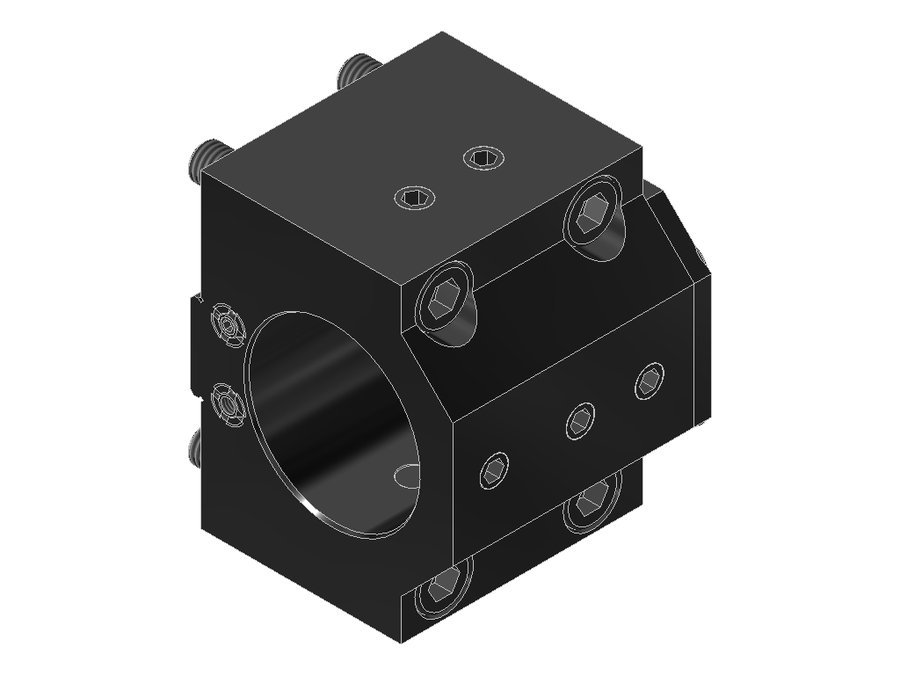

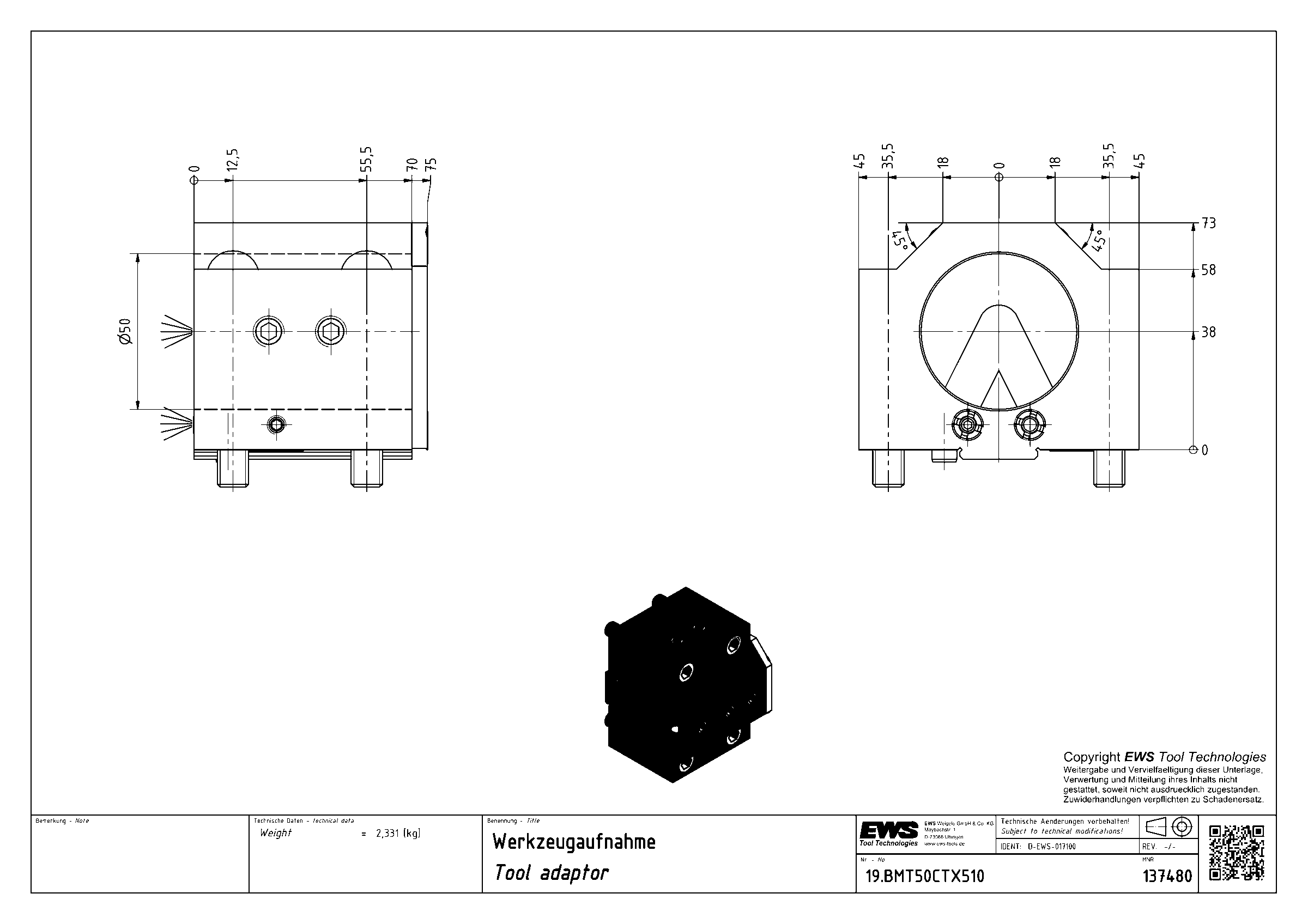

Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.BMT50CTX510

Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB071A0015
Код интерфейса инструментаZYL05002215
Исполнениелевое
Присоединение к станкуBMT/VDI40 гибридный
Присоединение инструментаборштанга Ø50
Функциональная длина38 мм
Вылет LPR73 мм
Масса2,331 кг
Высота90 мм
Общая длина76 мм
Ширина70 мм
Заказной номер EWS137480

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMT50CTX510 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.5050VDI50борштанга Ø501410017850
19.5050.8VDI50борштанга Ø2"1410017850
19.6050VDI60борштанга Ø501410019460
19.6060VDI60борштанга Ø601410019460
19.BMT32CTX510BMT/VDI40 гибридныйборштанга Ø32305558—
19.BMT40CTX510BMT/VDI40 гибридныйборштанга Ø40305558—
19.BMT40CTX620BMT/VDI50 гибридныйборштанга Ø403570,573,5—
19.BMT50CTX510BMT/VDI40 гибридныйборштанга Ø50387376—Текущая
19.BMT50CTX620BMT/VDI50 гибридныйборштанга Ø503570,573,5—
19.BMTC4CTX510BMT/VDI40 гибридныйPSC 40355456,9—
19.BMTC6CTX620ÜKX45BMT/VDI50 гибридныйPSC 63458790—
19.BMTC6CTX620X45BMT/VDI50 гибридныйPSC 63458790—

Совместимость

Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT50CTX510.
