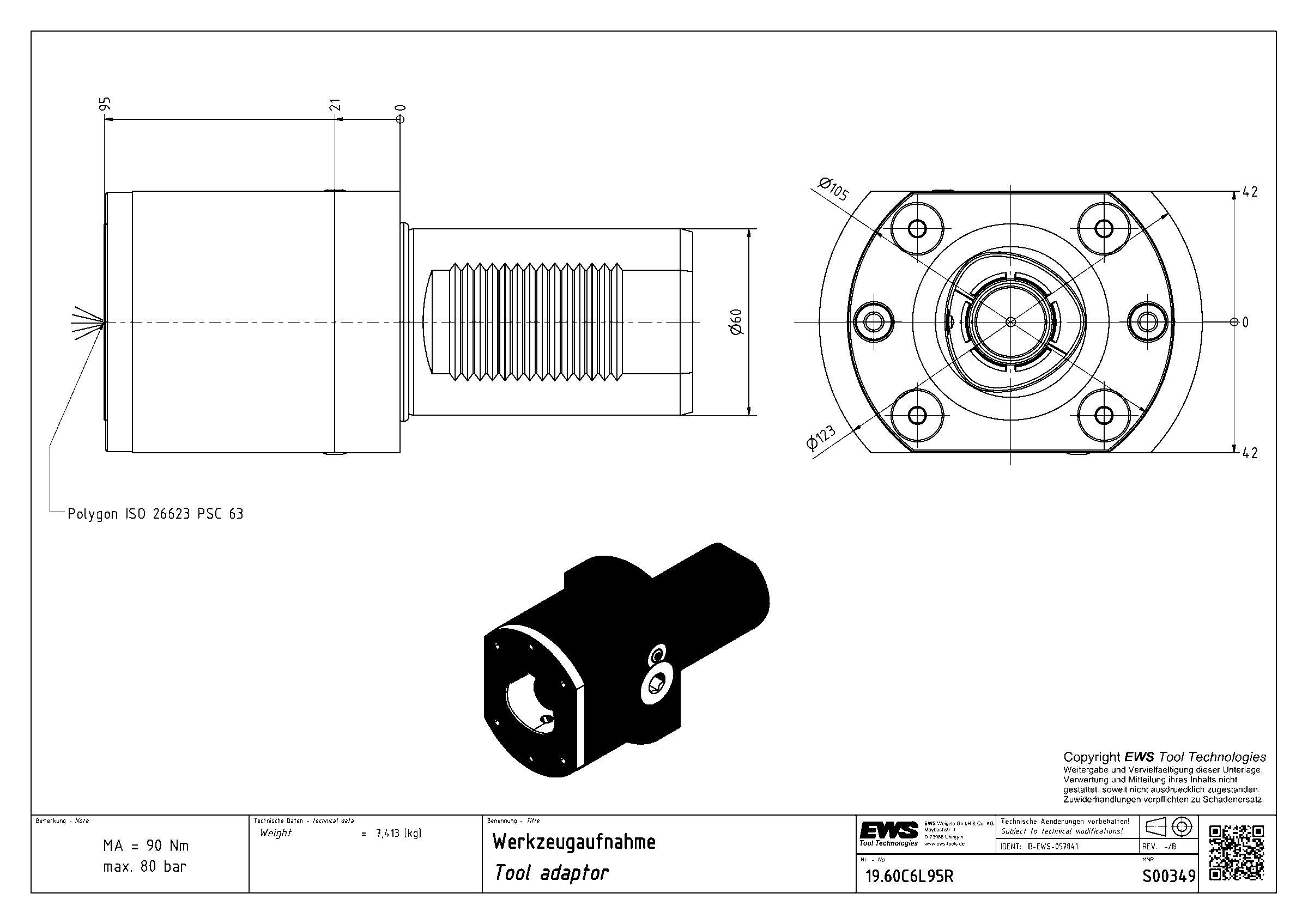

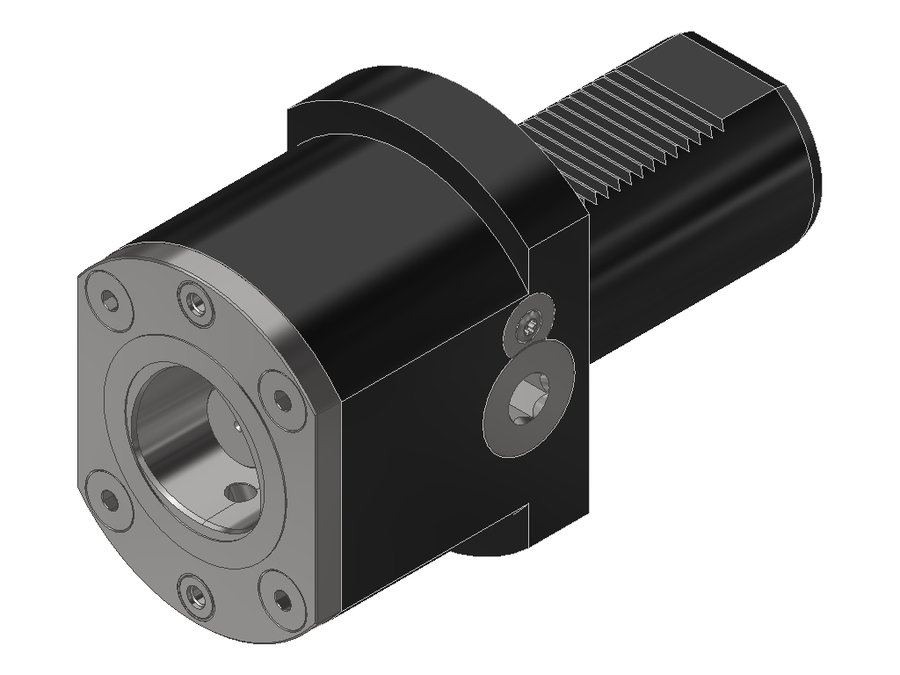

Адаптер для инструмента EWS 19.60C6L95R, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.60C6L95R

Адаптер для инструмента EWS 19.60C6L95R, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 63)

Угол выхода0°
Диаметр корпуса105 мм
Код интерфейса станкаZYV06000115
Код интерфейса инструментаCCS06300195
Диаметр буртика123 мм
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментаPSC 63
Функциональная длина95 мм
Вылет LPR95 мм
Масса7,413 кг
Общая длина189 мм
Заказной номер EWSS00349

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.60C6L95R в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40VXT4SQT10X100VDI40, хвостовик повёрнут на 30°EWS Varia VXT410013519540
19.40VXT4SQT15X135VDI40, хвостовик повёрнут на 30°EWS Varia VXT413517023040
19.40VXT4TOEMRLZ0VDI40EWS Varia VXT410013519840
19.50C5L85LVDI50PSC 50858516350
19.50C5L85RVDI50PSC 50858516350
19.60C6L95LVDI60PSC 63959518960
19.60C6L95RVDI60PSC 63959518960Текущая
19.60C8L112LVDI60PSC 8011211220660
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616
19.2020VDI20борштанга Ø209509020

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.60C6L95R.

Принадлежности и оснастка для настройки инструмента2

  • ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
