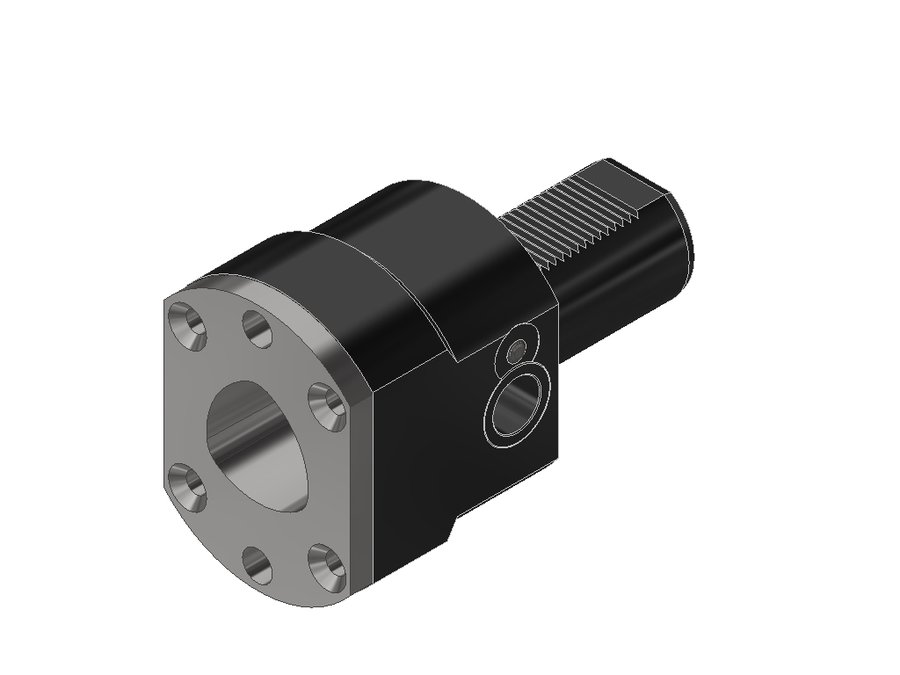

Адаптер для инструмента EWS 19.60C8L112L, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 80)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.60C8L112L

Адаптер для инструмента EWS 19.60C8L112L, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 80)

Угол выхода0°
Диаметр корпуса134 мм
Код интерфейса станкаZYV06000115
Код интерфейса инструментаCCS08000195
Диаметр буртика123 мм
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментаPSC 80
Функциональная длина112 мм
Вылет LPR112 мм
Масса10,467 кг
Общая длина206 мм
Заказной номер EWSS03737

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.60C8L112L в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40VXT4SQT15X135VDI40, хвостовик повёрнут на 30°EWS Varia VXT413517023040
19.40VXT4TOEMRLZ0VDI40EWS Varia VXT410013519840
19.50C5L85LVDI50PSC 50858516350
19.50C5L85RVDI50PSC 50858516350
19.60C6L95LVDI60PSC 63959518960
19.60C6L95RVDI60PSC 63959518960
19.60C8L112LVDI60PSC 8011211220660Текущая
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616
19.2020VDI20борштанга Ø209509020
19.2025VDI20борштанга Ø2596010020

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.60C8L112L.

Принадлежности и оснастка для настройки инструмента2

  • ABV-PSC80Приспособление съёмное EWS ABV-PSC80, PSC 80
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
