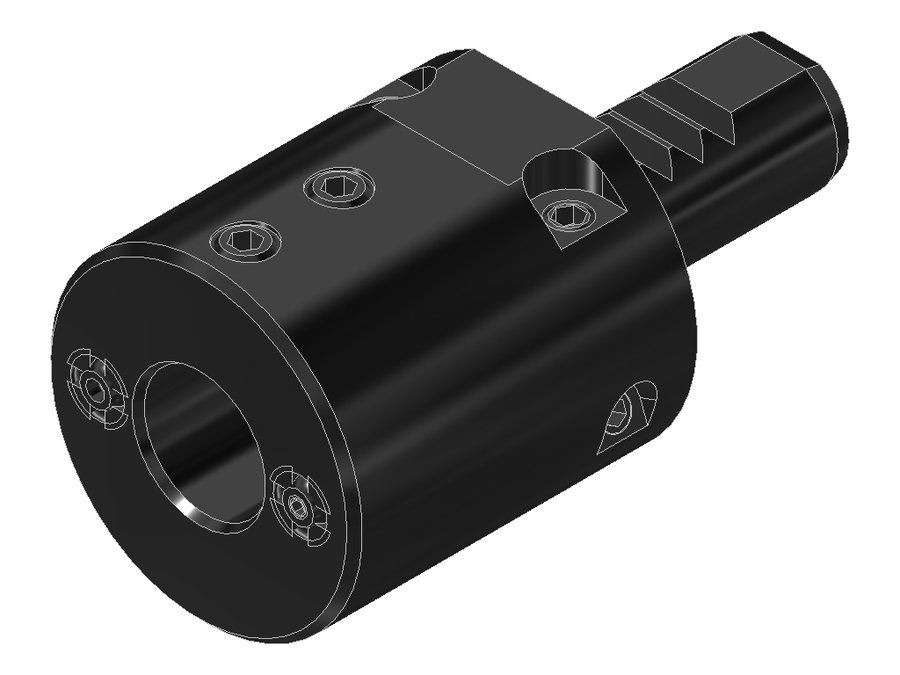

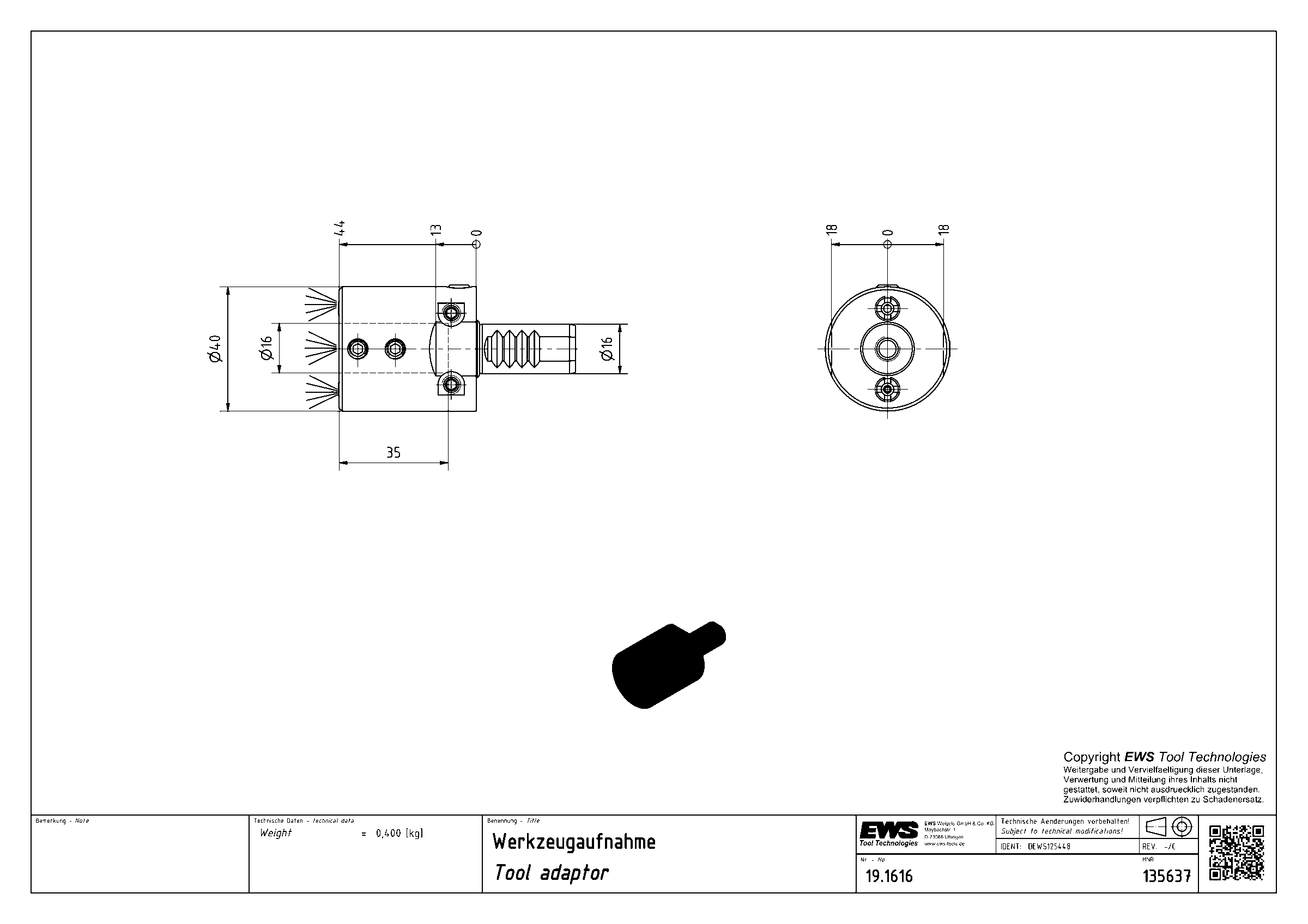

Адаптер для инструмента EWS 19.1616, хвостовик Ø16, отверстие Ø16 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.1616

Адаптер для инструмента EWS 19.1616, хвостовик Ø16, отверстие Ø16 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYV01600115
Код интерфейса инструментаZYL01602215
Диаметр буртика40 мм
Диаметр хвостовика16 мм
Исполнениенейтральное
Присоединение к станкуVDI16
Присоединение инструментаборштанга Ø16
Функциональная длина9 мм
Вылет LPR44 мм
Масса0,4 кг
Общая длина76 мм
Заказной номер EWS135637

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.1616 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.50C5L85RVDI50PSC 50858516350
19.60C6L95LVDI60PSC 63959518960
19.60C6L95RVDI60PSC 63959518960
19.60C8L112LVDI60PSC 8011211220660
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616Текущая
19.2020VDI20борштанга Ø209509020
19.2025VDI20борштанга Ø2596010020
19.2516VDI25борштанга Ø164509825
19.2525VDI25борштанга Ø2596010825
19.2525E332RLVDI25борштанга Ø257599,5147,525

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.1616.
