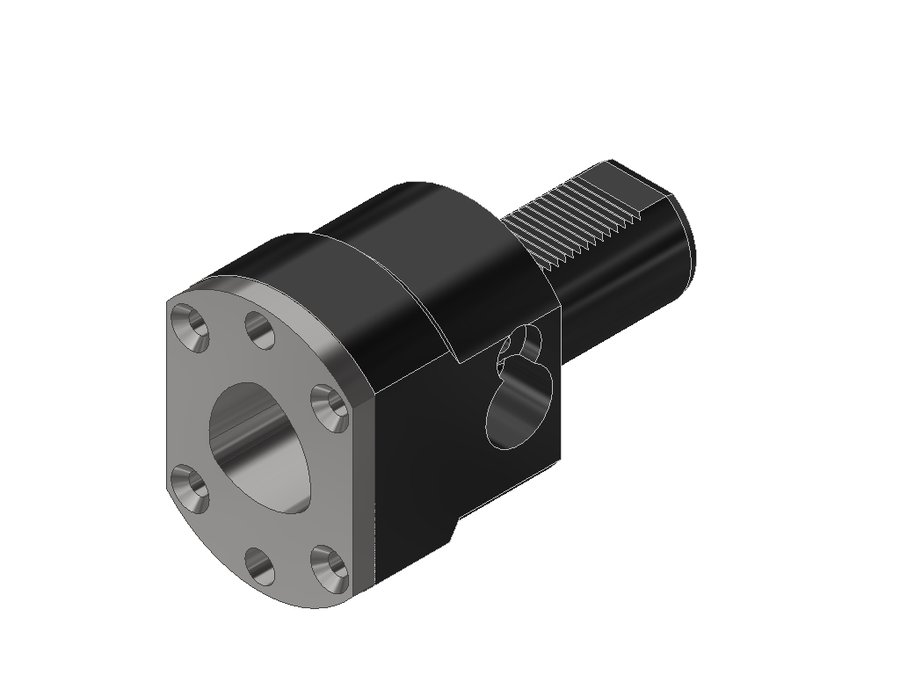

Адаптер для инструмента EWS 19.60C8L112R, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 80)
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.60C8L112R

Адаптер для инструмента EWS 19.60C8L112R, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 80)

Угол выхода0°
Диаметр корпуса134 мм
Код интерфейса станкаZYV06000115
Код интерфейса инструментаCCS08000195
Диаметр буртика123 мм
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментаPSC 80
Функциональная длина112 мм
Вылет LPR112 мм
Масса10,467 кг
Общая длина206 мм
Заказной номер EWSS05113

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40VXT4TOEMRLZ0VDI40EWS Varia VXT410013519840
19.50C5L85LVDI50PSC 50858516350
19.50C5L85RVDI50PSC 50858516350
19.60C6L95LVDI60PSC 63959518960
19.60C6L95RVDI60PSC 63959518960
19.60C8L112LVDI60PSC 8011211220660
19.60C8L112RVDI60PSC 8011211220660Текущая
19.1612VDI16Ø 12.0 (boring bar)9447616
19.1616VDI16Ø 16.0 (boring bar)9447616
19.2020VDI20Ø 20.0 (boring bar)9509020
19.2025VDI20Ø 25.0 (boring bar)96010020
19.2516VDI25Ø 16.0 (boring bar)4509825
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.60C8L112R.

Принадлежности и оснастка для настройки инструмента2

  • ABV-PSC80Приспособление съёмное EWS ABV-PSC80, PSC 80
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
