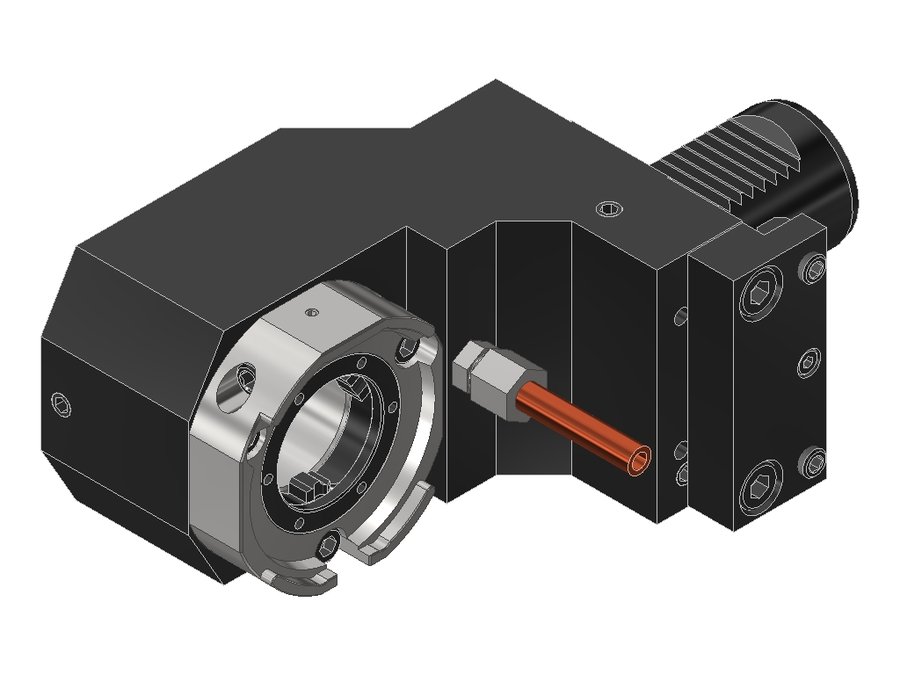

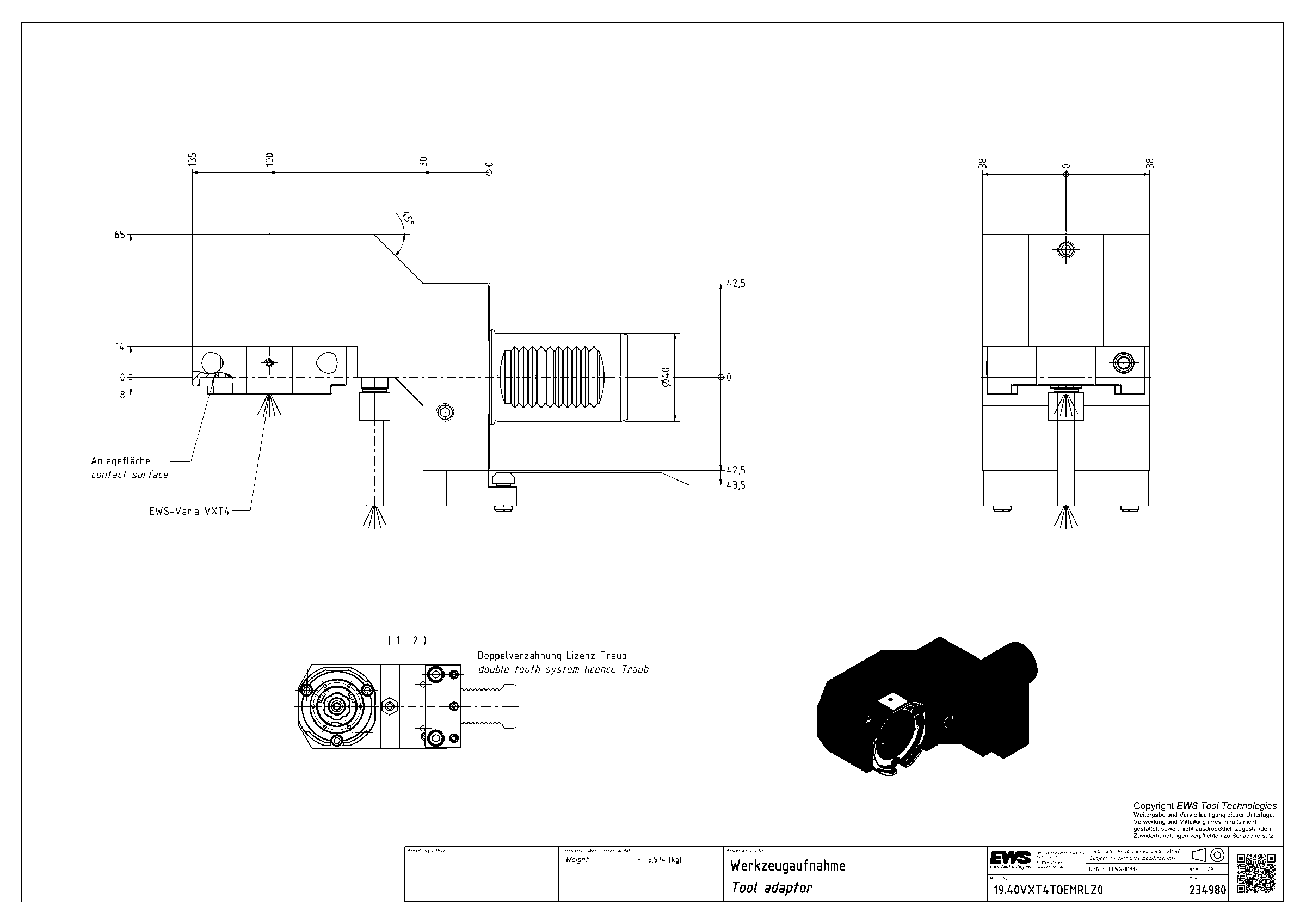

Адаптер для инструмента EWS 19.40VXT4TOEMRLZ0, хвостовик Ø40, система EWS Varia VXT4
| Система фиксации в гнезде | упорная планка (регулируемая) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | EWC00400395 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 100 мм |
| Вылет LPR | 135 мм |
| Масса | 5,574 кг |
| Высота | 76 мм |
| Общая длина | 198 мм |
| Ширина | 107,5 мм |
| Заказной номер EWS | 234980 |
| Радиальная ширина | 65 мм |
| Система EWS Varia | EWS Varia VXT4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.40VXT4TOEMRLZ0 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.40VXT4LCTXRLTFLZ0 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | 40 | |
| 19.40VXT4LCTXRLTFRZ0 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | 40 | |
| 19.40VXT4LCTXRLZ0 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | 40 | |
| 19.40VXT4MP620RZ-5X130 | VDI40 | EWS Varia VXT4 | 130 | 165 | 225 | 40 | |
| 19.40VXT4SQT10X100 | VDI40, хвостовик повёрнут на 30° | EWS Varia VXT4 | 100 | 135 | 195 | 40 | |
| 19.40VXT4SQT15X135 | VDI40, хвостовик повёрнут на 30° | EWS Varia VXT4 | 135 | 170 | 230 | 40 | |
| 19.40VXT4TOEMRLZ0 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | 40 | Текущая |
| 19.50C5L85L | VDI50 | PSC 50 | 85 | 85 | 163 | 50 | |
| 19.50C5L85R | VDI50 | PSC 50 | 85 | 85 | 163 | 50 | |
| 19.60C6L95L | VDI60 | PSC 63 | 95 | 95 | 189 | 60 | |
| 19.60C6L95R | VDI60 | PSC 63 | 95 | 95 | 189 | 60 | |
| 19.60C8L112L | VDI60 | PSC 80 | 112 | 112 | 206 | 60 |
Совместимость
Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.40VXT4TOEMRLZ0.
Инструмент статический62
- 19.VXT406.35L18Державка для расточных борштанг EWS 19.VXT406.35L18, система EWS Varia VXT4, отверстие Ø6,35 мм (1/4")
- 19.VXT406L18Державка для расточных борштанг EWS 19.VXT406L18, система EWS Varia VXT4, отверстие Ø6 мм
- 19.VXT408L18Державка для расточных борштанг EWS 19.VXT408L18, система EWS Varia VXT4, отверстие Ø8 мм
- 19.VXT409.53L20Державка для расточных борштанг EWS 19.VXT409.53L20, система EWS Varia VXT4, отверстие Ø9,53 мм (3/8")
- 19.VXT410L20Державка для расточных борштанг EWS 19.VXT410L20, система EWS Varia VXT4, отверстие Ø10 мм
- 19.VXT412.7L20Державка для расточных борштанг EWS 19.VXT412.7L20, система EWS Varia VXT4, отверстие Ø12,7 мм (1/2")
- 19.VXT412L20Державка для расточных борштанг EWS 19.VXT412L20, система EWS Varia VXT4, отверстие Ø12 мм
- 19.VXT415.88L20Державка для расточных борштанг EWS 19.VXT415.88L20, система EWS Varia VXT4, отверстие Ø15,88 мм
- 19.VXT416L20Державка для расточных борштанг EWS 19.VXT416L20, система EWS Varia VXT4, отверстие Ø16 мм
- 19.VXT419.05L23Державка для расточных борштанг EWS 19.VXT419.05L23, система EWS Varia VXT4, отверстие Ø19,05 мм (3/4")
- 19.VXT420L23Державка для расточных борштанг EWS 19.VXT420L23, система EWS Varia VXT4, отверстие Ø20 мм
- 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
- 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
- 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
- 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
- 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
- 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
- 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
- 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
- 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
- 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
- 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
- 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
- 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
- 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
- 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
- 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
- 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
- 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
- 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
- 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
- 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
- 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
- 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
- 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
- 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
- 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
- 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
- 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
- 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
Показаны первые 40 из 62. Остальные — в разделе Инструмент статический.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
- MW-VDI40Приспособление монтажное EWS MW-VDI40
- MW-VXT4Приспособление монтажное EWS MW-VXT4
- UMB100Приспособление монтажное EWS UMB100
- VXT4-PROMO-SETНабор стартовый Varia EWS VXT4-PROMO-SET
- VXT4STARTKIT-PROMOНабор стартовый Varia EWS VXT4STARTKIT-PROMO
Запчасти к инструменту1
- 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
