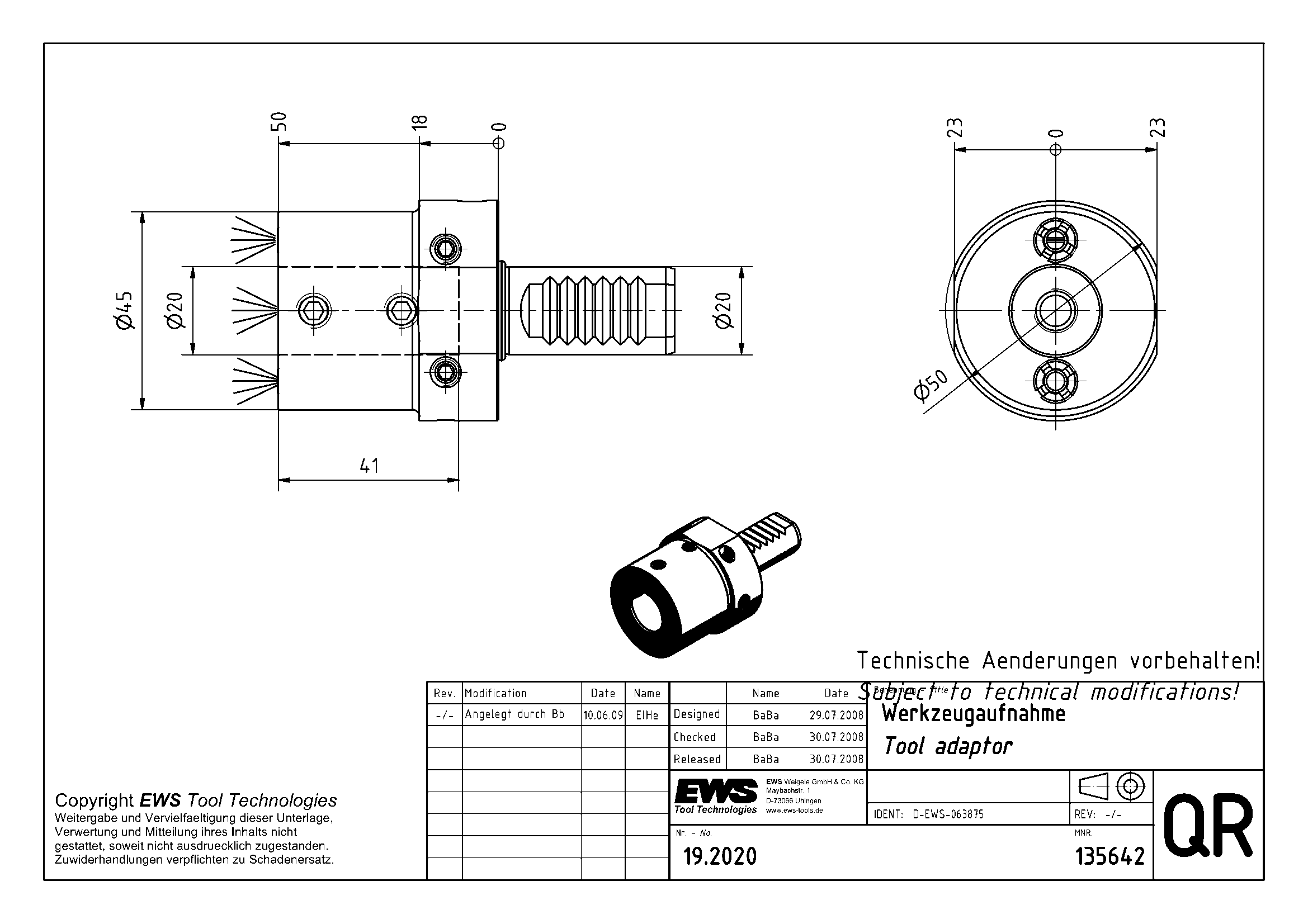

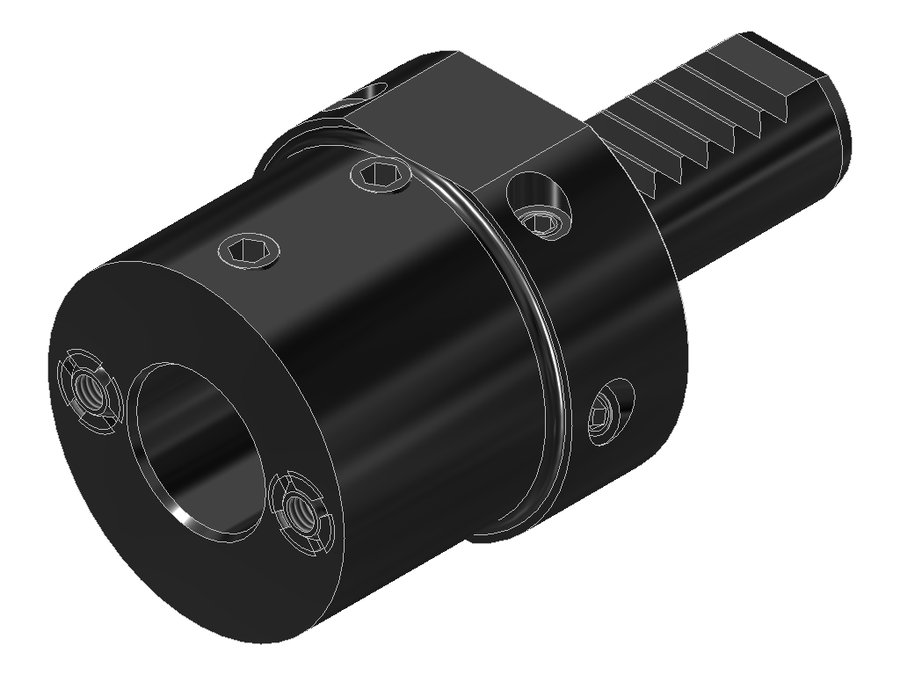

Адаптер для инструмента EWS 19.2020, хвостовик Ø20, отверстие Ø20 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.2020

Адаптер для инструмента EWS 19.2020, хвостовик Ø20, отверстие Ø20 мм

Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаZYV02000115
Код интерфейса инструментаZYL02002215
Диаметр буртика50 мм
Диаметр хвостовика20 мм
Исполнениенейтральное
Присоединение к станкуVDI20
Присоединение инструментаборштанга Ø20
Функциональная длина9 мм
Вылет LPR50 мм
Масса0,612 кг
Общая длина90 мм
Заказной номер EWS135642

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.2020 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.60C6L95LVDI60PSC 63959518960
19.60C6L95RVDI60PSC 63959518960
19.60C8L112LVDI60PSC 8011211220660
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616
19.2020VDI20борштанга Ø209509020Текущая
19.2025VDI20борштанга Ø2596010020
19.2516VDI25борштанга Ø164509825
19.2525VDI25борштанга Ø2596010825
19.2525E332RLVDI25борштанга Ø257599,5147,525
19.2525E332RLZ0VDI25борштанга Ø257599,5147,525

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.2020.

Переходники21

  • 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
  • 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
  • 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
  • 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
  • 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
  • 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
  • 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
  • 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
  • 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
  • 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
  • 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
  • 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
  • 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
  • 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
  • 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
  • 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
  • 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
  • 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
  • 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
