Адаптер для инструмента EWS 19.50C5L85L, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.50C5L85L

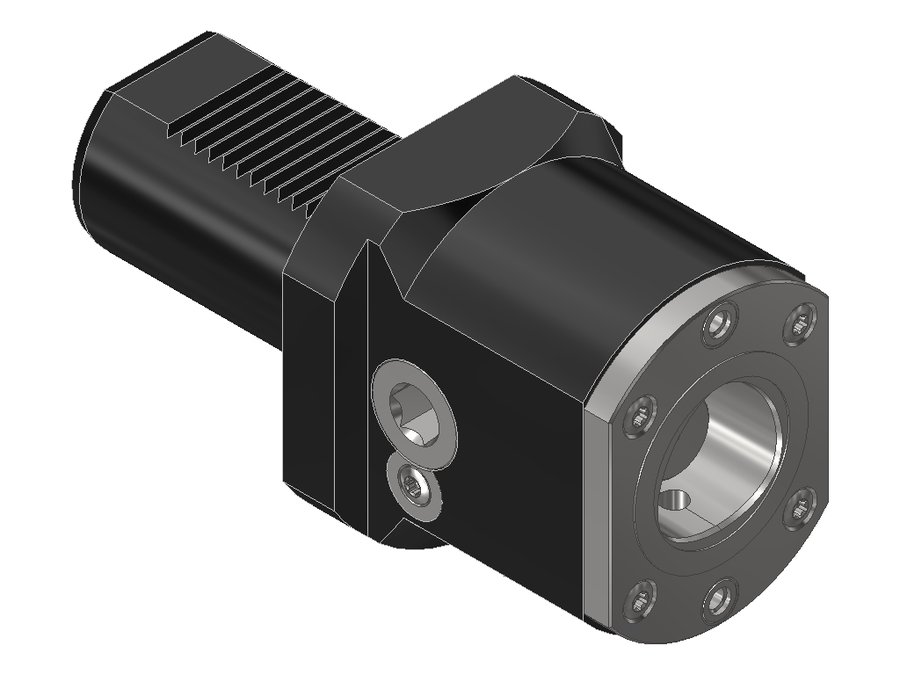

Адаптер для инструмента EWS 19.50C5L85L, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)

Угол выхода0°
Диаметр корпуса84 мм
Код интерфейса станкаZYV05000115
Код интерфейса инструментаCCS05000195
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаPSC 50
Функциональная длина85 мм
Вылет LPR85 мм
Масса4,444 кг
Общая длина163 мм
Заказной номер EWSS00118

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.50C5L85L в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

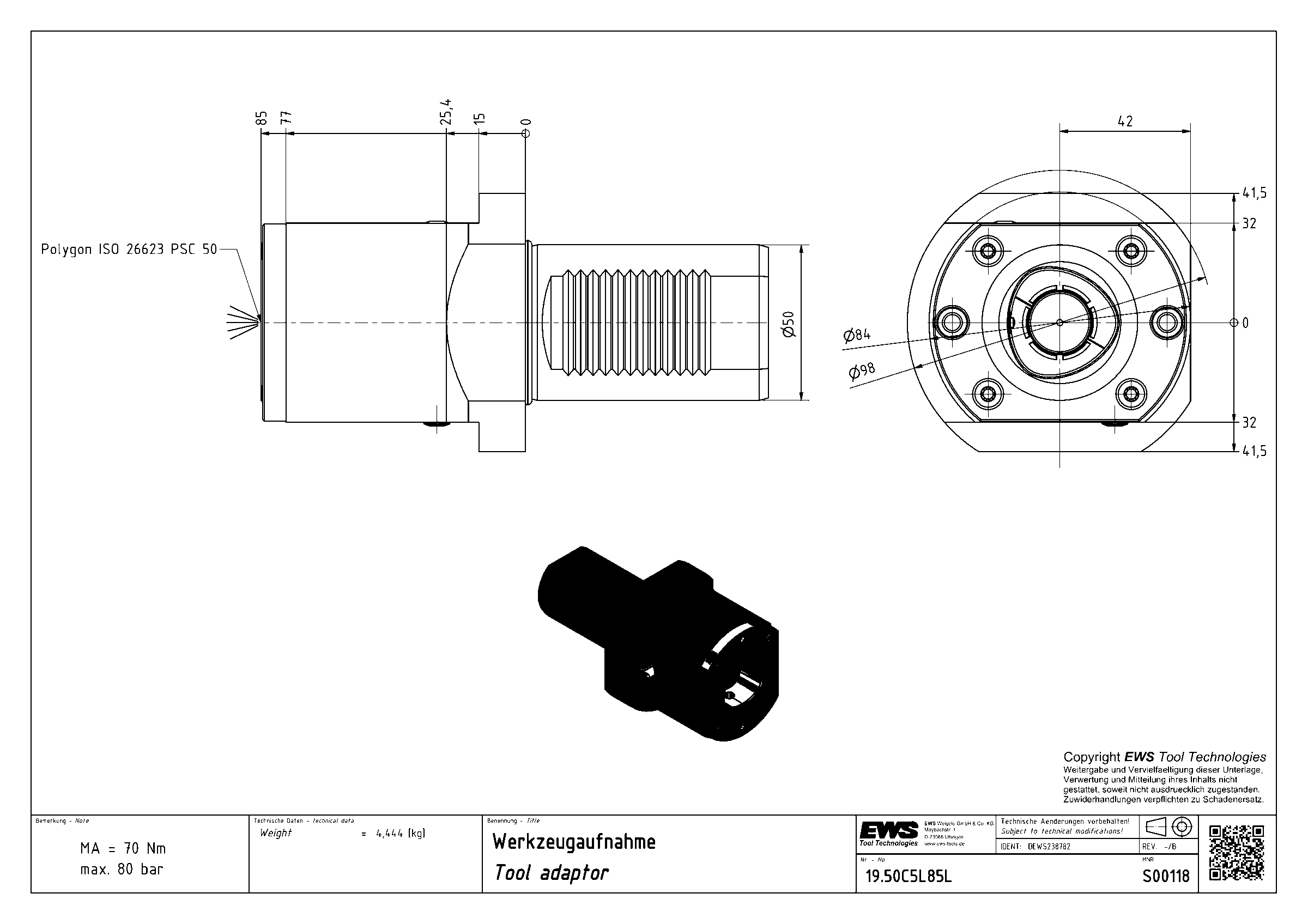

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
