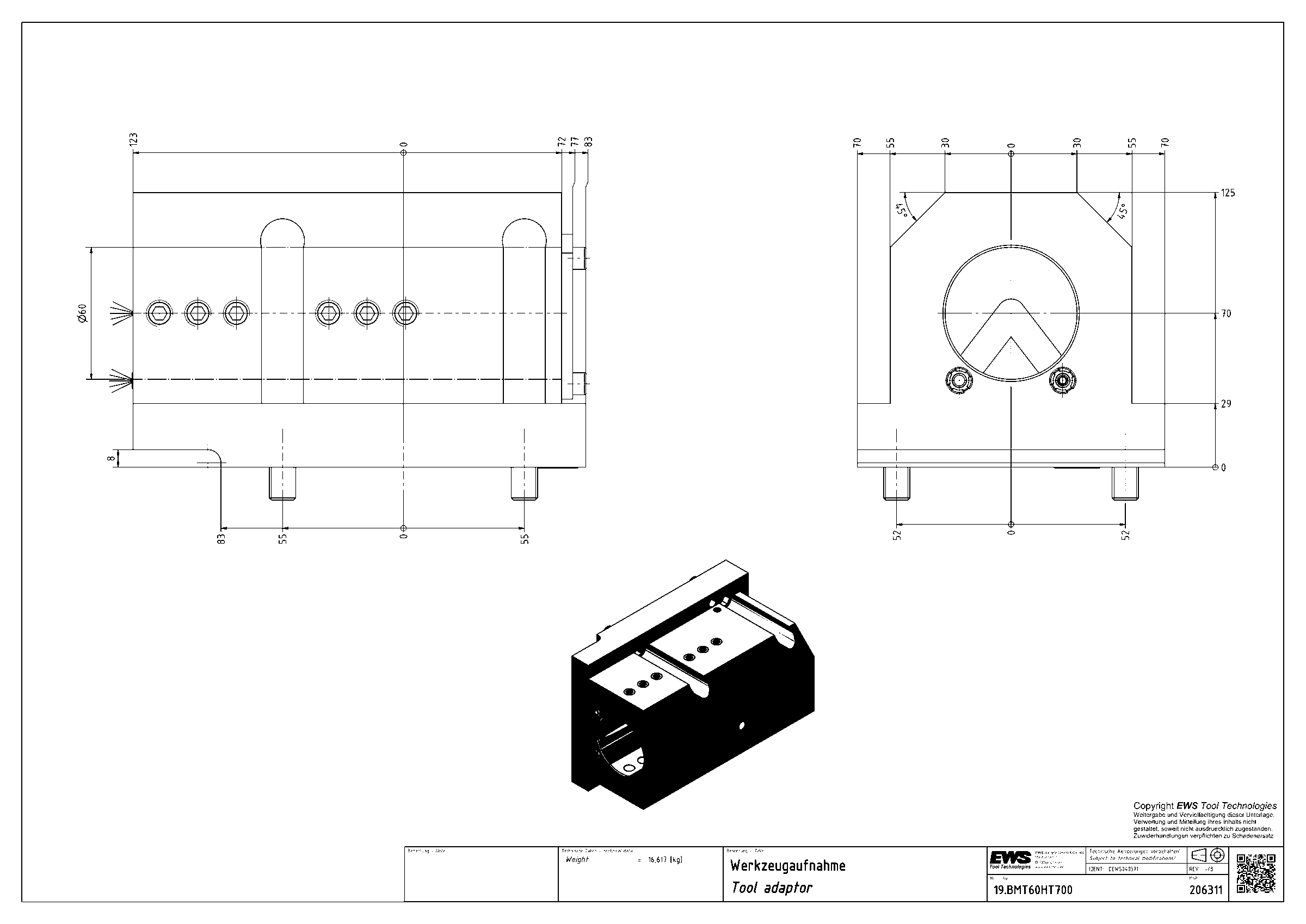

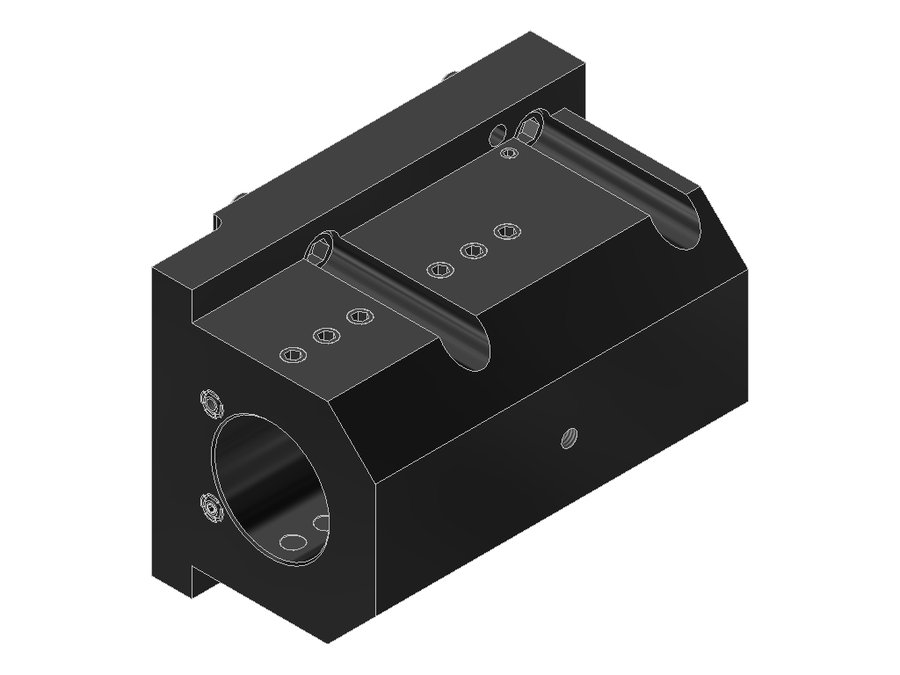

Адаптер для инструмента EWS 19.BMT60HT700, BMT, отверстие Ø60 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMT60HT700

Адаптер для инструмента EWS 19.BMT60HT700, BMT, отверстие Ø60 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB104A1115
Код интерфейса инструментаZYL06002215
Исполнениелевое
Присоединение к станкуBMT110 Hwacheon
Присоединение инструментаборштанга Ø60
Функциональная длина70 мм
Вылет LPR125 мм
Масса16,617 кг
Высота140 мм
Общая длина125 мм
Ширина206 мм
Заказной номер EWS206311
Радиальная ширина83 мм
Функциональная ширина123 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMT60HT700 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT40SL200борштанга Ø40BMT32E40749979,5
19.BMT40VL2борштанга Ø40BMT5515909094,6
19.BMT40VL6борштанга Ø40BMT6515909294,9
19.BMT40VL8борштанга Ø40BMT75159011295,1
19.BMT50MW400V12борштанга Ø50—11015098158
19.BMT50VL8борштанга Ø50BMT75159011295,1
19.BMT60HT700борштанга Ø60BMT110 Hwacheon70125140125Текущая
19.BMTC3BMT45ÜKZ62X65PSC 32BMT4565847588,6
19.BMTC3BMT45Z62X65PSC 32BMT4565847588,6
19.BMTC3TW10PSC 32BMT55C75948099,4
19.BMTC3TW10ÜKPSC 32BMT55C75948099,4
19.BMTC4ABX64Z-10PSC 40BMT54 Miyano8510992115,5

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT60HT700.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
