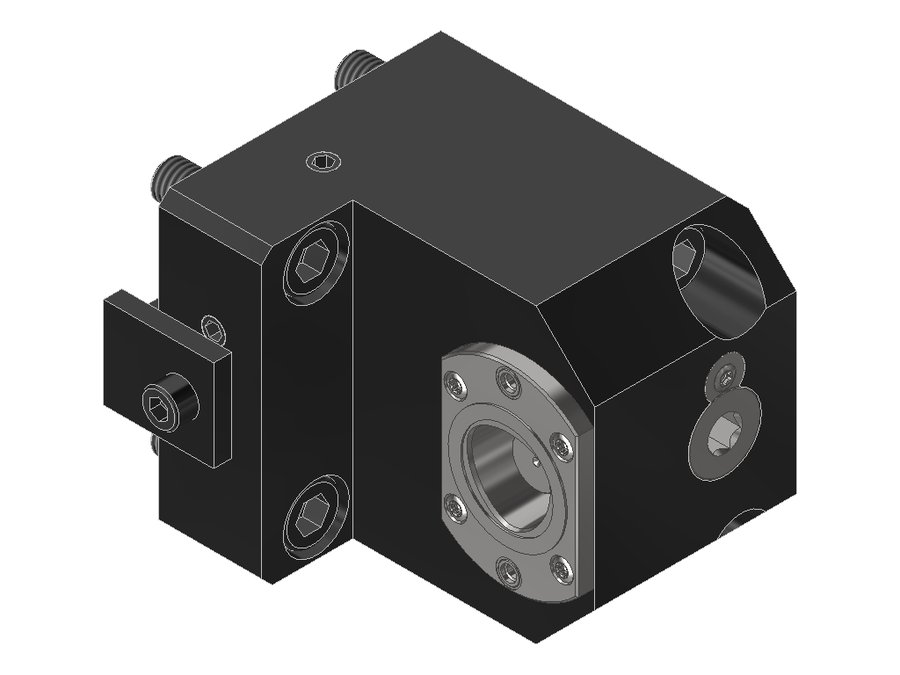

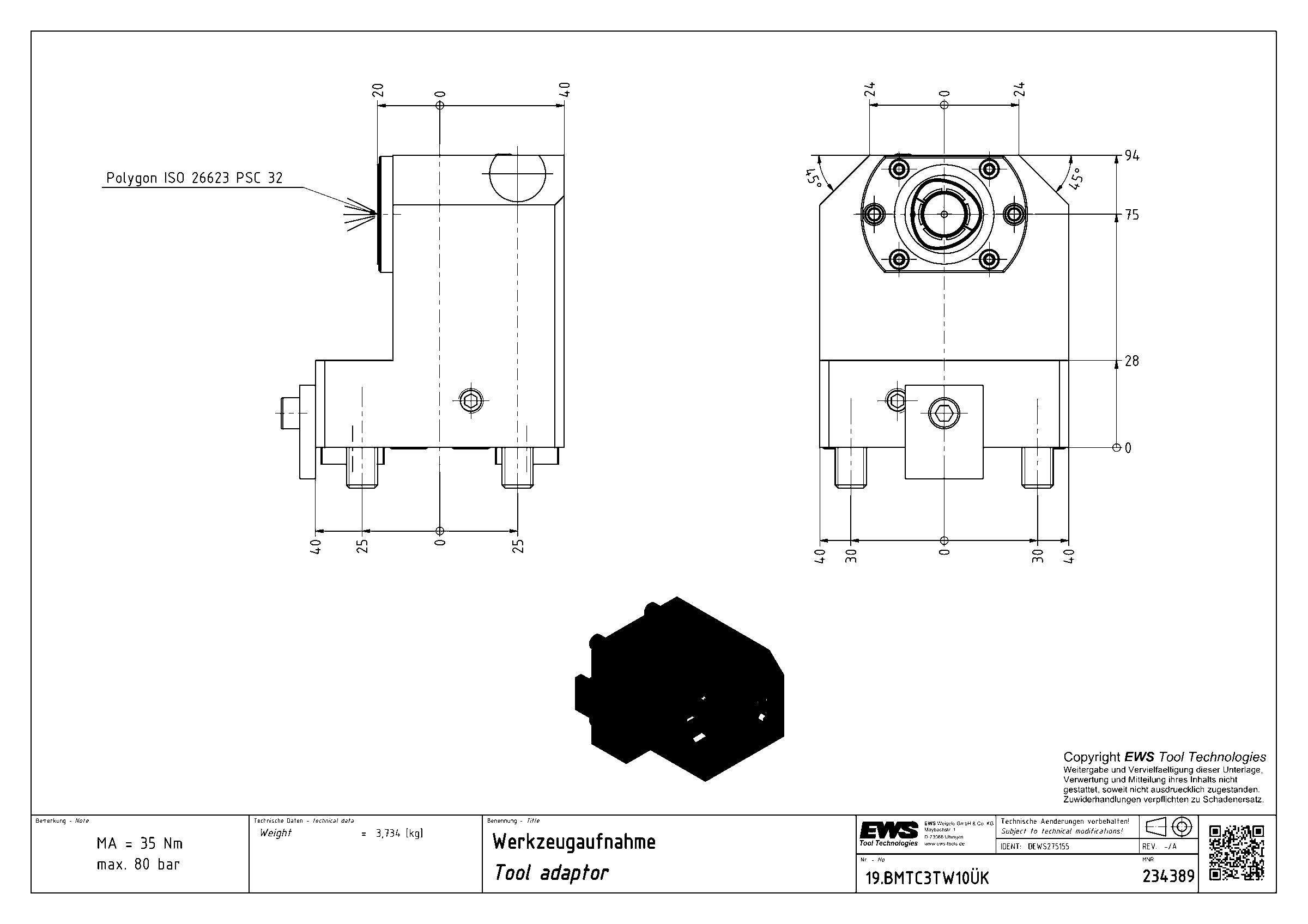

Адаптер для инструмента EWS 19.BMTC3TW10ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | CCS03200195 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 75 мм |
| Вылет LPR | 94 мм |
| Масса | 3,734 кг |
| Высота | 80 мм |
| Общая длина | 99,4 мм |
| Ширина | 60 мм |
| Заказной номер EWS | 234389 |
| Радиальная ширина | 40 мм |
| Функциональная ширина | 20 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMTC3TW10ÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
PSC — стандартизованный интерфейс
- Типоразмер PSC 32:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 35 Н·м
- Усилие зажима 16 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT50MW400V12 | борштанга Ø50 | — | 110 | 150 | 98 | 158 | |
| 19.BMT50VL8 | борштанга Ø50 | BMT75 | 15 | 90 | 112 | 95,1 | |
| 19.BMT60HT700 | борштанга Ø60 | BMT110 Hwacheon | 70 | 125 | 140 | 125 | |
| 19.BMTC3BMT45ÜKZ62X65 | PSC 32 | BMT45 | 65 | 84 | 75 | 88,6 | |
| 19.BMTC3BMT45Z62X65 | PSC 32 | BMT45 | 65 | 84 | 75 | 88,6 | |
| 19.BMTC3TW10 | PSC 32 | BMT55C | 75 | 94 | 80 | 99,4 | |
| 19.BMTC3TW10ÜK | PSC 32 | BMT55C | 75 | 94 | 80 | 99,4 | Текущая |
| 19.BMTC4ABX64Z-10 | PSC 40 | BMT54 Miyano | 85 | 109 | 92 | 115,5 | |
| 19.BMTC4BIGX100 | PSC 40 | BMT55 Biglia | 100 | 124 | 84 | 134 | |
| 19.BMTC4BMT45ÜKZ62X65 | PSC 40 | BMT45 | 65 | 89 | 75 | 93,6 | |
| 19.BMTC4BMT45Z62X65 | PSC 40 | BMT45 | 65 | 89 | 75 | 93,6 | |
| 19.BMTC4BMT55ÜKZ20X100 | PSC 40 | BMT55 | 100 | 124 | 85 | 128,6 |
Совместимость
Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC3TW10ÜK.
Инструмент статический15
- 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
- 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
- 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
- 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
- 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
- 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
- 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
- 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
- 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
- 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
- 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм
Принадлежности и оснастка для настройки инструмента1
- ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
