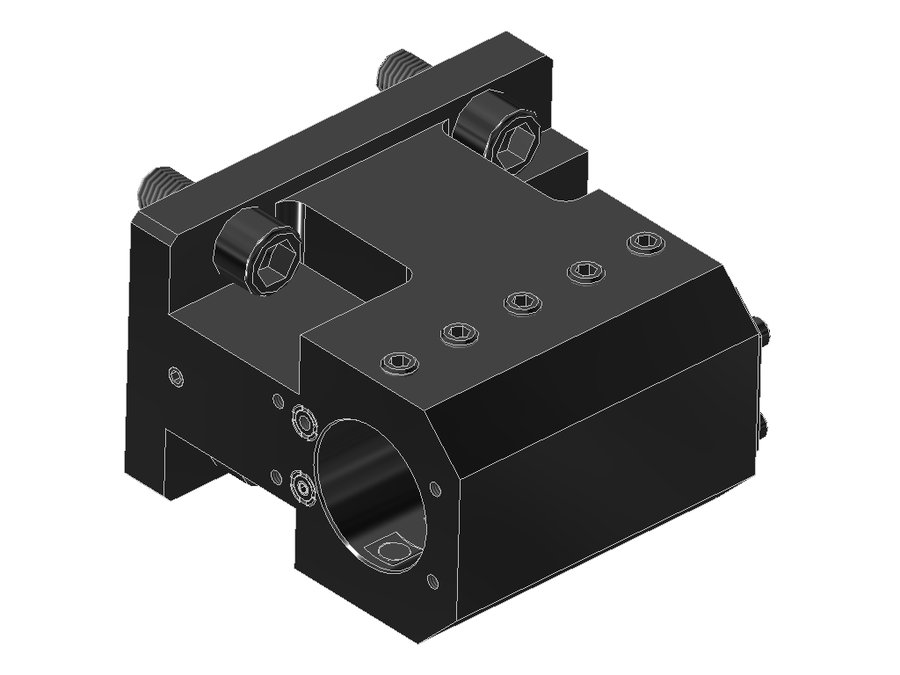

Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMT50MW400V12

Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB070D0015
Код интерфейса инструментаZYL05002215
Исполнениелевое
Присоединение инструментаборштанга Ø50
Функциональная длина110 мм
Вылет LPR150 мм
Масса10,306 кг
Высота98 мм
Общая длина158 мм
Ширина125 мм
Заказной номер EWS239358
Радиальная ширина45 мм
Функциональная ширина80 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMT50MW400V12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT40LB15#01борштанга Ø40BMT45x80306310268
19.BMT40LSL200борштанга Ø40BMT32E40749979
19.BMT40SL200борштанга Ø40BMT32E40749979,5
19.BMT40VL2борштанга Ø40BMT5515909094,6
19.BMT40VL6борштанга Ø40BMT6515909294,9
19.BMT40VL8борштанга Ø40BMT75159011295,1
19.BMT50MW400V12борштанга Ø50—11015098158Текущая
19.BMT50VL8борштанга Ø50BMT75159011295,1
19.BMT60HT700борштанга Ø60BMT110 Hwacheon70125140125
19.BMTC3BMT45ÜKZ62X65PSC 32BMT4565847588,6
19.BMTC3BMT45Z62X65PSC 32BMT4565847588,6
19.BMTC3TW10PSC 32BMT55C75948099,4

Совместимость

Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT50MW400V12.

Переходники16

  • 28.5006SВтулка переходная EWS 28.5006S, хвостовик Ø50, отверстие Ø6 мм
  • 28.5008SВтулка переходная EWS 28.5008S, хвостовик Ø50, отверстие Ø8 мм
  • 28.5010SВтулка переходная EWS 28.5010S, хвостовик Ø50, отверстие Ø10 мм
  • 28.5010SIKВтулка переходная EWS 28.5010SIK, хвостовик Ø50, отверстие Ø10 мм
  • 28.5012SВтулка переходная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм
  • 28.5012SIKВтулка переходная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм
  • 28.5016SВтулка переходная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
  • 28.5016SIKВтулка переходная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм
  • 28.5020SВтулка переходная EWS 28.5020S, хвостовик Ø50, отверстие Ø20 мм
  • 28.5020SIKВтулка переходная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
  • 28.5025SВтулка переходная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
  • 28.5025SIKВтулка переходная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
  • 28.5032SВтулка переходная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм
  • 28.5040SВтулка переходная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
  • 28.5040SIKВтулка переходная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
