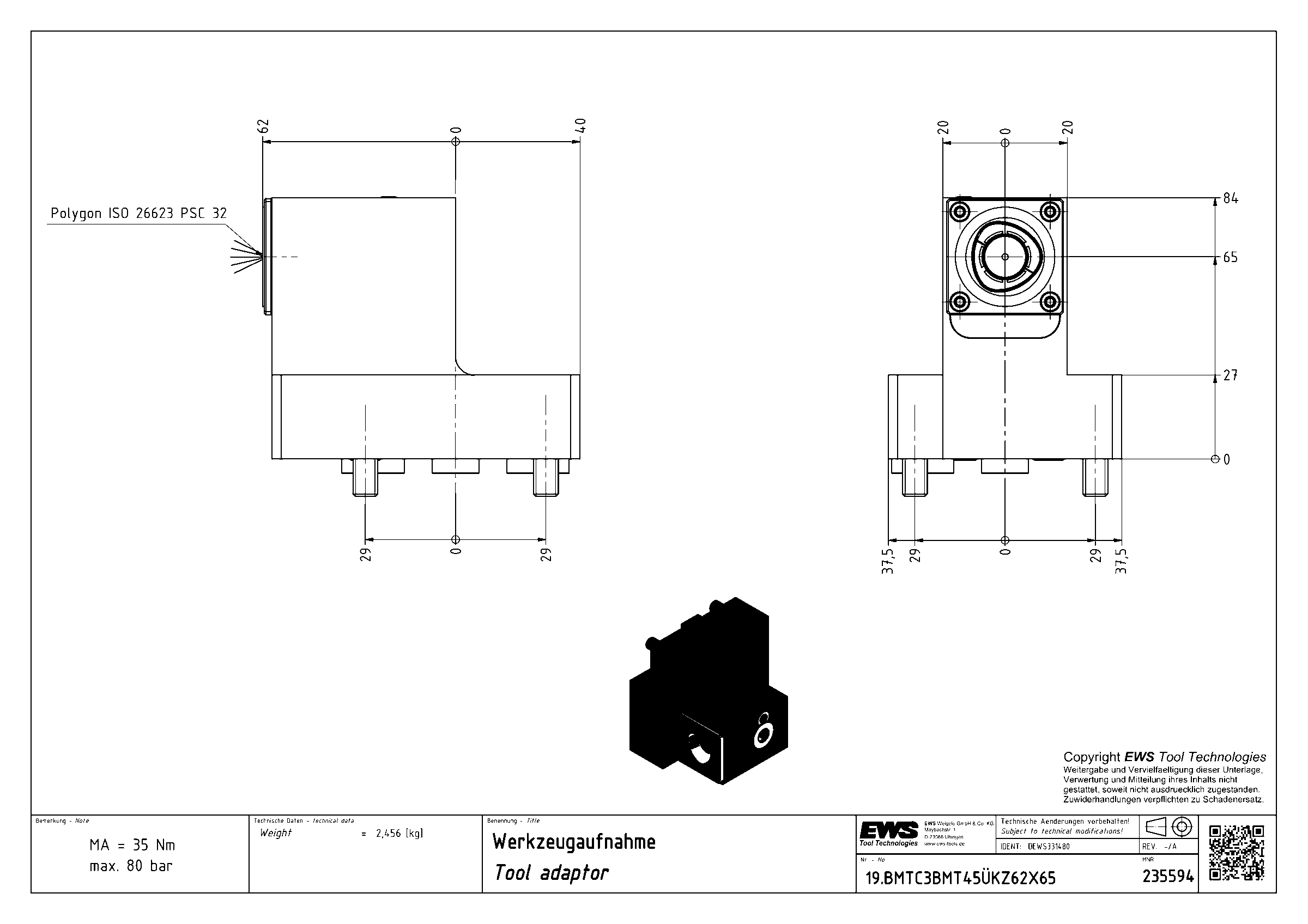

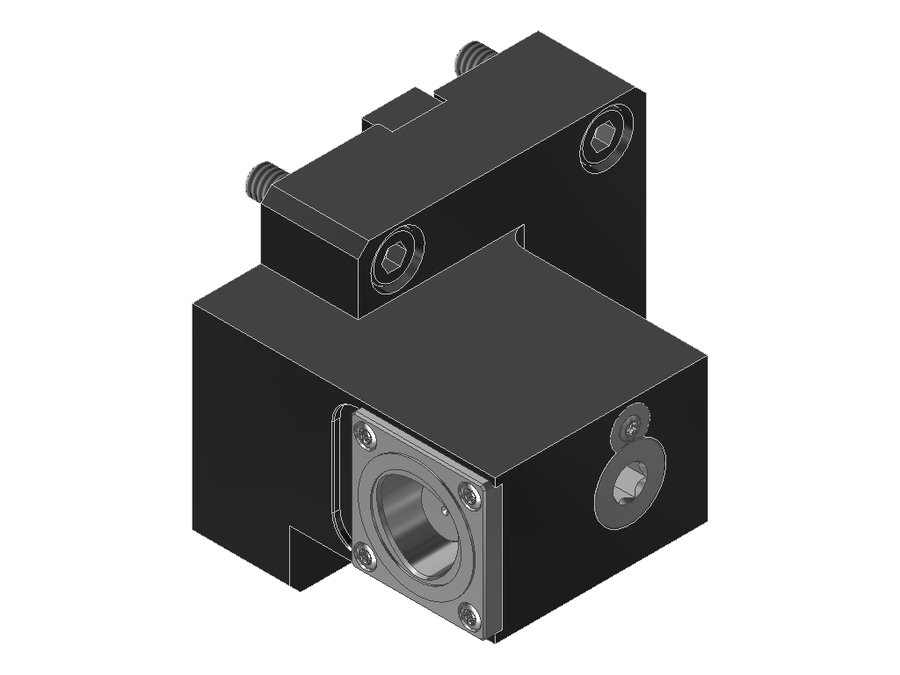

Адаптер для инструмента EWS 19.BMTC3BMT45ÜKZ62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC3BMT45ÜKZ62X65

Адаптер для инструмента EWS 19.BMTC3BMT45ÜKZ62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаCCS03200195
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментаPSC 32
Функциональная длина65 мм
Вылет LPR84 мм
Масса2,456 кг
Высота75 мм
Общая длина88,6 мм
Ширина102 мм
Заказной номер EWS235594
Радиальная ширина40 мм
Функциональная ширина62 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC3BMT45ÜKZ62X65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 32:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 35 Н·м
    • Усилие зажима 16 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT40VL2борштанга Ø40BMT5515909094,6
19.BMT40VL6борштанга Ø40BMT6515909294,9
19.BMT40VL8борштанга Ø40BMT75159011295,1
19.BMT50MW400V12борштанга Ø50—11015098158
19.BMT50VL8борштанга Ø50BMT75159011295,1
19.BMT60HT700борштанга Ø60BMT110 Hwacheon70125140125
19.BMTC3BMT45ÜKZ62X65PSC 32BMT4565847588,6Текущая
19.BMTC3BMT45Z62X65PSC 32BMT4565847588,6
19.BMTC3TW10PSC 32BMT55C75948099,4
19.BMTC3TW10ÜKPSC 32BMT55C75948099,4
19.BMTC4ABX64Z-10PSC 40BMT54 Miyano8510992115,5
19.BMTC4BIGX100PSC 40BMT55 Biglia10012484134

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC3BMT45ÜKZ62X65.

Инструмент статический15

  • 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
  • 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
  • 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
  • 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
  • 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
  • 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
  • 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
  • 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
  • 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
  • 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
  • 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
