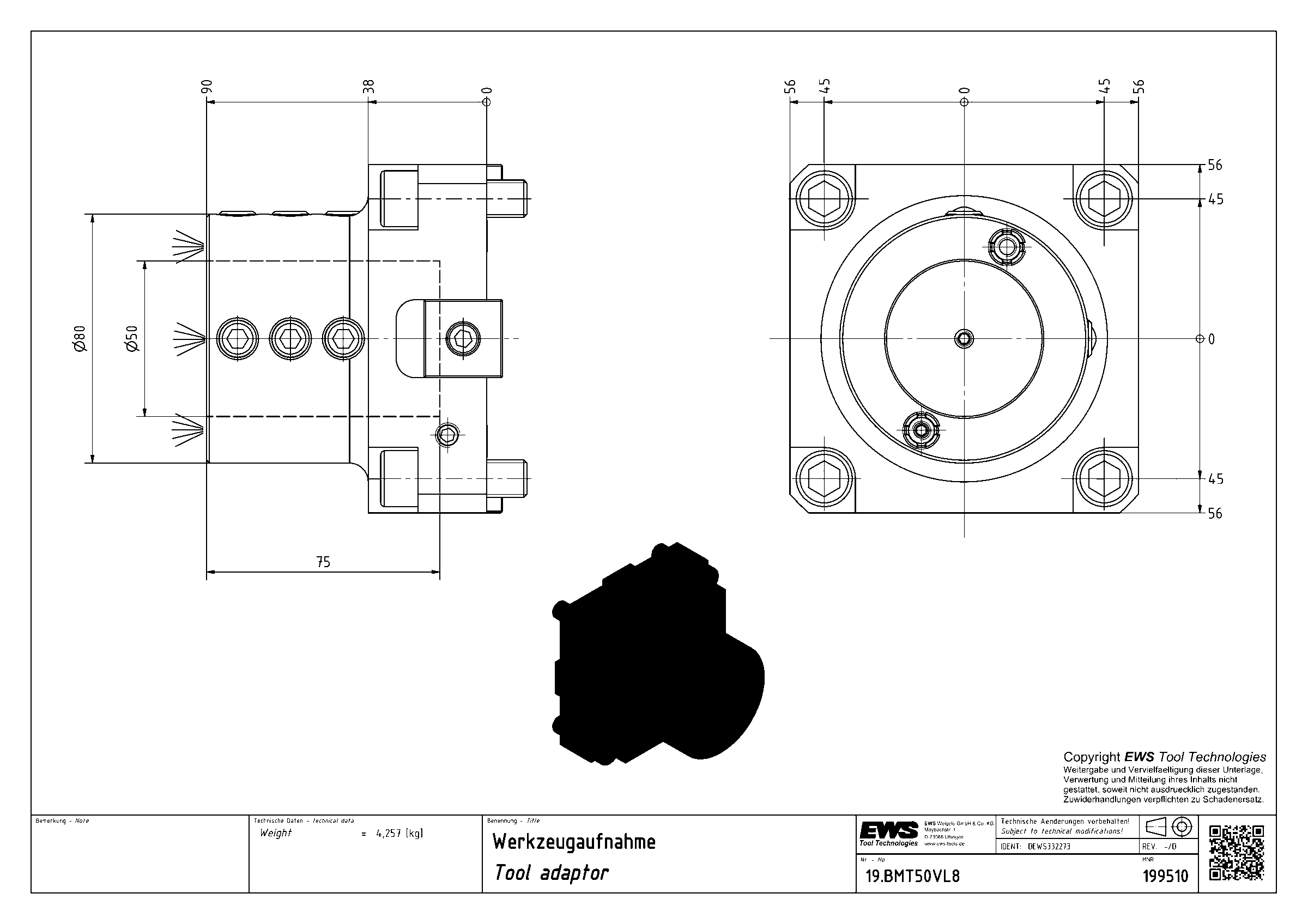

EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT50VL8

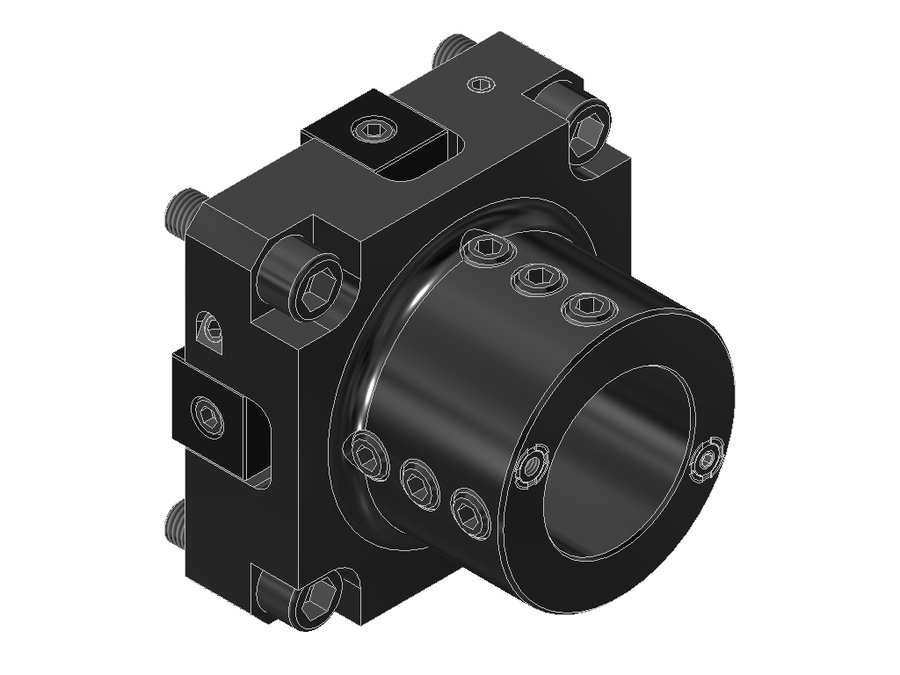

Адаптер для инструмента EWS 19.BMT50VL8, BMT, отверстие Ø50 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Диаметр корпуса | 80 мм |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | ZYL05002215 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | Ø 50.0 (boring bar) |
| Функциональная длина | 15 мм |
| Вылет LPR | 90 мм |
| Масса | 4,257 кг |
| Высота | 112 мм |
| Общая длина | 95,1 мм |
| Ширина | 112 мм |
| Заказной номер EWS | 199510 |
| Радиальная высота | 56 мм |
| Радиальная ширина | 56 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT40LSL200 | Ø 40.0 (boring bar) | BMT32E | 40 | 74 | 99 | 79 | |
| 19.BMT40SL200 | Ø 40.0 (boring bar) | BMT32E | 40 | 74 | 99 | 79,5 | |
| 19.BMT40VL2 | Ø 40.0 (boring bar) | BMT55 | 15 | 90 | 90 | 94,6 | |
| 19.BMT40VL6 | Ø 40.0 (boring bar) | BMT65 | 15 | 90 | 92 | 94,9 | |
| 19.BMT40VL8 | Ø 40.0 (boring bar) | BMT75 | 15 | 90 | 112 | 95,1 | |
| 19.BMT50MW400V12 | Ø 50.0 (boring bar) | — | 110 | 150 | 98 | 158 | |
| 19.BMT50VL8 | Ø 50.0 (boring bar) | BMT75 | 15 | 90 | 112 | 95,1 | Текущая |
| 19.BMT60HT700 | Ø 60.0 (boring bar) | BMT110 Hwacheon | 70 | 125 | 140 | 125 | |
| 19.BMTC3BMT45ÜKZ62X65 | PSC 32 | BMT45 | 65 | 84 | 75 | 88,6 | |
| 19.BMTC3BMT45Z62X65 | PSC 32 | BMT45 | 65 | 84 | 75 | 88,6 | |
| 19.BMTC3TW10 | PSC 32 | BMT55C | 75 | 94 | 80 | 99,4 | |
| 19.BMTC3TW10ÜK | PSC 32 | BMT55C | 75 | 94 | 80 | 99,4 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT50VL8.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
