EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT40VL2

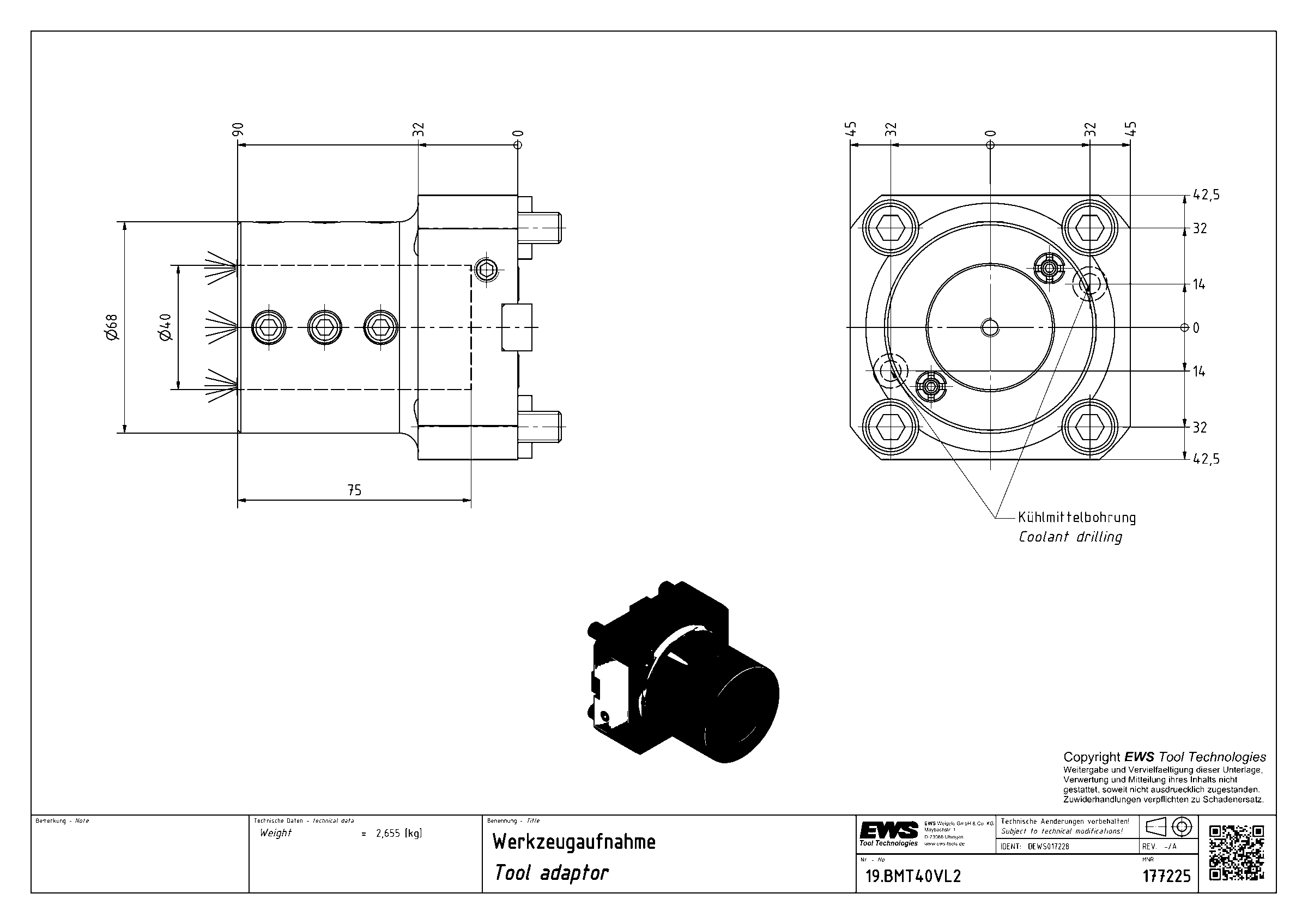

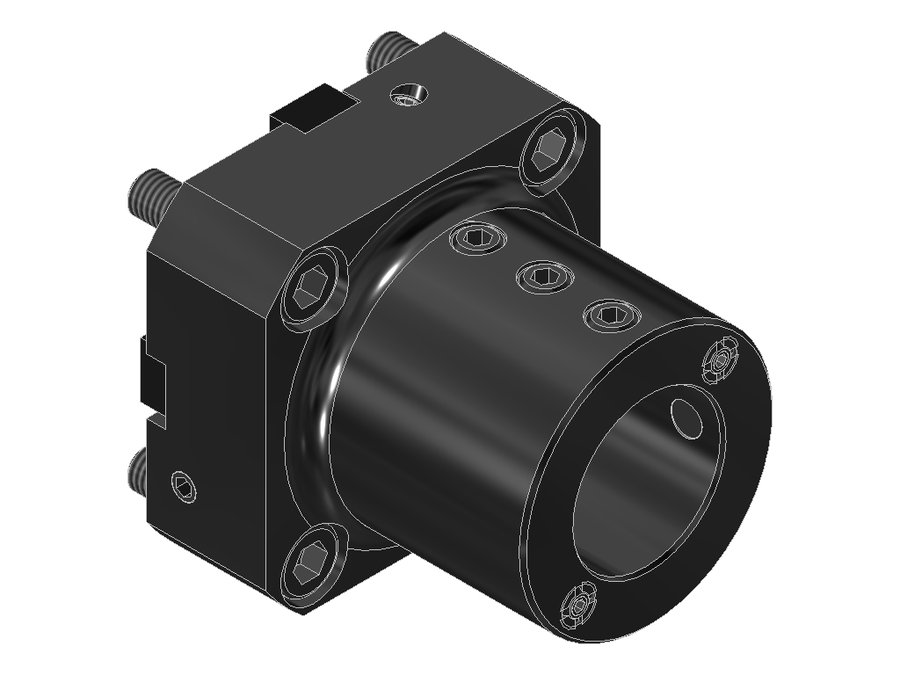

Адаптер для инструмента EWS 19.BMT40VL2, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Диаметр корпуса | 68 мм |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 15 мм |
| Вылет LPR | 90 мм |
| Масса | 2,655 кг |
| Высота | 90 мм |
| Общая длина | 94,6 мм |
| Ширина | 85 мм |
| Заказной номер EWS | 177225 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 42,5 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT40FRZ20 | Ø 40.0 (boring bar) | BMT39x76 SMEC | 60 | 92 | 100 | 97 | |
| 19.BMT40FRZ20X40 | Ø 40.0 (boring bar) | BMT39x76 SMEC | 40 | 72 | 100 | 77 | |
| 19.BMT40IG200-STAT | Ø 40.0 (boring bar) | BMT36x72 Mazak | 30 | 57 | 89 | 64,5 | |
| 19.BMT40LB15#01 | Ø 40.0 (boring bar) | BMT45x80 | 30 | 63 | 102 | 68 | |
| 19.BMT40LSL200 | Ø 40.0 (boring bar) | BMT32E | 40 | 74 | 99 | 79 | |
| 19.BMT40SL200 | Ø 40.0 (boring bar) | BMT32E | 40 | 74 | 99 | 79,5 | |
| 19.BMT40VL2 | Ø 40.0 (boring bar) | BMT55 | 15 | 90 | 90 | 94,6 | Текущая |
| 19.BMT40VL6 | Ø 40.0 (boring bar) | BMT65 | 15 | 90 | 92 | 94,9 | |
| 19.BMT40VL8 | Ø 40.0 (boring bar) | BMT75 | 15 | 90 | 112 | 95,1 | |
| 19.BMT50MW400V12 | Ø 50.0 (boring bar) | — | 110 | 150 | 98 | 158 | |
| 19.BMT50VL8 | Ø 50.0 (boring bar) | BMT75 | 15 | 90 | 112 | 95,1 | |
| 19.BMT60HT700 | Ø 60.0 (boring bar) | BMT110 Hwacheon | 70 | 125 | 140 | 125 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT40VL2.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
