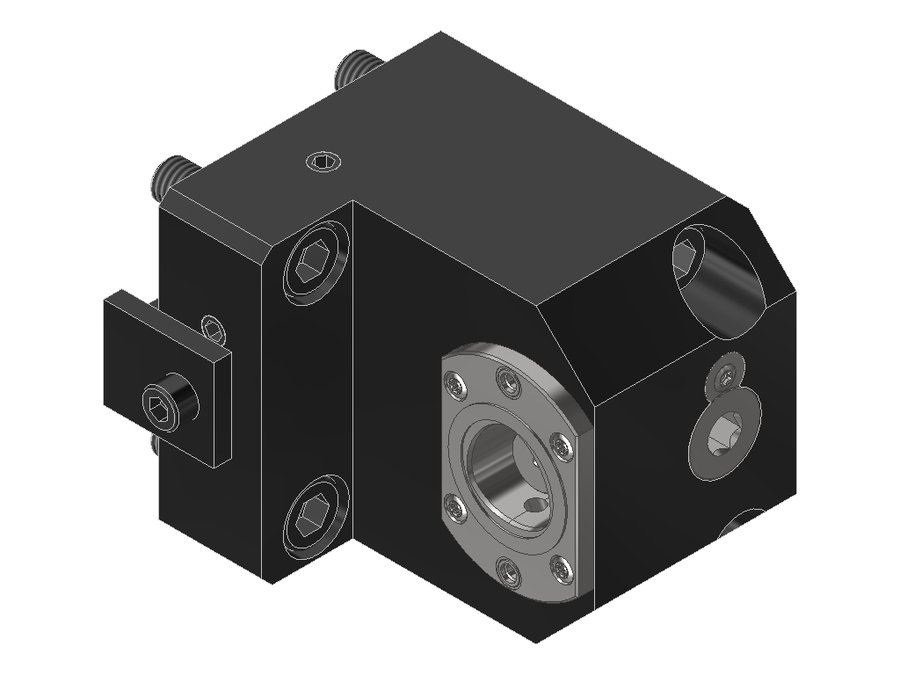

Адаптер для инструмента EWS 19.BMTC3TW10, BMT, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC3TW10

Адаптер для инструмента EWS 19.BMTC3TW10, BMT, полигональный хвостовик ISO 26623 (PSC 32)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаCCS03200195
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментаPSC 32

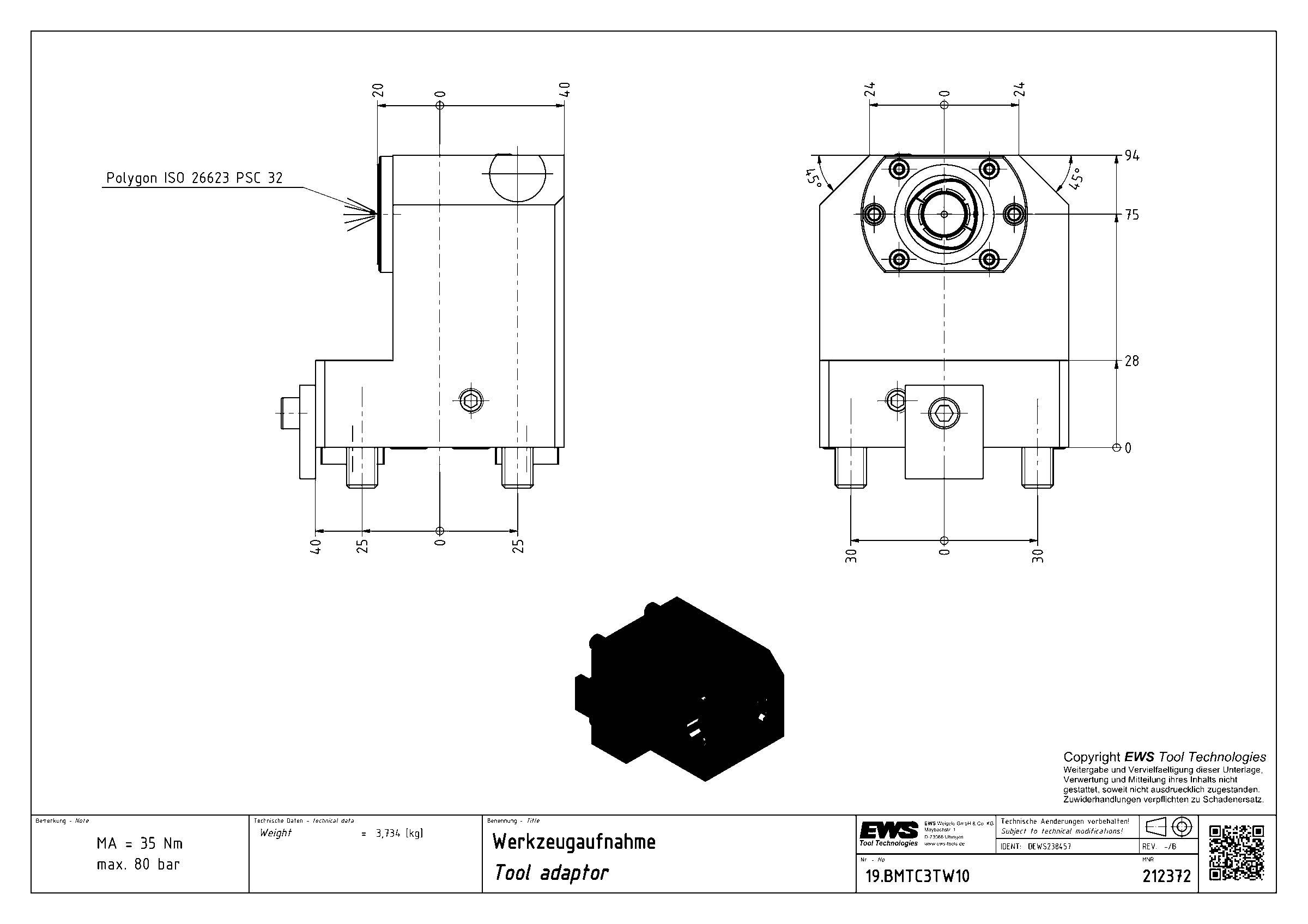

Функциональная длина75 мм
Вылет LPR94 мм
Масса3,734 кг
Высота80 мм
Общая длина99,4 мм
Ширина60 мм
Заказной номер EWS212372
Радиальная ширина40 мм
Функциональная ширина20 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT40VL8Ø 40.0 (boring bar)BMT75159011295,1
19.BMT50MW400V12Ø 50.0 (boring bar)—11015098158
19.BMT50VL8Ø 50.0 (boring bar)BMT75159011295,1
19.BMT60HT700Ø 60.0 (boring bar)BMT110 Hwacheon70125140125
19.BMTC3BMT45ÜKZ62X65PSC 32BMT4565847588,6
19.BMTC3BMT45Z62X65PSC 32BMT4565847588,6
19.BMTC3TW10PSC 32BMT55C75948099,4Текущая
19.BMTC3TW10ÜKPSC 32BMT55C75948099,4
19.BMTC4ABX64Z-10PSC 40BMT54 Miyano8510992115,5
19.BMTC4BIGX100PSC 40BMT55 Biglia10012484134
19.BMTC4BMT45ÜKZ62X65PSC 40BMT4565897593,6
19.BMTC4BMT45Z62X65PSC 40BMT4565897593,6
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC3TW10.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
