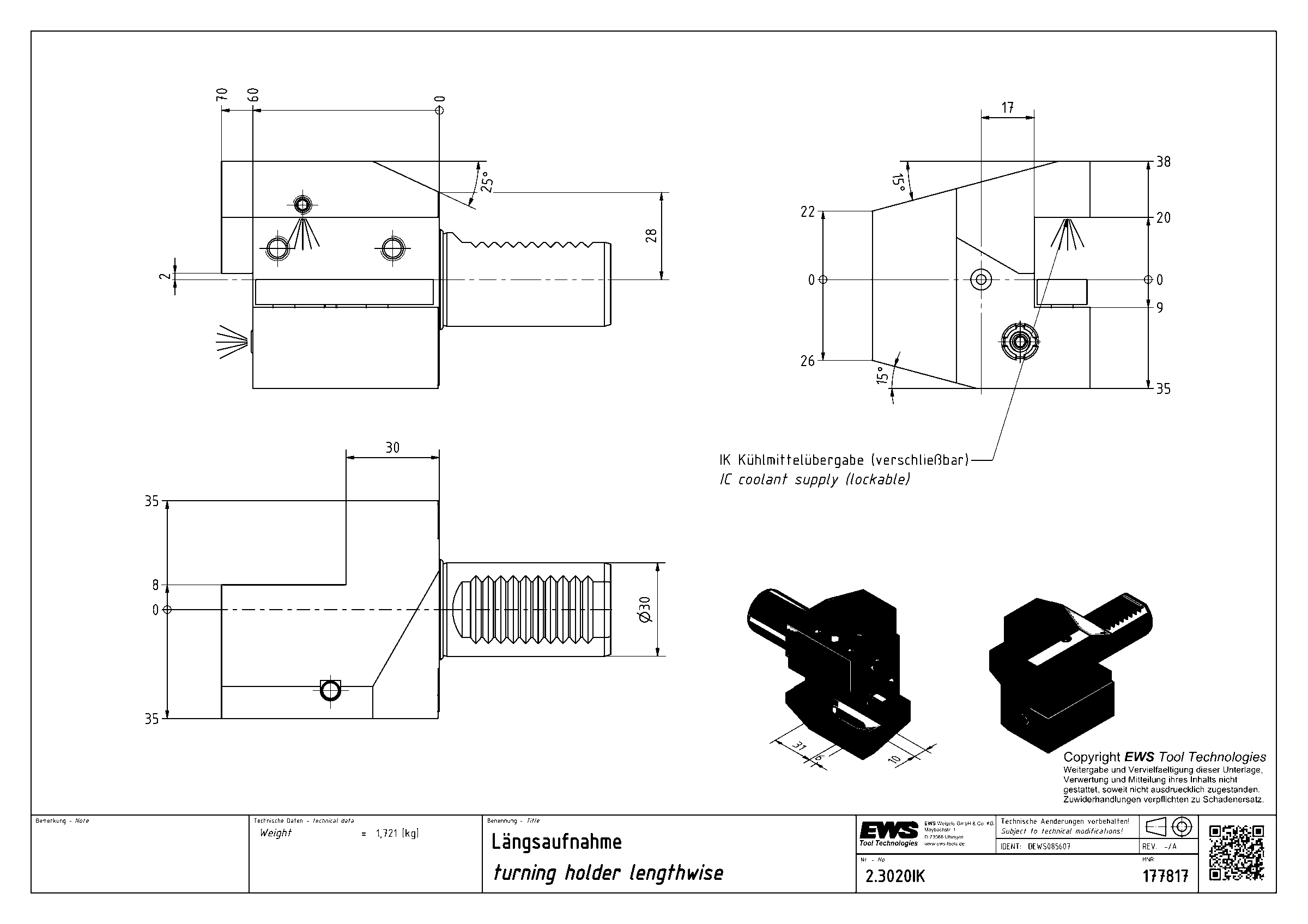

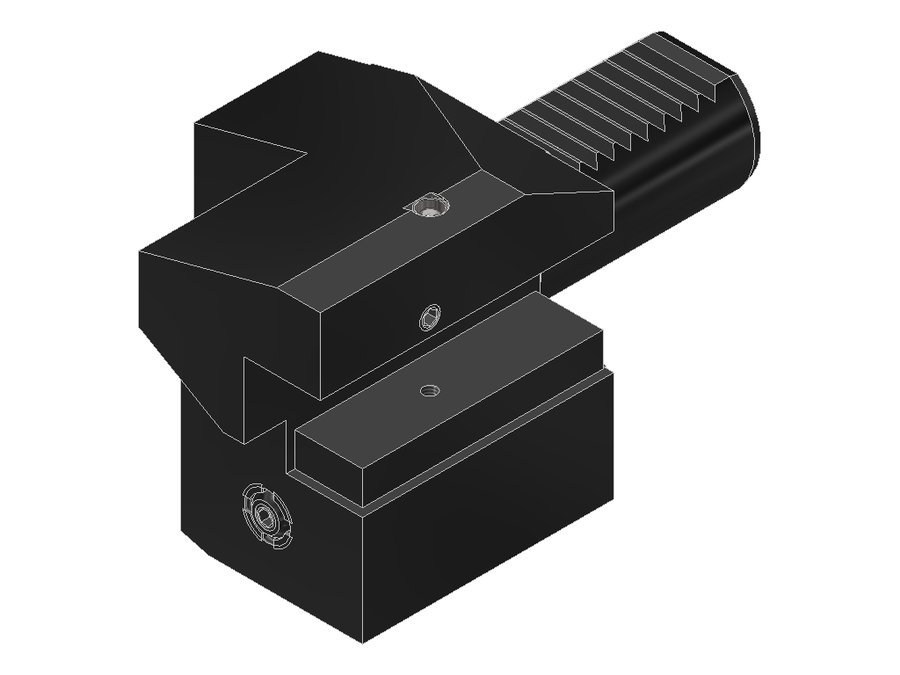

Державка токарная продольная EWS 2.3020IK, хвостовик Ø30, сечение 20×20 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 70 мм |
| Масса | 1,721 кг |
| Высота | 73 мм |
| Общая длина | 125 мм |
| Ширина | 70 мм |
| Заказной номер EWS | 177817 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 17 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 2.3020IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C2, перевёрнутая
Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 2.2520/16 | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 2.2520IK | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 2.2520RLIKW | VDI25 | хвостовик 20x20 | 56,5 | 25 | 66 | 104,45 | |
| 2.2520RLW | VDI25 | хвостовик 20x20 | 56,5 | 25 | 66 | 104,45 | |
| 2.3019.05RL | VDI30 | хвостовик 3/4"x3/4" | — | 30 | — | — | |
| 2.3020/16 | VDI30 | хвостовик 20x20 | 70 | 30 | 73 | 125 | |
| 2.3020IK | VDI30 | хвостовик 20x20 | 70 | 30 | 73 | 125 | Текущая |
| 2.3020RLIK | VDI30 | хвостовик 20x20 | 70 | 30 | 69 | 125 | |
| 2.3020TNC65 | VDI30 | хвостовик 20x20 | 65 | 30 | 70 | 120 | |
| 2.4025/20 | VDI40 | хвостовик 25x25 | 85 | 40 | 90,5 | 148 | |
| 2.4025G400RL | VDI40 | хвостовик 25x25 | 60 | 40 | 90,5 | 123 | |
| 2.4025G400RLIK-L1=85 | VDI40 | хвостовик 25x25 | 85 | 40 | 90,5 | 148 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 2.3020IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 2.3020IK указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
Документы по позиции
Для этой позиции документы пока не привязаны.
