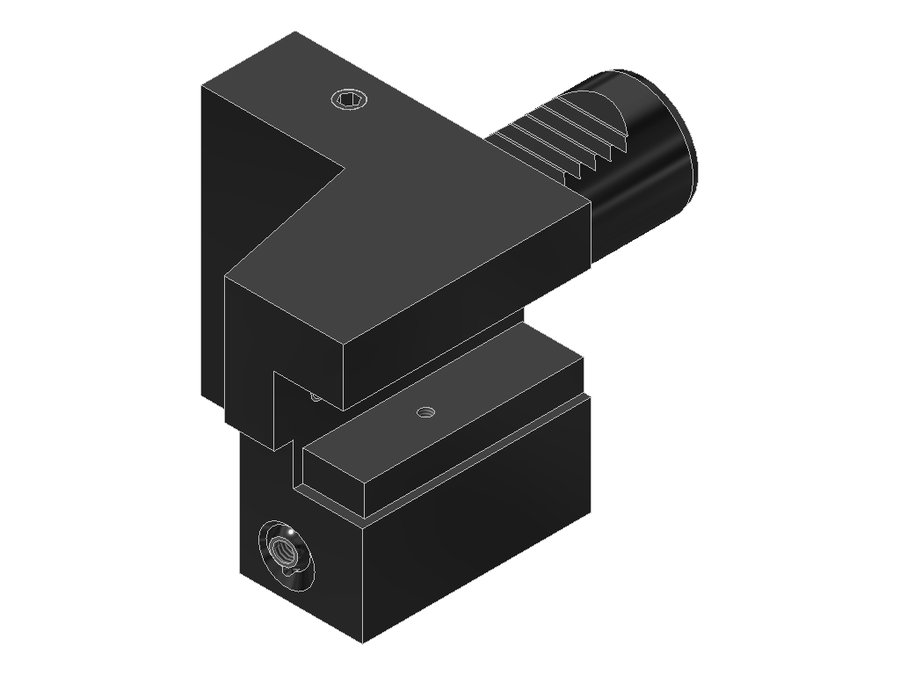

Державка токарная продольная EWS 2.3020TNC65, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 2.3020TNC65

Державка токарная продольная EWS 2.3020TNC65, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса1,753 кг
Высота70 мм
Общая длина120 мм
Ширина77 мм
Заказной номер EWS136667
Радиальная высота35 мм
Радиальная ширина42 мм
Функциональная ширина24 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 2.3020TNC65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C2, перевёрнутая

Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
2.2520RLIKWVDI25хвостовик 20x2056,52566104,45
2.2520RLWVDI25хвостовик 20x2056,52566104,45
2.3019.05RLVDI30хвостовик 3/4"x3/4"—30——
2.3020/16VDI30хвостовик 20x20703073125
2.3020IKVDI30хвостовик 20x20703073125
2.3020RLIKVDI30хвостовик 20x20703069125
2.3020TNC65VDI30хвостовик 20x20653070120Текущая
2.4025/20VDI40хвостовик 25x25854090,5148
2.4025G400RLVDI40хвостовик 25x25604090,5123
2.4025G400RLIK-L1=85VDI40хвостовик 25x25854090,5148
2.4025IKVDI40хвостовик 25x25854090,5148
2.5032/25VDI50хвостовик 32x3210050110178

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 2.3020TNC65.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 2.3020TNC65 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
