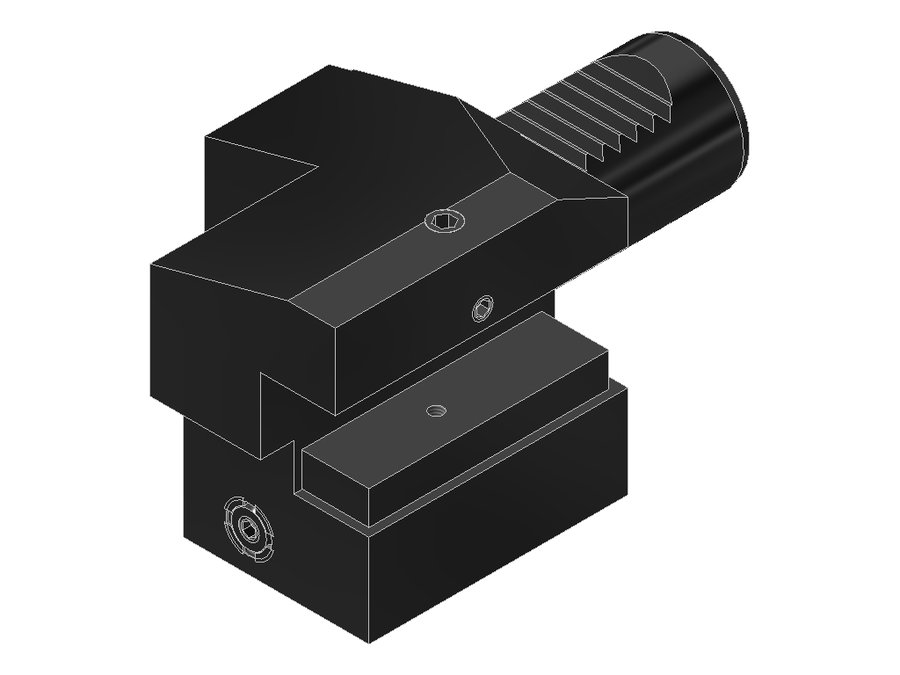

Державка токарная продольная EWS 2.3020RLIK, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 2.3020RLIK

Державка токарная продольная EWS 2.3020RLIK, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR70 мм
Масса1,802 кг
Высота69 мм
Общая длина125 мм
Ширина71 мм
Заказной номер EWS200838
Радиальная высота38 мм
Радиальная ширина41 мм
Функциональная ширина23,2 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 2.3020RLIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

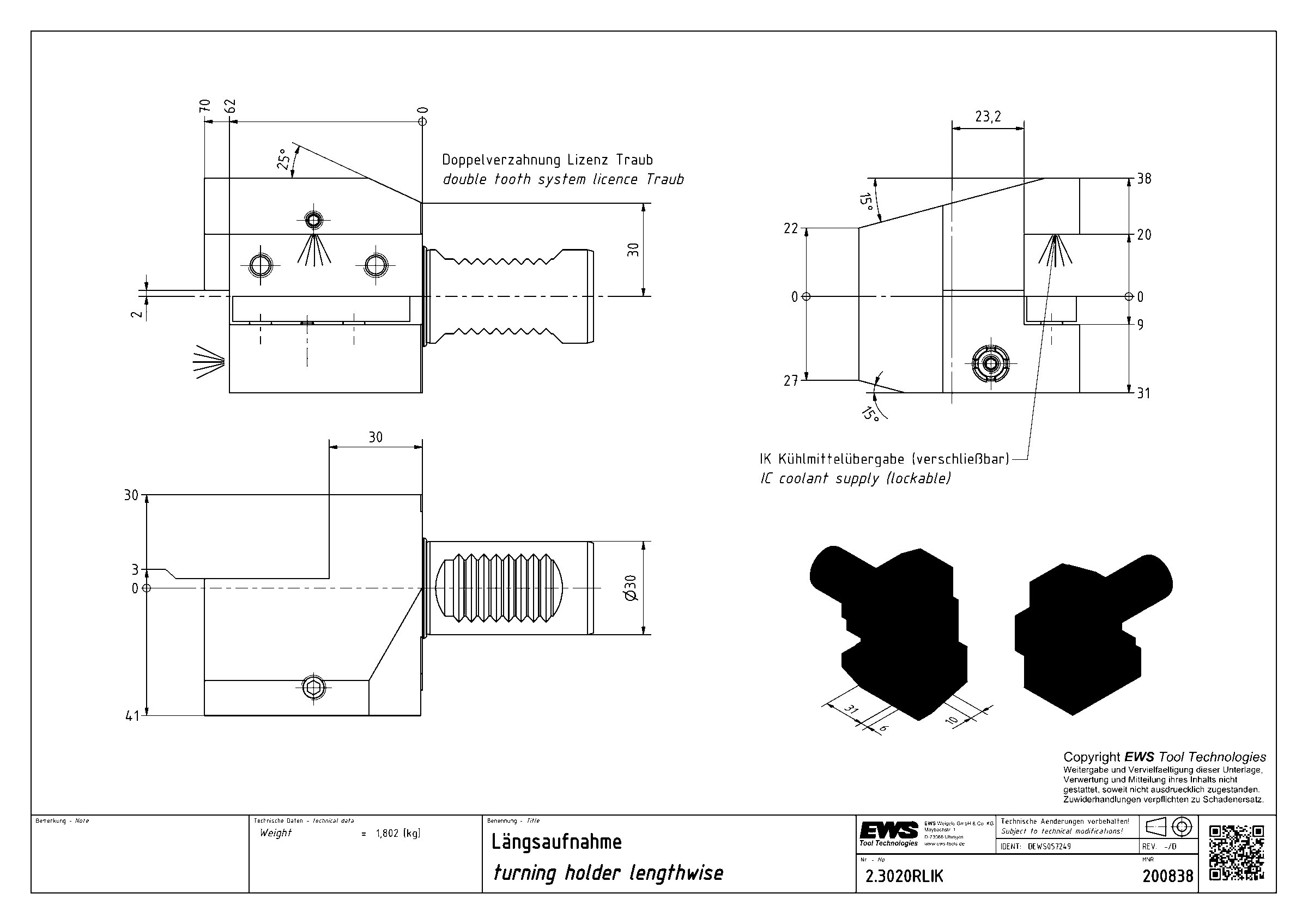

Державка продольная правая, форма C2, перевёрнутая

Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
2.2520IKVDI25хвостовик 20x20552566103
2.2520RLIKWVDI25хвостовик 20x2056,52566104,45
2.2520RLWVDI25хвостовик 20x2056,52566104,45
2.3019.05RLVDI30хвостовик 3/4"x3/4"—30——
2.3020/16VDI30хвостовик 20x20703073125
2.3020IKVDI30хвостовик 20x20703073125
2.3020RLIKVDI30хвостовик 20x20703069125Текущая
2.3020TNC65VDI30хвостовик 20x20653070120
2.4025/20VDI40хвостовик 25x25854090,5148
2.4025G400RLVDI40хвостовик 25x25604090,5123
2.4025G400RLIK-L1=85VDI40хвостовик 25x25854090,5148
2.4025IKVDI40хвостовик 25x25854090,5148

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 2.3020RLIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 2.3020RLIK указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
