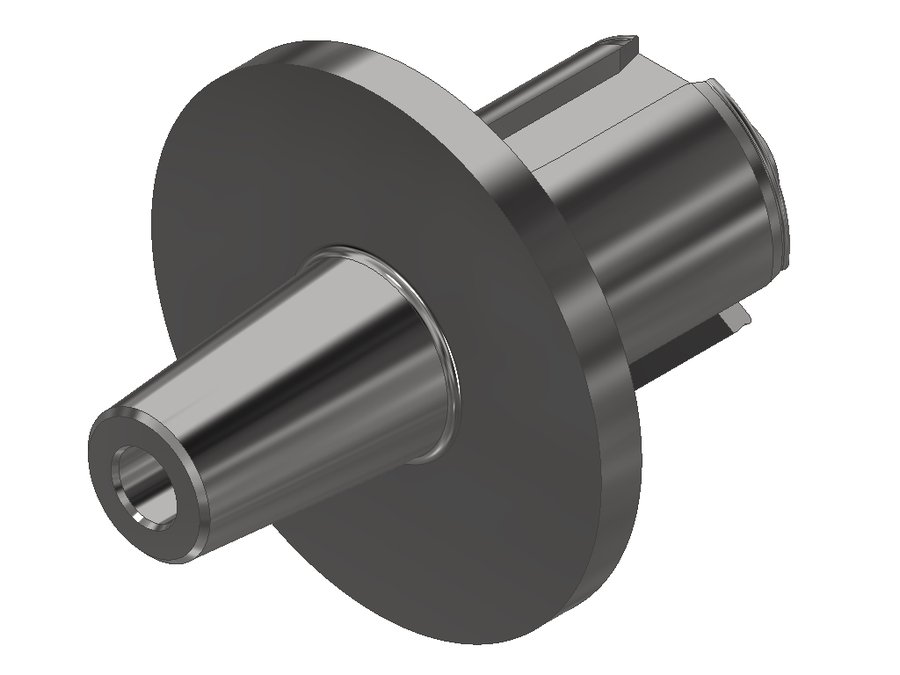

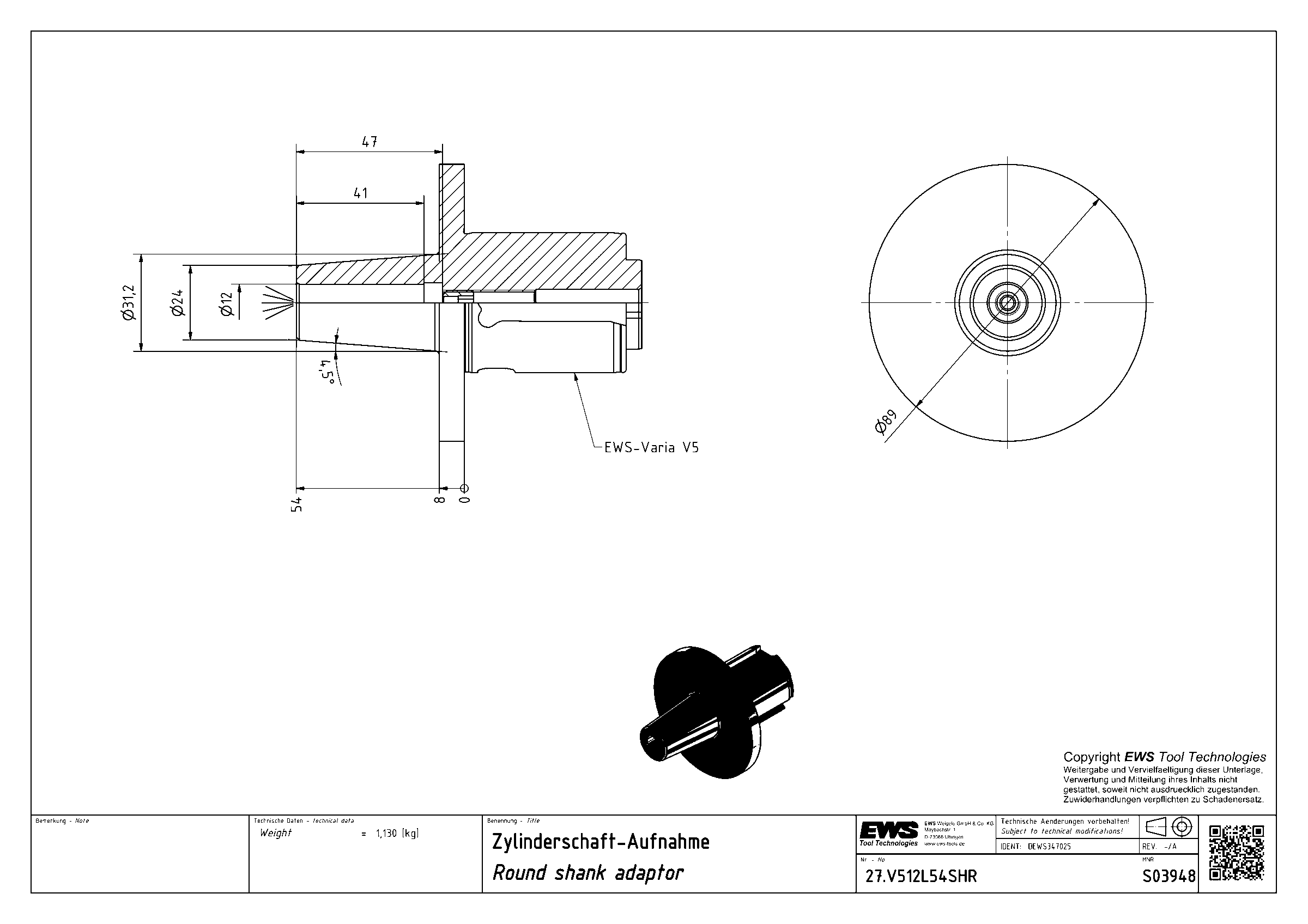

Адаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.V512L54SHR

Адаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса31,24 мм
Код интерфейса станкаEWC00500195
Код интерфейса инструментаZYL01200115
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia V5
Присоединение инструментатермопатрон Ø12
Функциональная длина7 мм
Вылет LPR54 мм
Масса1,13 кг
Общая длина111 мм
Заказной номер EWSS03948
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.V512L54SHR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V508WNL2245Weldon Ø8182279
27.V509.53WNL2945Weldon Ø3/8"152986
27.V510L54SHR45термопатрон Ø101254111
27.V510WNL0645Weldon Ø1029663
27.V510WNL2945Weldon Ø10152986
27.V512HYDL2645гидропатрон Ø12-152683
27.V512L54SHR45термопатрон Ø12754111Текущая
27.V512WNL0645Weldon Ø1239663
27.V512WNL3145Weldon Ø12183188
27.V516L54SHR45термопатрон Ø16554111
27.V516WNL0645Weldon Ø1648663
27.V516WNL3145Weldon Ø16213188

Совместимость

Связанные позиции по данным производителя — 220 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 27.V512L54SHR.

Переходники6

  • 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
  • 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10

Принадлежности и оснастка для настройки инструмента3

  • MB-V5Устройство для предварительной настройки инструмента EWS MB-V5, система EWS Varia V5
  • MW-V5Приспособление монтажное EWS MW-V5
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 27.V512L54SHR указан производителем как подходящий.

Инструмент приводной207

  • 40.50V5KR5480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KR5480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KR5480IKC#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IKC#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRSL603BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRSL603BMT, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRVDF315IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVDF315IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRVL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVL5IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V5LB35Головка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35, хвостовик Ø50, система EWS Varia V5
  • 40.50V5LB35IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TNA600Головка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TNA600IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEM, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEMIK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5VL5EKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5EK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5VL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809Головка приводная осевая сверлильно-фрезерная EWS 40.50V51809, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809HESSIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809HESSIK, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V55480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V55480#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V55480IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55480IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V55482Головка приводная осевая сверлильно-фрезерная EWS 40.50V55482, хвостовик Ø50, система EWS Varia V5
  • 40.50V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55482IK, хвостовик Ø50, система EWS Varia V5
  • 40.60V5KR1809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR1809IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KR5482Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KR5482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRLB45Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRLB45IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNL#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNL#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLP, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLPIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRTOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRTOEM, хвостовик Ø60, система EWS Varia V5
  • 40.60V5LB4000BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMT, хвостовик Ø60, система EWS Varia V5
  • 40.60V5LB4000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMTIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NEX315Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NEX315IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315IKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLHSD10#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLIKDHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLIKDHSD10#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLP, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLPIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V55482IK, хвостовик Ø60, система EWS Varia V5

Показаны первые 40 из 207. Остальные — в разделе Инструмент приводной.

Инструмент статический4

  • 17.50V5DCTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.50V5DCTXX120, хвостовик Ø50, система EWS Varia V5
  • 17.BMTV5DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTV5DNL, BMT, система EWS Varia V5
  • 19.BMTV5NLАдаптер для инструмента EWS 19.BMTV5NL, BMT, система EWS Varia V5
  • 19.BMTV5QSM350Адаптер для инструмента EWS 19.BMTV5QSM350, BMT, система EWS Varia V5

Документы по позиции

Для этой позиции документы пока не привязаны.
