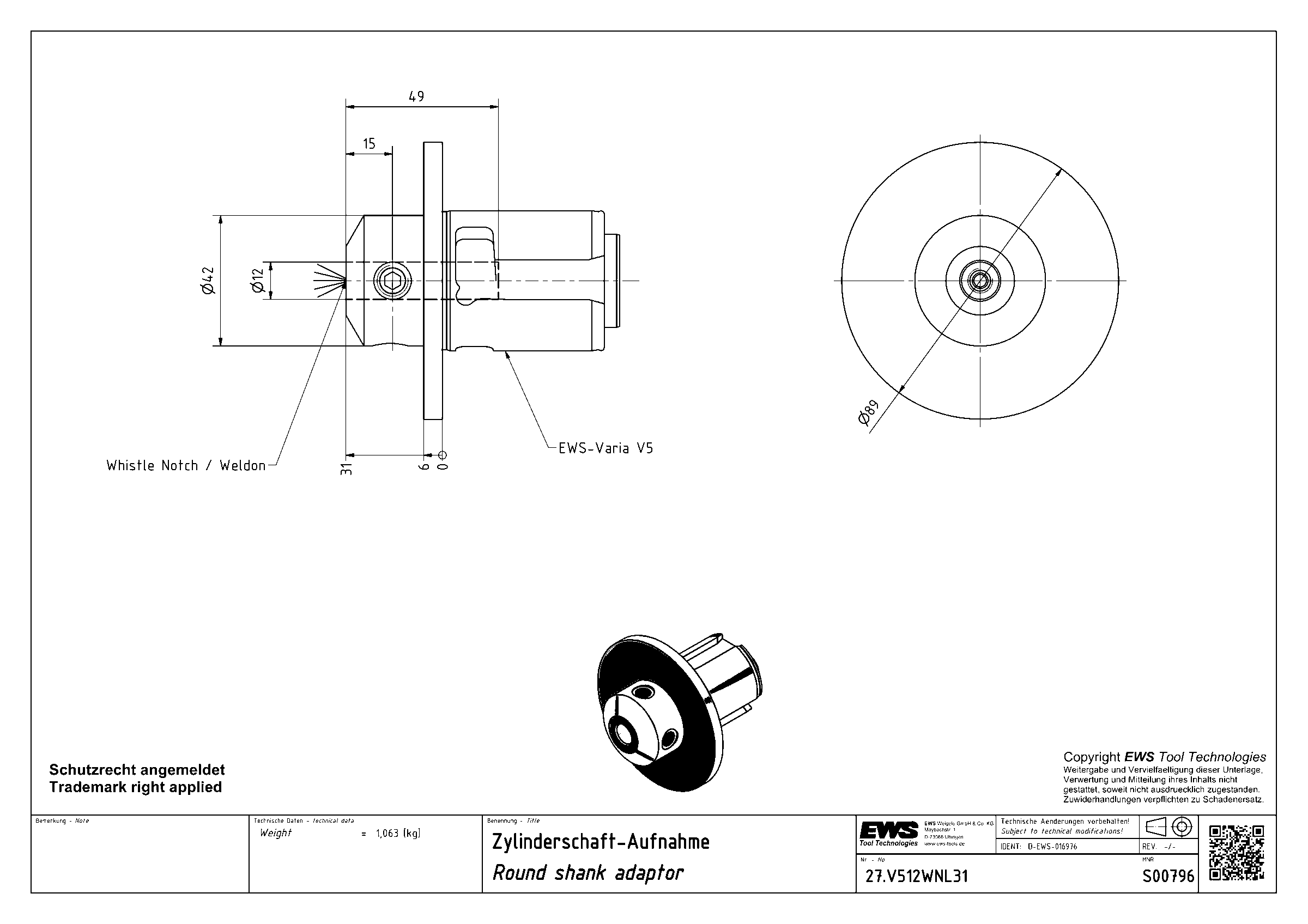

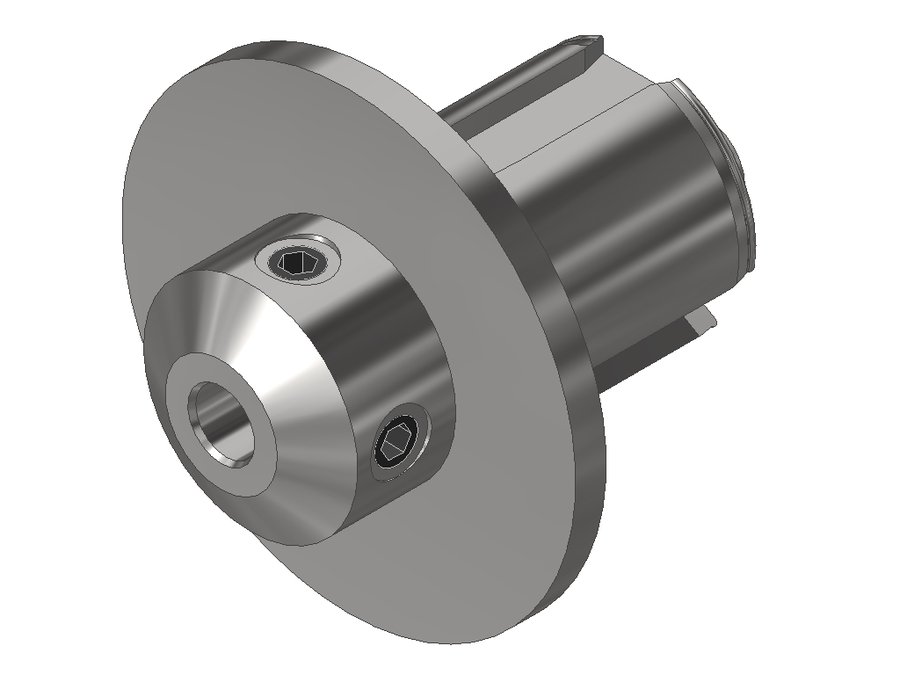

Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 12
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 42 мм |
| Код интерфейса станка | EWC00500195 |
| Код интерфейса инструмента | ZYL01201015 |
| Диаметр буртика | 89 мм |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø12 |
| Функциональная длина | 18 мм |
| Вылет LPR | 31 мм |
| Масса | 1,063 кг |
| Общая длина | 88 мм |
| Заказной номер EWS | S00796 |
| Система EWS Varia | EWS Varia V5 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.V512WNL31 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с интерфейсом Weldon
Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.
- Возможен внутренний подвод СОЖ до 70 бар
- Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
- Комплект поставки: с зажимным винтом
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.V510L54SHR | 45 | термопатрон Ø10 | 12 | 54 | 111 | |
| 27.V510WNL06 | 45 | Weldon Ø10 | 29 | 6 | 63 | |
| 27.V510WNL29 | 45 | Weldon Ø10 | 15 | 29 | 86 | |
| 27.V512HYDL26 | 45 | гидропатрон Ø12 | -15 | 26 | 83 | |
| 27.V512L54SHR | 45 | термопатрон Ø12 | 7 | 54 | 111 | |
| 27.V512WNL06 | 45 | Weldon Ø12 | 39 | 6 | 63 | |
| 27.V512WNL31 | 45 | Weldon Ø12 | 18 | 31 | 88 | Текущая |
| 27.V516L54SHR | 45 | термопатрон Ø16 | 5 | 54 | 111 | |
| 27.V516WNL06 | 45 | Weldon Ø16 | 48 | 6 | 63 | |
| 27.V516WNL31 | 45 | Weldon Ø16 | 21 | 31 | 88 | |
| 27.V519.05WNL31 | 45 | Weldon Ø3/4" | 23 | 31 | 88 | |
| 27.V520HYDL26 | 45 | гидропатрон Ø20 | -27 | 26 | 83 |
