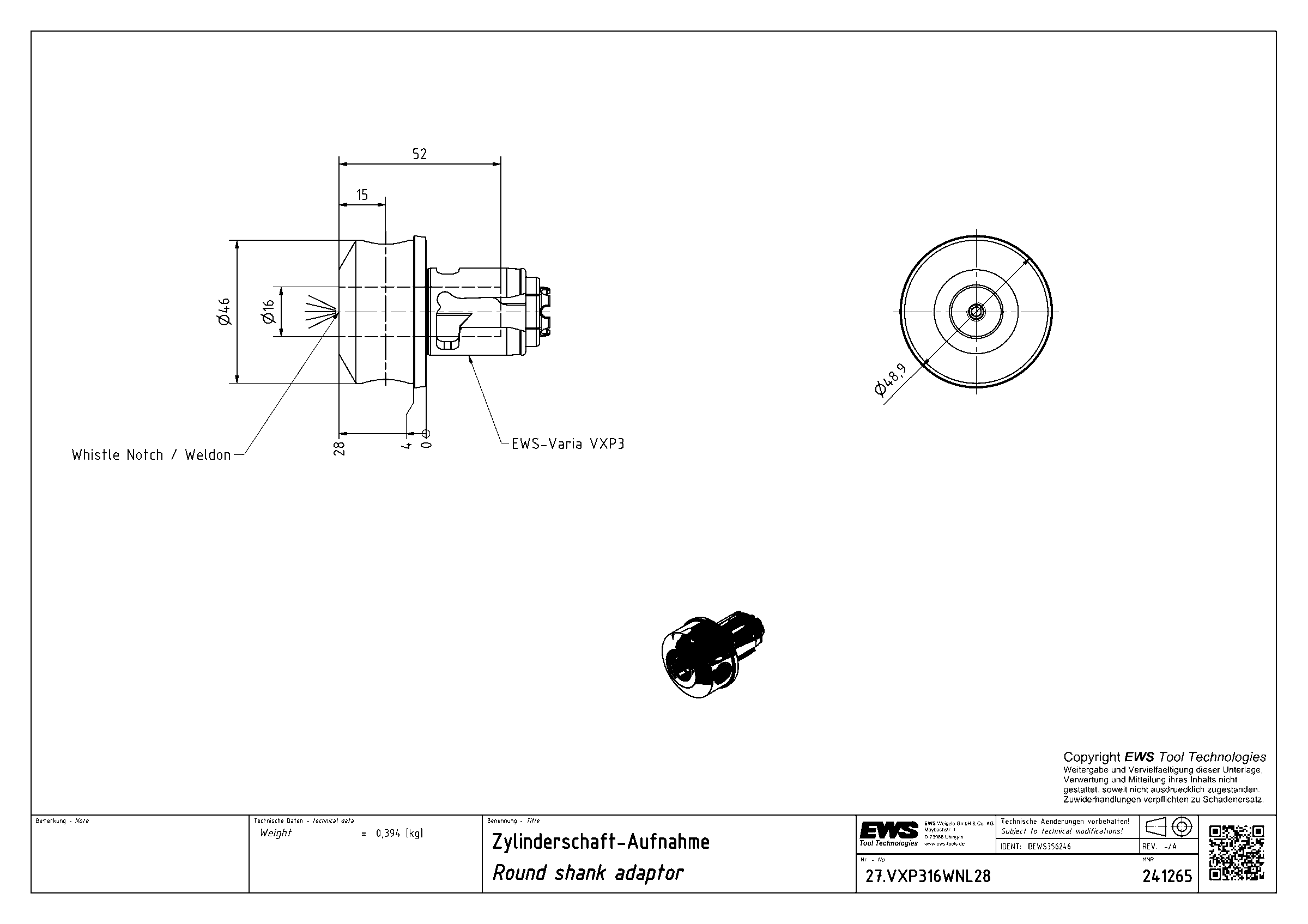

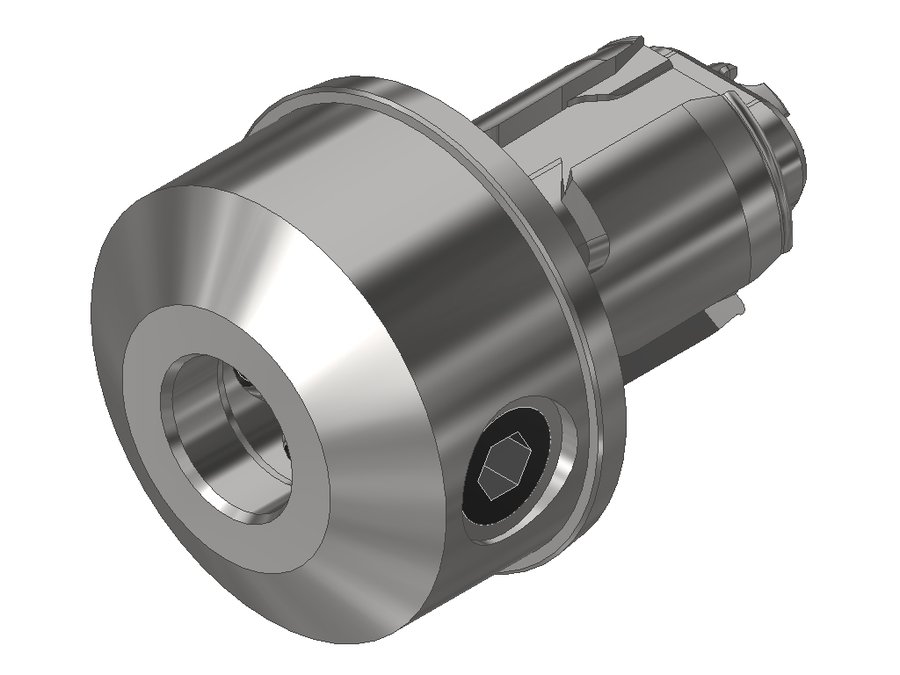

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP316WNL28, система EWS Varia VXP3, Whistle Notch/Weldon Ø 16
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VXP316WNL28

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP316WNL28, система EWS Varia VXP3, Whistle Notch/Weldon Ø 16

Угол выхода0°
Диаметр корпуса46 мм
Код интерфейса станкаEWC00300495
Код интерфейса инструментаZYL01601015
Диаметр буртика48,9 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø16
Функциональная длина24 мм
Вылет LPR28 мм
Масса0,394 кг
Общая длина67,85 мм
Заказной номер EWS241265
Система EWS VariaEWS Varia VXP3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VXP316WNL28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VXP310WNL0628Weldon Ø1027645,85
27.VXP310WNL2628Weldon Ø10142665,85
27.VXP312HYDL2628гидропатрон Ø12-162665,85
27.VXP312L43SHR28термопатрон Ø1264382,85
27.VXP312WNL2628Weldon Ø12232665,85
27.VXP316WNL0628Weldon Ø1627645,85
27.VXP316WNL2828Weldon Ø16242867,85Текущая
27.VXP320WNL5828Weldon Ø20-45897,85
27.VXP406L54SHR35термопатрон Ø6245499,85
27.VXP406WNL0635Weldon Ø627651,85
27.VXP406WNL1635Weldon Ø6141661,85
27.VXP408L54SHR35термопатрон Ø8185499,85

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP316WNL28.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Подходит к позициям

У этих позиций 27.VXP316WNL28 указан производителем как подходящий.

Инструмент приводной3

  • 40.55VXP31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55VXP31809PFIKC, хвостовик Ø55, VXP3
  • 60.55VXP3D1809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
  • 60.55VXP31809PFGLГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP31809PFGL, хвостовик Ø55, VXP3
