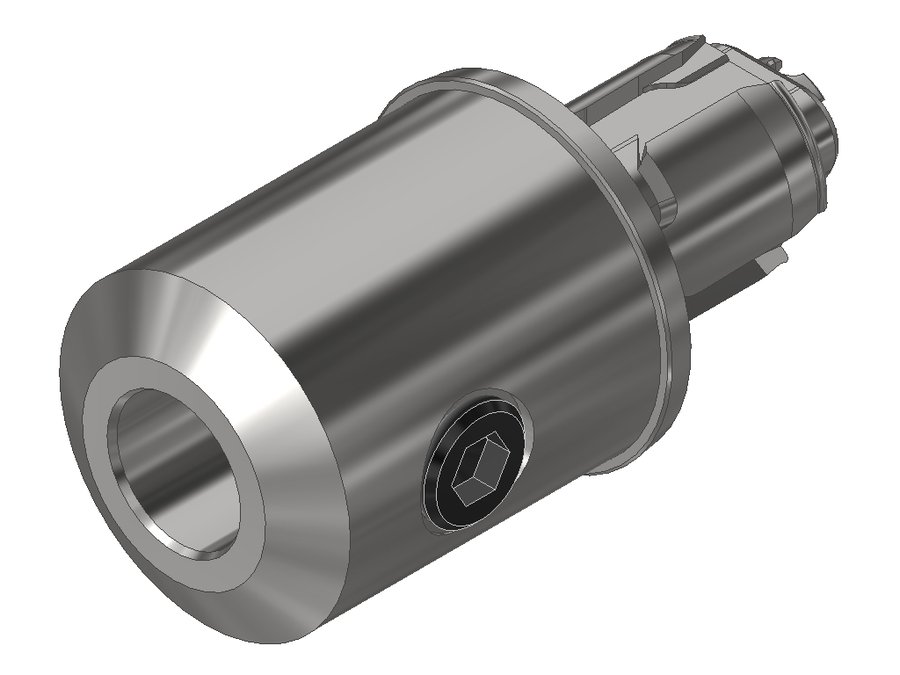

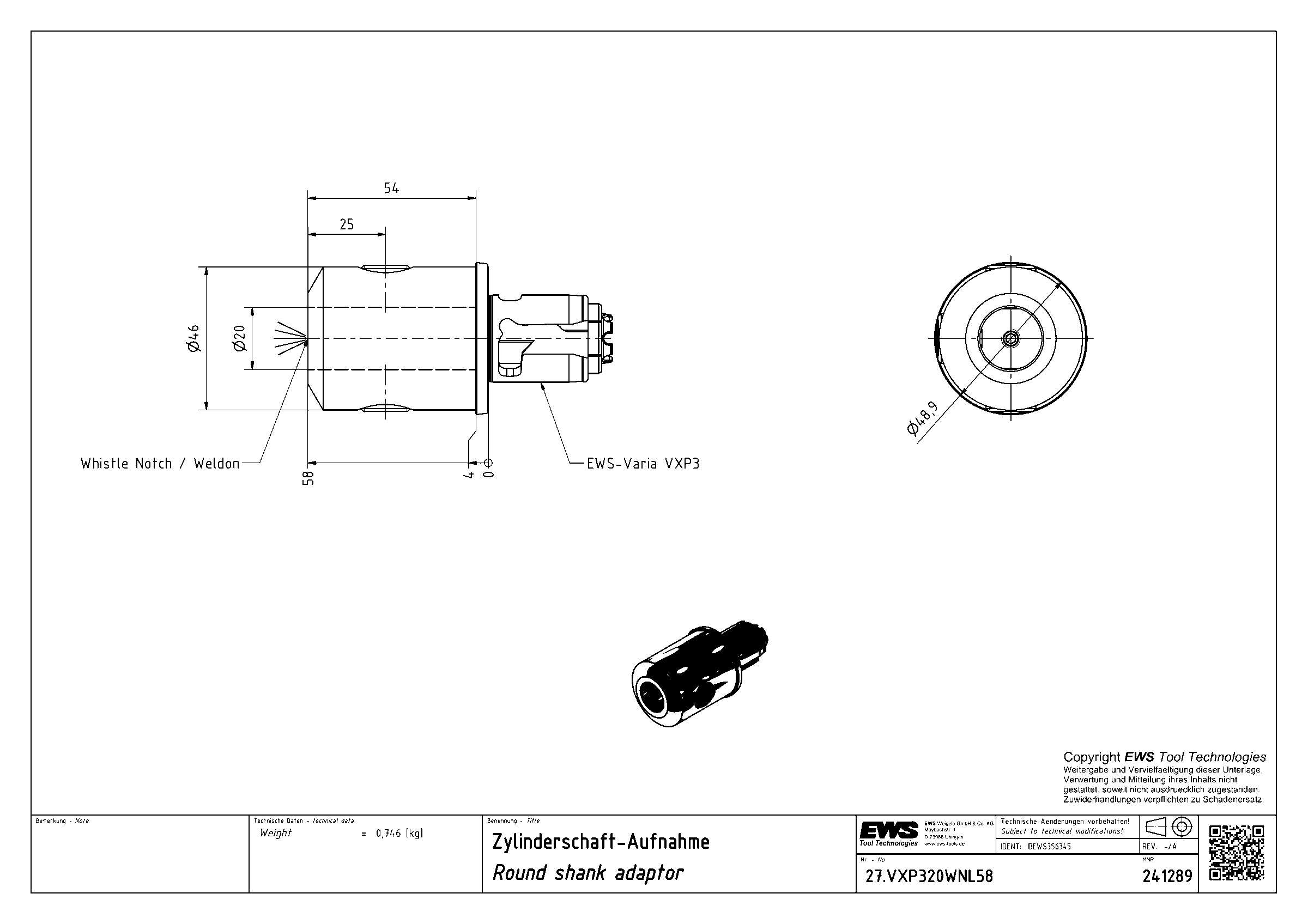

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP320WNL58, система EWS Varia VXP3, Whistle Notch/Weldon Ø 20
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VXP320WNL58

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP320WNL58, система EWS Varia VXP3, Whistle Notch/Weldon Ø 20

Угол выхода0°
Диаметр корпуса46 мм
Код интерфейса станкаEWC00300495
Код интерфейса инструментаZYL02001015
Диаметр буртика48,9 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø20
Функциональная длина-4 мм
Вылет LPR58 мм
Масса0,746 кг
Общая длина97,85 мм
Заказной номер EWS241289
Система EWS VariaEWS Varia VXP3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VXP320WNL58 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VXP310WNL2628Weldon Ø10142665,85
27.VXP312HYDL2628гидропатрон Ø12-162665,85
27.VXP312L43SHR28термопатрон Ø1264382,85
27.VXP312WNL2628Weldon Ø12232665,85
27.VXP316WNL0628Weldon Ø1627645,85
27.VXP316WNL2828Weldon Ø16242867,85
27.VXP320WNL5828Weldon Ø20-45897,85Текущая
27.VXP406L54SHR35термопатрон Ø6245499,85
27.VXP406WNL0635Weldon Ø627651,85
27.VXP406WNL1635Weldon Ø6141661,85
27.VXP408L54SHR35термопатрон Ø8185499,85
27.VXP408WNL1935Weldon Ø8211964,85

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP320WNL58.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Подходит к позициям

У этих позиций 27.VXP320WNL58 указан производителем как подходящий.

Инструмент приводной3

  • 40.55VXP31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55VXP31809PFIKC, хвостовик Ø55, VXP3
  • 60.55VXP3D1809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
  • 60.55VXP31809PFGLГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP31809PFGL, хвостовик Ø55, VXP3

Документы по позиции

Для этой позиции документы пока не привязаны.
