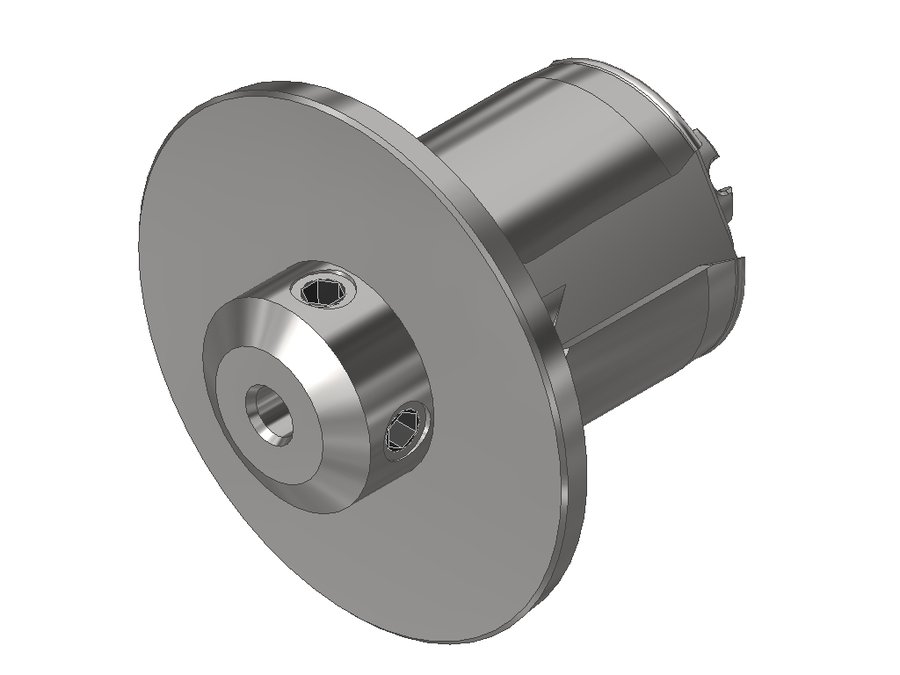

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP406WNL16, EWS - Varia VXP4 - адаптер, Whistle Notch/Weldon Ø 6
EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VXP406WNL16

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP406WNL16, EWS - Varia VXP4 - адаптер, Whistle Notch/Weldon Ø 6

Угол выхода0°
Диаметр корпуса25 мм
Код интерфейса станкаEWC00400495
Код интерфейса инструментаZYL00601015
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø 6.0
Функциональная длина14 мм
Вылет LPR16 мм
Масса0,396 кг
Общая длина61,85 мм
Заказной номер EWS241266
Система EWS VariaEWS Varia VXP4

Другие типоразмеры серии

Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VXP312WNL2628Weldon Ø 12.0232665,85
27.VXP316WNL0628Weldon Ø 16.027645,85
27.VXP316WNL2828Weldon Ø 16.0242867,85
27.VXP320WNL5828Weldon Ø 20.0-45897,85
27.VXP406L54SHR35Shrinkfit Ø 6.0245499,85
27.VXP406WNL0635Weldon Ø 6.027651,85
27.VXP406WNL1635Weldon Ø 6.0141661,85Текущая
27.VXP408L54SHR35Shrinkfit Ø 8.0185499,85
27.VXP408WNL1935Weldon Ø 8.0211964,85
27.VXP410L54SHR35Shrinkfit Ø 10.0125499,85
27.VXP410WNL0635Weldon Ø 10.032,5651,85
27.VXP410WNL2635Weldon Ø 10.0142671,85
Показать ещё · всего в серии 117

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP406WNL16.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер
