EWS · Втулки редукционные EWS · арт. 28.3216G200IK

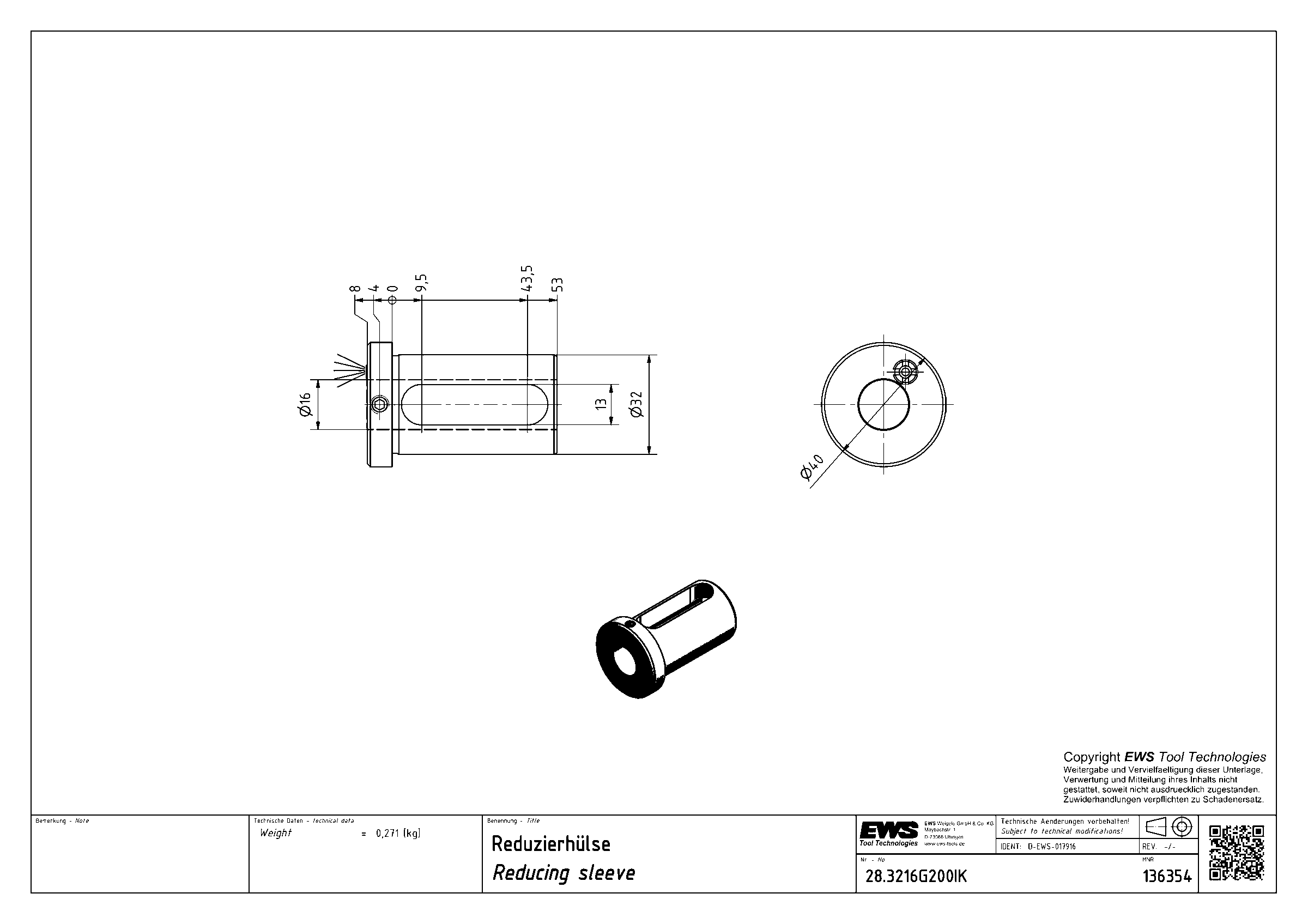

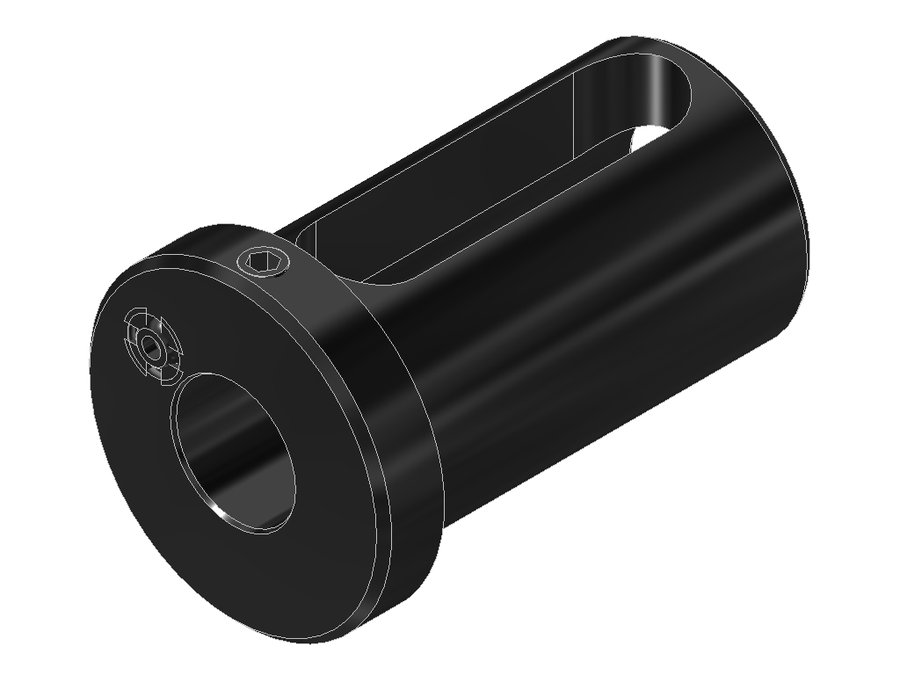

Втулка редукционная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 40 мм |
| Код интерфейса станка | ZYL03202215 |
| Код интерфейса инструмента | ZYL01602215 |
| Диаметр хвостовика | 32 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 16.0 (boring bar) |
| Вылет LPR | 8 мм |
| Масса | 0,271 кг |
| Общая длина | 61 мм |
| Заказной номер EWS | 136354 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.3212G200IK | 32 | 0,342 | 61 | нейтральное | Ø 12.0 (boring bar) | |
| 28.3212HYD | 32 | 0,3 | — | — | — | |
| 28.3214HYD | 32 | 0 | — | нейтральное | Hydraulic chuck Ø 14.0 | |
| 28.3216 | 32 | 0,223 | 50 | — | — | |
| 28.3216G200 | 32 | 0,251 | 58 | нейтральное | Ø 16.0 (boring bar) | |
| 28.3216G200-GEW | 32 | 0,288 | 58 | нейтральное | Ø 16.0 (boring bar) | |
| 28.3216G200IK | 32 | 0,271 | 61 | нейтральное | Ø 16.0 (boring bar) | Текущая |
| 28.3216HYD | 32 | 0 | — | нейтральное | Hydraulic chuck Ø 16.0 | |
| 28.3218G200 | 32 | 0,232 | 58 | нейтральное | Ø 18.0 (boring bar) | |
| 28.3218G200IK | 32 | 0,25 | 61 | нейтральное | Ø 18.0 (boring bar) | |
| 28.3220 | 32 | 0,183 | 50 | — | — | |
| 28.3220G200 | 32 | 0,21 | 58 | нейтральное | Ø 20.0 (boring bar) |
Совместимость
Связанные позиции по данным производителя — 122 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.3216G200IK указан производителем как подходящий.
