Втулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
EWS · Втулки переходные EWS · арт. 28.3218G200IK

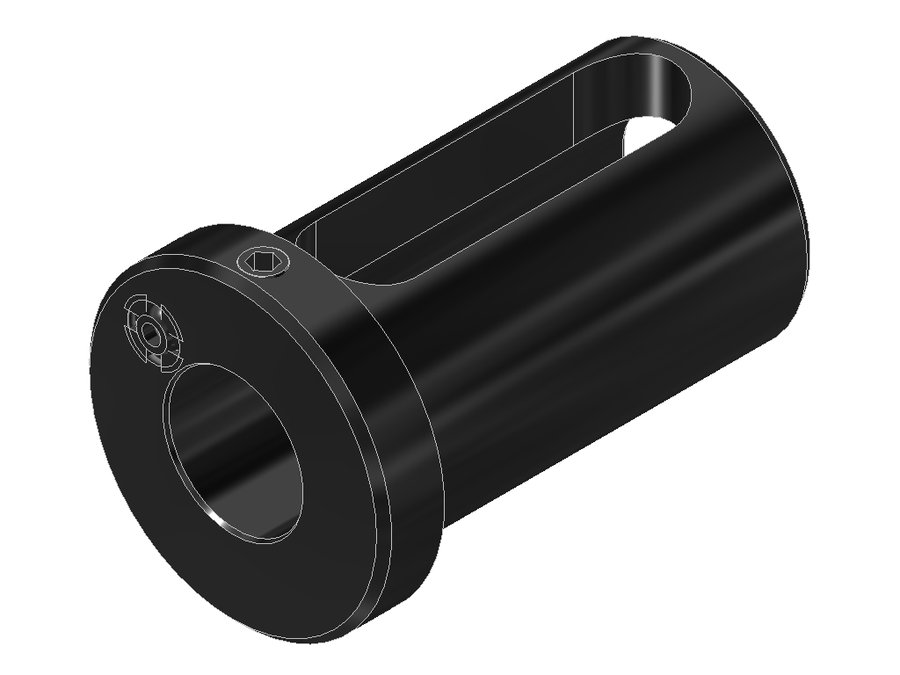

Втулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYL03202215
Код интерфейса инструментаZYL01802215
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø18
Вылет LPR8 мм
Масса0,25 кг
Общая длина61 мм
Заказной номер EWSS03904

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.3218G200IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

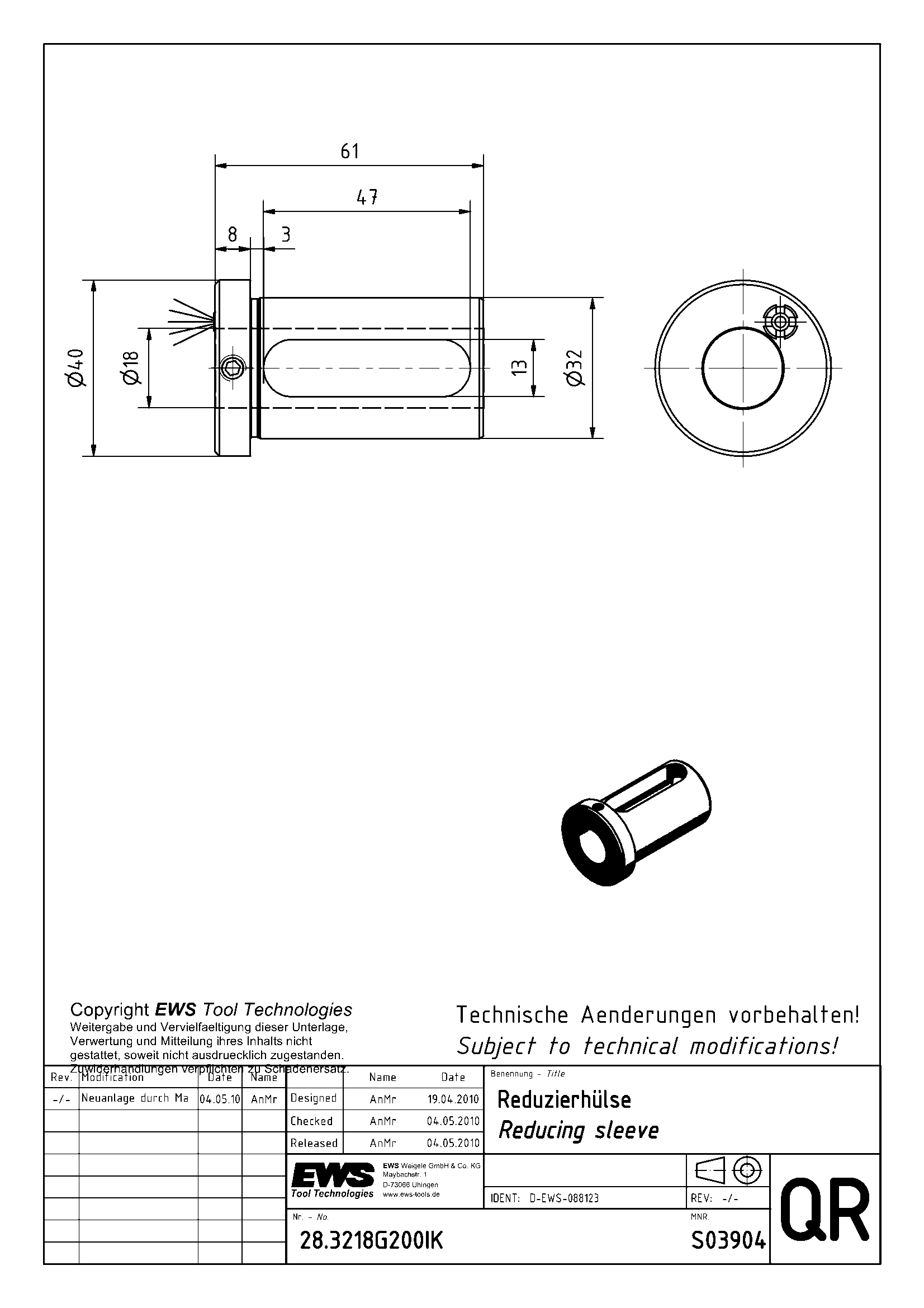

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3216320,22350——
28.3216G200320,25158нейтральноеборштанга Ø16
28.3216G200-GEW320,28858нейтральноеборштанга Ø16
28.3216G200IK320,27161нейтральноеборштанга Ø16
28.3216HYD32——нейтральноегидропатрон Ø16
28.3218G200320,23258нейтральноеборштанга Ø18
28.3218G200IK320,2561нейтральноеборштанга Ø18Текущая
28.3220320,18350——
28.3220G200320,2158нейтральноеборштанга Ø20
28.3220G200IK320,22761нейтральноеборштанга Ø20
28.3220G200M6320,23261нейтральноеборштанга Ø20
28.3220HYD320,229—нейтральноегидропатрон Ø20

Совместимость

Связанные позиции по данным производителя — 118 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 28.3218G200IK указан производителем как подходящий.

Инструмент статический112

  • 17.2532ABCДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABC, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532ABCVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABCV, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DE332, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DG200RLW, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFT, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFTTF, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532E332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532E332RLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332RL, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLV, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLW, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200V, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFT, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532MFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFTTF, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532TDX70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TDX70, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532TNEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TNE, хвостовик Ø25, отверстие Ø32 мм
  • 17.3032CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DG300RLW, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032E365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032E365A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300RLW, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300V, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRL, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFL, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFLZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFRДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFR, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFRZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFRZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LE365A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LT10Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LT10, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032TNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032TNX65, хвостовик Ø30, отверстие Ø32 мм

Показаны первые 40 из 112. Остальные — в разделе Инструмент статический.

Переходники4

  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
  • 28.5032SВтулка переходная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм

Адаптеры с хвостовиком по DIN 698712

  • 27.SK4032L75WPДержавка для свёрл со сменными пластинами EWS 27.SK4032L75WP, SK40, d 32 мм, вылет LPR 75 мм
  • 27.SK5032L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5032L70WP, SK50, d 32 мм, вылет LPR 70 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
