EWS · Втулки редукционные EWS · арт. 28.3220G200M6

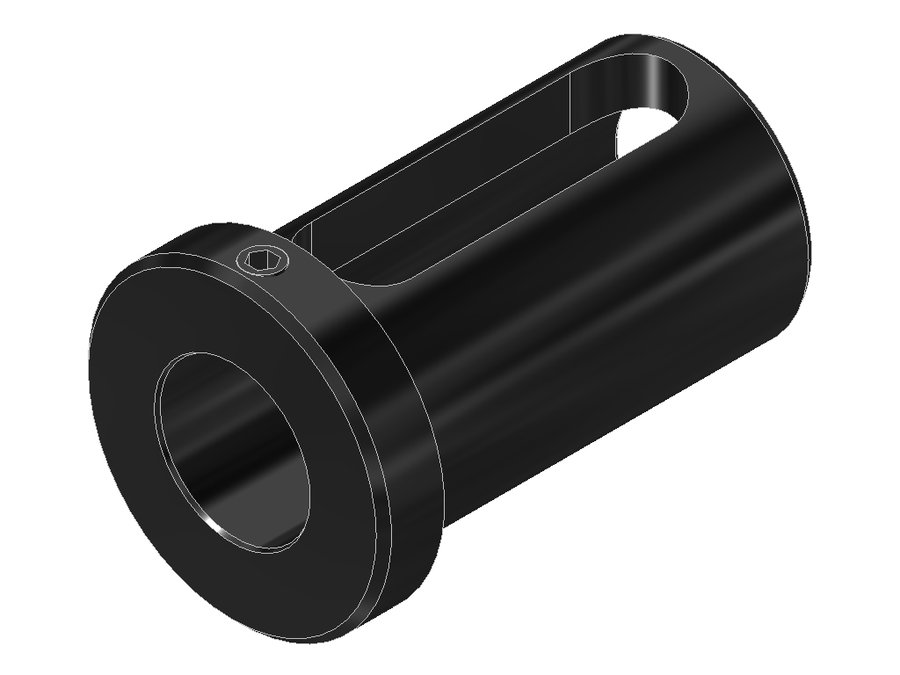

Втулка редукционная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм

Угол выхода	0°
Диаметр корпуса	40 мм
Код интерфейса станка	ZYL03202215
Код интерфейса инструмента	ZYL02002215
Диаметр хвостовика	32 мм
Исполнение	нейтральное
Присоединение инструмента	Ø 20.0 (boring bar)
Вылет LPR	8 мм
Масса	0,232 кг
Общая длина	61 мм
Заказной номер EWS	219231

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

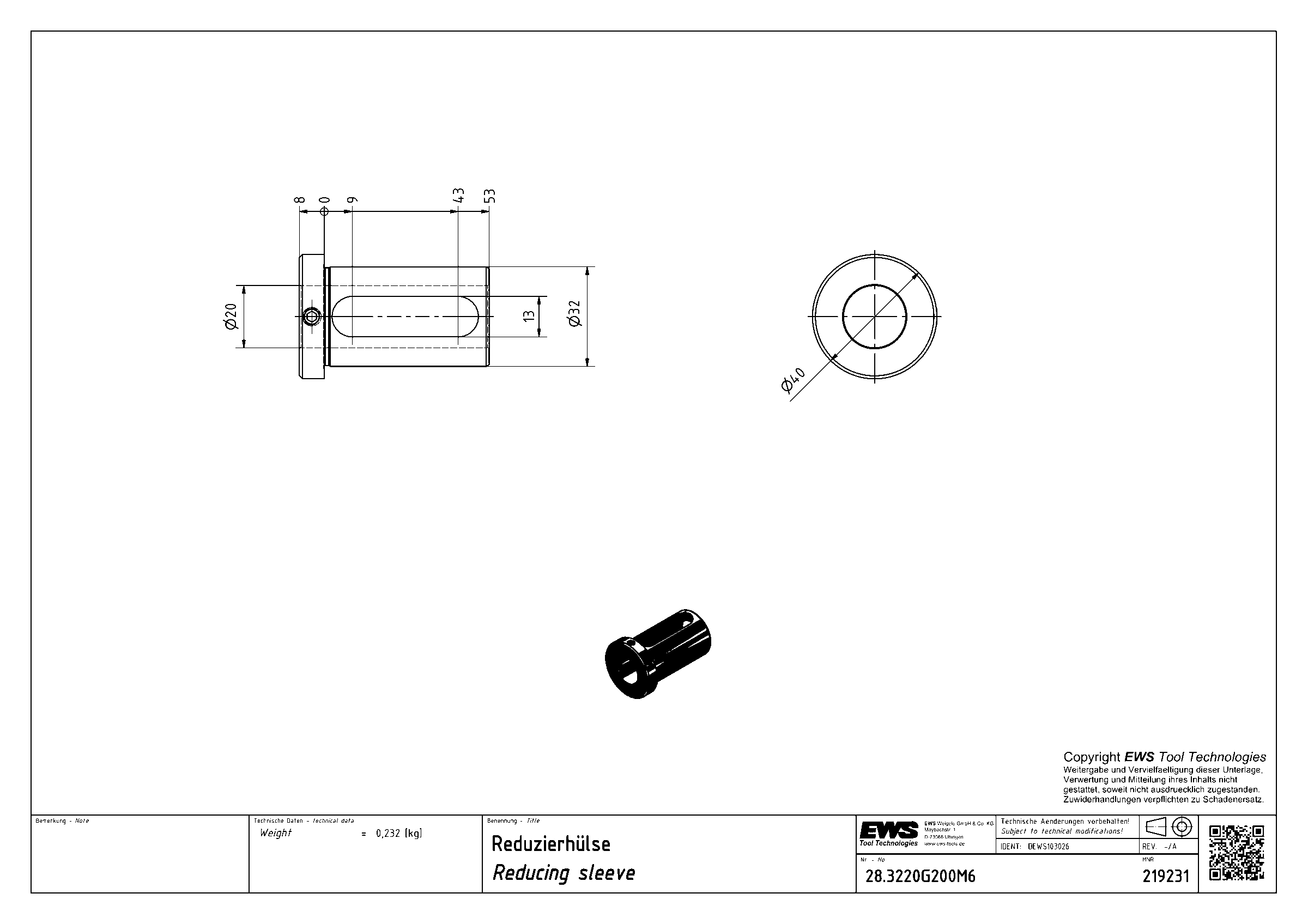

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.3216HYD	32	0	—	нейтральное	Hydraulic chuck Ø 16.0
28.3218G200	32	0,232	58	нейтральное	Ø 18.0 (boring bar)
28.3218G200IK	32	0,25	61	нейтральное	Ø 18.0 (boring bar)
28.3220	32	0,183	50	—	—
28.3220G200	32	0,21	58	нейтральное	Ø 20.0 (boring bar)
28.3220G200IK	32	0,227	61	нейтральное	Ø 20.0 (boring bar)
28.3220G200M6	32	0,232	61	нейтральное	Ø 20.0 (boring bar)	Текущая
28.3220HYD	32	0,229	—	нейтральное	Hydraulic chuck Ø 20.0
28.3225	32	0,12	50	—	—
28.3225G200	32	0,142	58	нейтральное	Ø 25.0 (boring bar)
28.3225G200M6	32	0,16	61	нейтральное	Ø 25.0 (boring bar)
28.3225HYD	32	0	—	нейтральное	Hydraulic chuck Ø 25.0

Показать ещё · всего в серии 156
