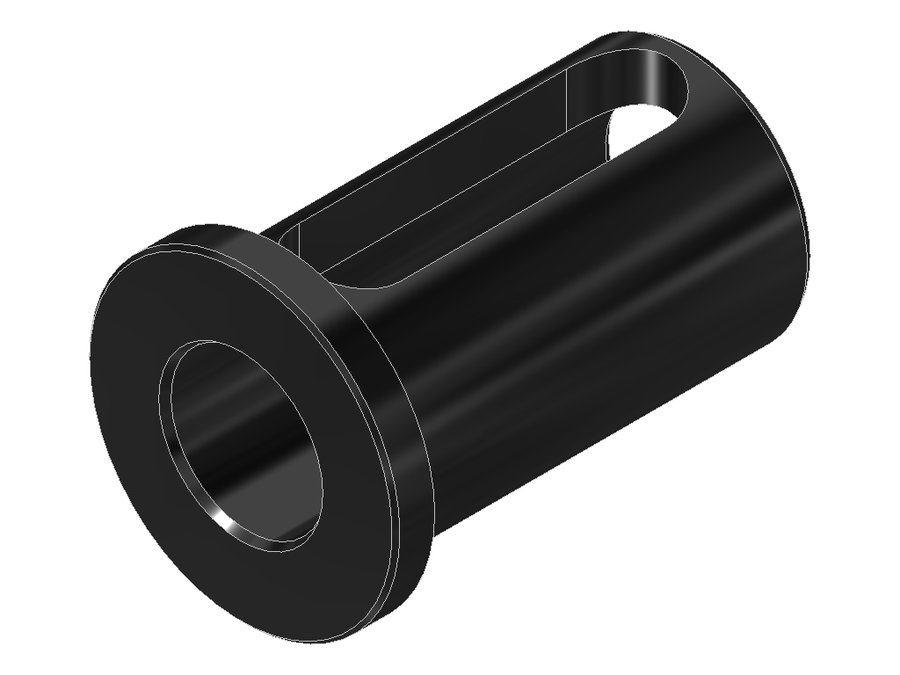

Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
EWS · Втулки переходные EWS · арт. 28.3220G200

Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYL03202215
Код интерфейса инструментаZYL02002215
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø20
Вылет LPR5 мм
Масса0,21 кг
Общая длина58 мм
Заказной номер EWS135770

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.3220G200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

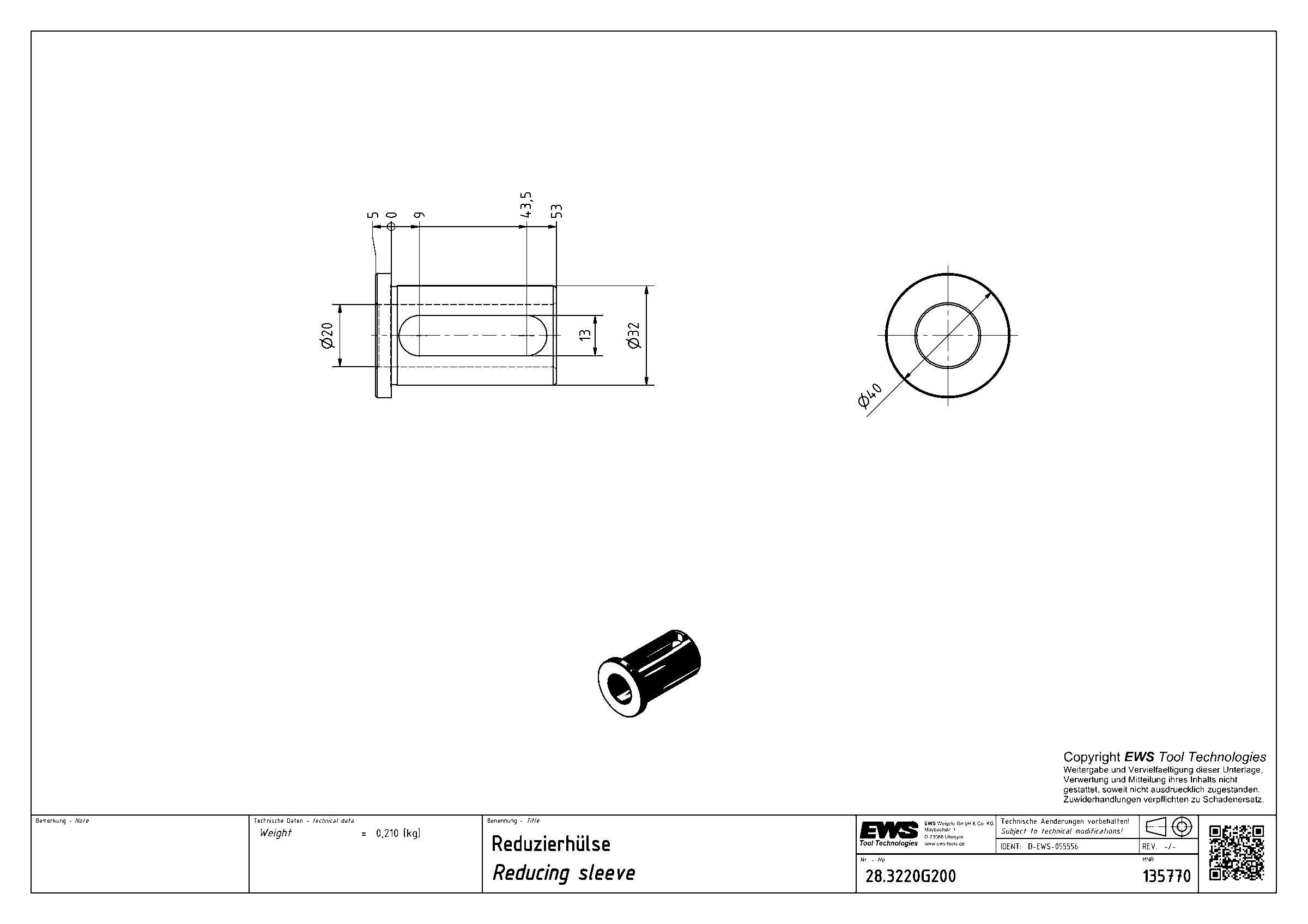

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3216G200-GEW320,28858нейтральноеборштанга Ø16
28.3216G200IK320,27161нейтральноеборштанга Ø16
28.3216HYD32——нейтральноегидропатрон Ø16
28.3218G200320,23258нейтральноеборштанга Ø18
28.3218G200IK320,2561нейтральноеборштанга Ø18
28.3220320,18350——
28.3220G200320,2158нейтральноеборштанга Ø20Текущая
28.3220G200IK320,22761нейтральноеборштанга Ø20
28.3220G200M6320,23261нейтральноеборштанга Ø20
28.3220HYD320,229—нейтральноегидропатрон Ø20
28.3225320,1250——
28.3225G200320,14258нейтральноеборштанга Ø25

Совместимость

Связанные позиции по данным производителя — 139 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.3220G200.

Переходники21
