EWS · Втулки редукционные EWS · арт. 28.4032

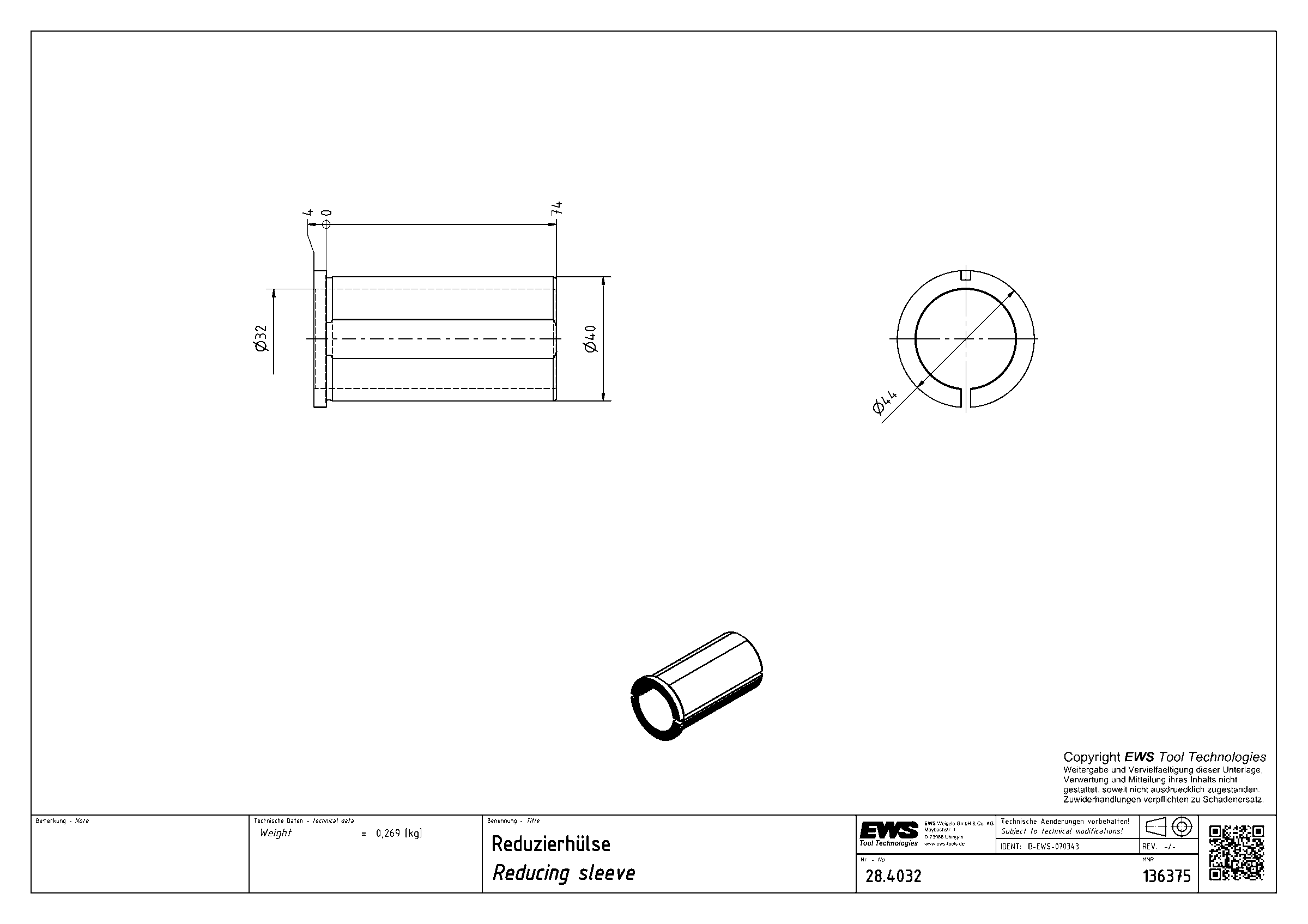

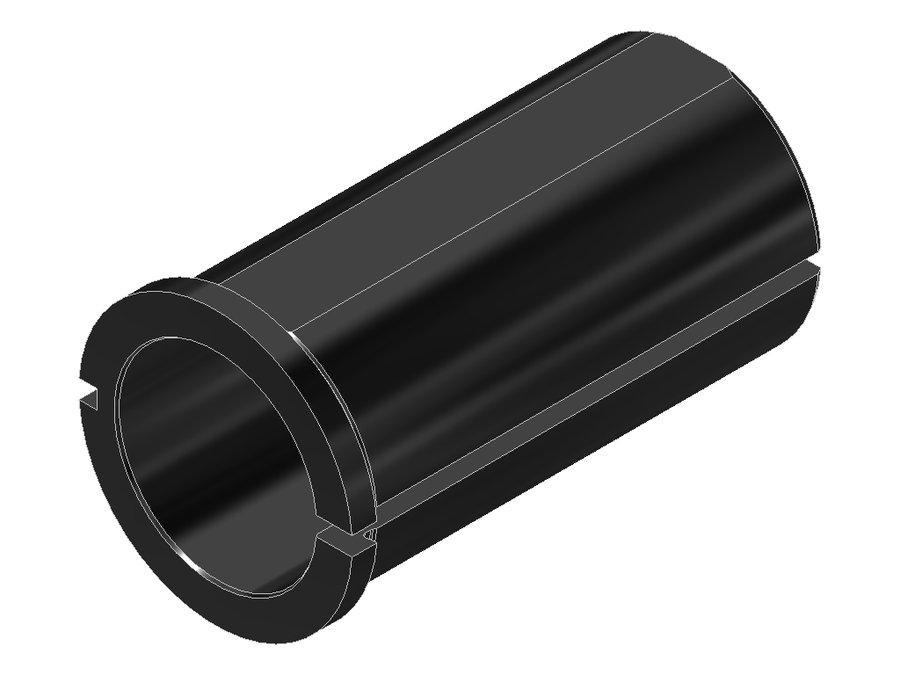

Втулка редукционная EWS 28.4032, хвостовик Ø40, отверстие Ø32 мм
| Код интерфейса станка | ZYL04002205 |
|---|---|
| Код интерфейса инструмента | ZYL03202205 |
| Диаметр буртика | 44 мм |
| Диаметр хвостовика | 40 мм |
| Масса | 0,269 кг |
| Общая длина | 78 мм |
| Заказной номер EWS | 136375 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.4020SIK | 40 | 0,416 | 61 | нейтральное | Ø 20.0 (boring bar) | |
| 28.4025 | 40 | 0,452 | 78 | — | — | |
| 28.4025S | 40 | 0,32 | 58 | нейтральное | Ø 25.0 (boring bar) | |
| 28.4025S-M6 | 40 | 0,345 | 61 | нейтральное | Ø 25.0 (boring bar) | |
| 28.4025SIK | 40 | 0,343 | 61 | нейтральное | Ø 25.0 (boring bar) | |
| 28.4031.75S | 40 | 0,2 | 58 | нейтральное | Boring bar Ø 1 1/4" | |
| 28.4032 | 40 | 0,269 | 78 | — | — | Текущая |
| 28.4032S | 40 | 0,195 | 58 | нейтральное | Ø 32.0 (boring bar) | |
| 28.4032S-M6 | 40 | 0,212 | 61 | нейтральное | Ø 32.0 (boring bar) | |
| 28.5006S | 50 | 1,103 | 75 | нейтральное | Ø 6.0 (boring bar) | |
| 28.5008S | 50 | 1,108 | 75 | нейтральное | Ø 8.0 (boring bar) | |
| 28.5010S | 50 | 1,098 | 75 | нейтральное | Ø 10.0 (boring bar) |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 28.4032.
Переходники7
- 28.3206Втулка редукционная EWS 28.3206, хвостовик Ø32, отверстие Ø6 мм
- 28.3208Втулка редукционная EWS 28.3208, хвостовик Ø32, отверстие Ø8 мм
- 28.3210Втулка редукционная EWS 28.3210, хвостовик Ø32, отверстие Ø10 мм
- 28.3212Втулка редукционная EWS 28.3212, хвостовик Ø32, отверстие Ø12 мм
- 28.3216Втулка редукционная EWS 28.3216, хвостовик Ø32, отверстие Ø16 мм
- 28.3220Втулка редукционная EWS 28.3220, хвостовик Ø32, отверстие Ø20 мм
- 28.3225Втулка редукционная EWS 28.3225, хвостовик Ø32, отверстие Ø25 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
