EWS · Втулки редукционные EWS · арт. 28.4025SIK

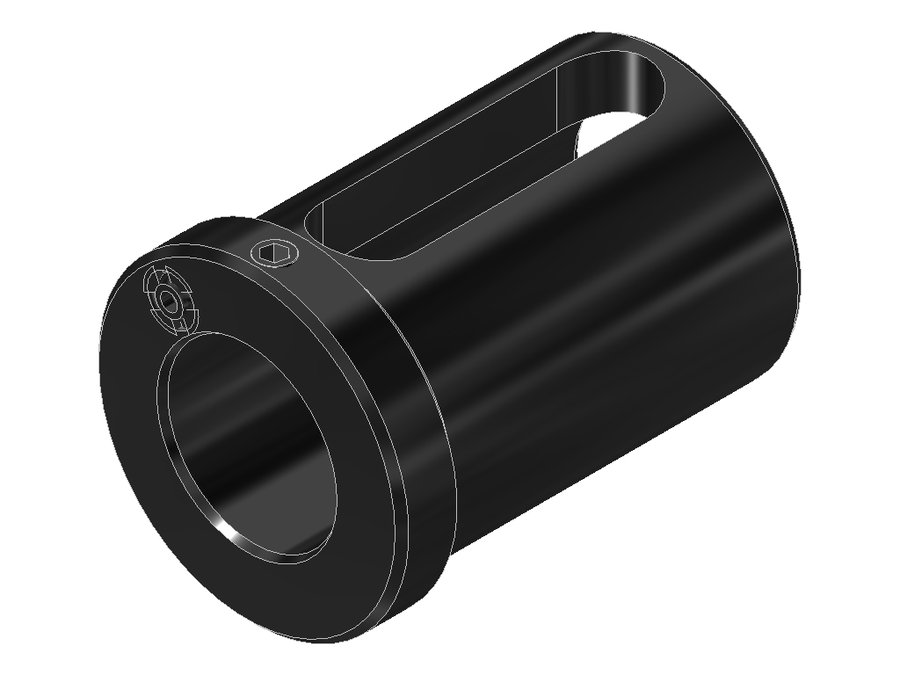

Втулка редукционная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм

Угол выхода	0°
Диаметр корпуса	45 мм
Код интерфейса станка	ZYL04002215
Код интерфейса инструмента	ZYL02502215
Диаметр хвостовика	40 мм
Исполнение	нейтральное
Присоединение инструмента	Ø 25.0 (boring bar)
Вылет LPR	8 мм
Масса	0,343 кг
Общая длина	61 мм
Заказной номер EWS	136449

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

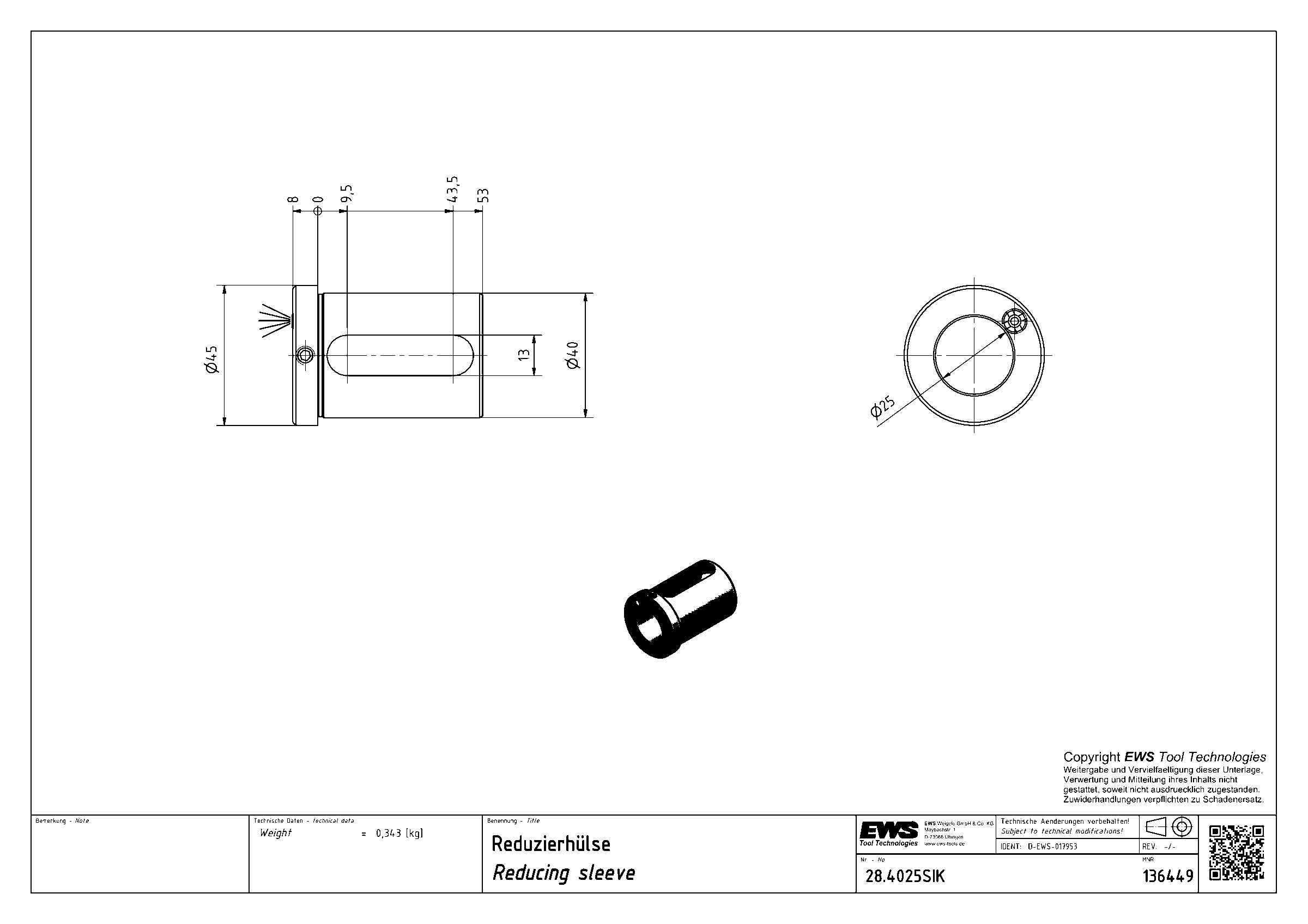

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.4020S	40	0,388	58	нейтральное	Ø 20.0 (boring bar)
28.4020S-GEW	40	0,428	58	нейтральное	Ø 20.0 (boring bar)
28.4020SIK	40	0,416	61	нейтральное	Ø 20.0 (boring bar)
28.4025	40	0,452	78	—	—
28.4025S	40	0,32	58	нейтральное	Ø 25.0 (boring bar)
28.4025S-M6	40	0,345	61	нейтральное	Ø 25.0 (boring bar)
28.4025SIK	40	0,343	61	нейтральное	Ø 25.0 (boring bar)	Текущая
28.4031.75S	40	0,2	58	нейтральное	Boring bar Ø 1 1/4"
28.4032	40	0,269	78	—	—
28.4032S	40	0,195	58	нейтральное	Ø 32.0 (boring bar)
28.4032S-M6	40	0,212	61	нейтральное	Ø 32.0 (boring bar)
28.5006S	50	1,103	75	нейтральное	Ø 6.0 (boring bar)

Показать ещё · всего в серии 156
