EWS · Втулки редукционные EWS · арт. 28.4031.75S

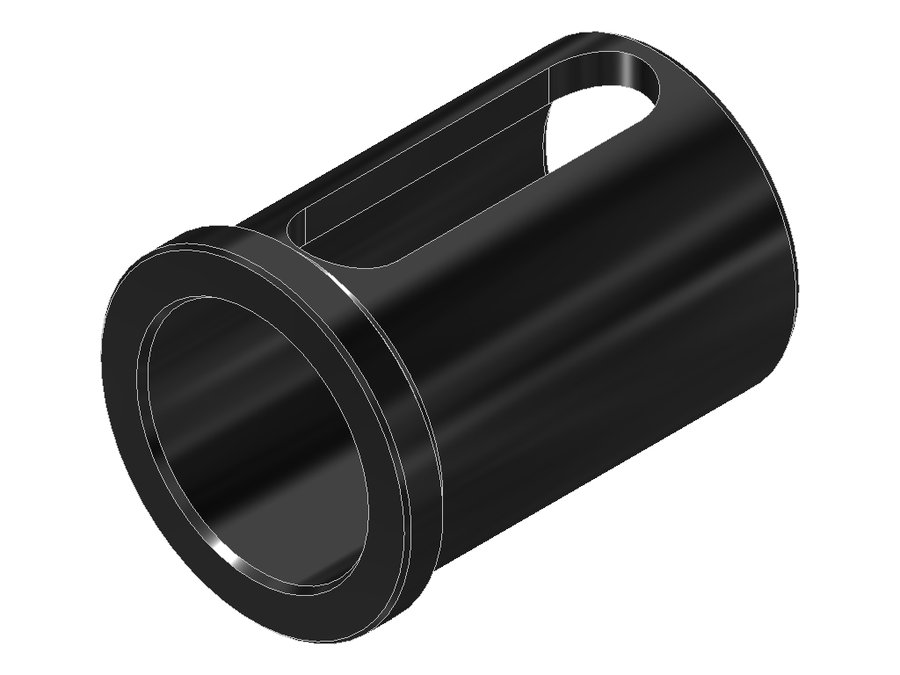

Втулка редукционная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31.75 мм (1 1/4")

Угол выхода	0°
Диаметр корпуса	44 мм
Код интерфейса станка	ZYL04002215
Код интерфейса инструмента	ZYL12502235
Диаметр хвостовика	40 мм
Исполнение	нейтральное
Присоединение инструмента	Boring bar Ø 1 1/4"
Вылет LPR	5 мм
Масса	0,2 кг
Общая длина	58 мм
Заказной номер EWS	136430

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

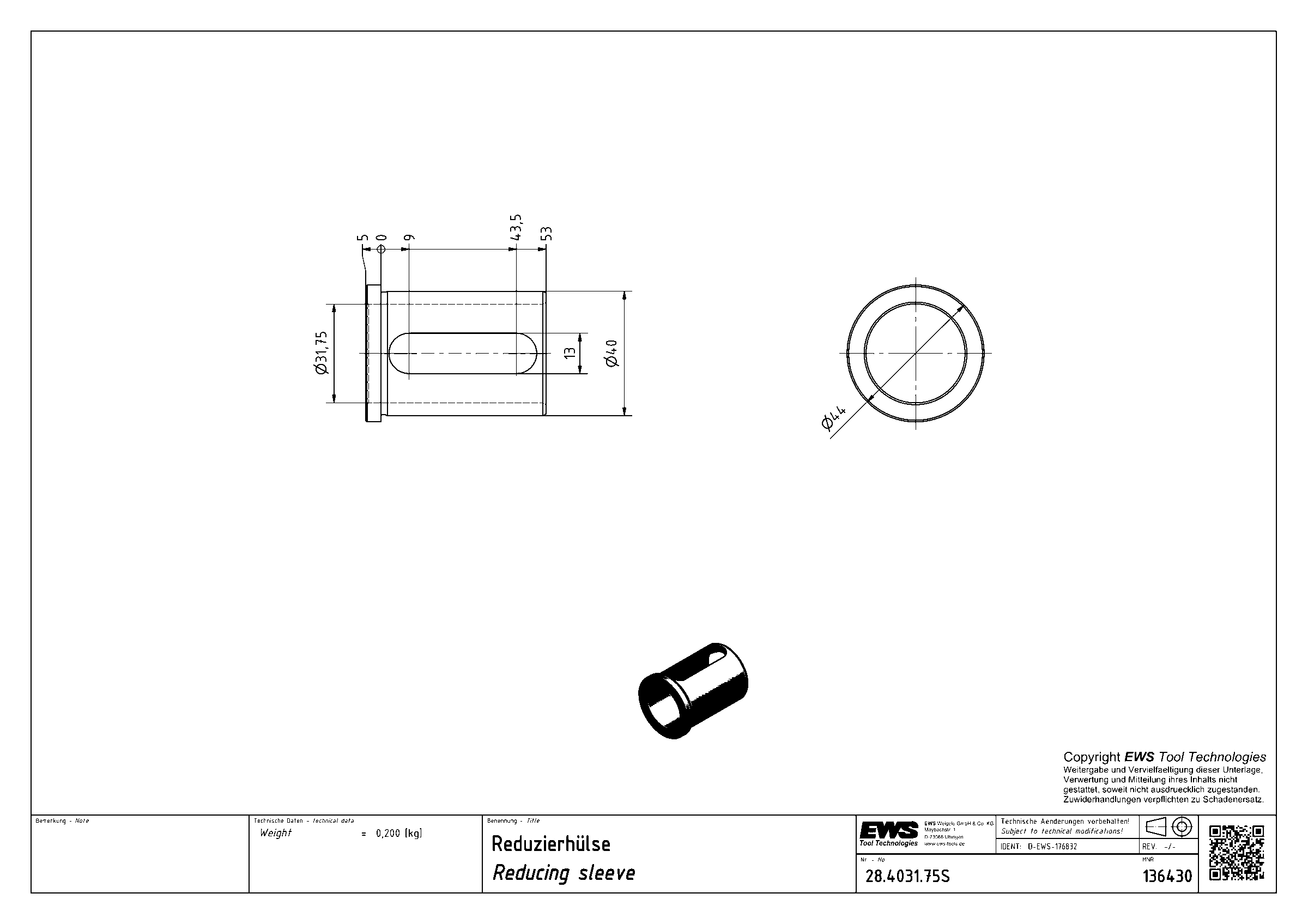

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.4020S-GEW	40	0,428	58	нейтральное	Ø 20.0 (boring bar)
28.4020SIK	40	0,416	61	нейтральное	Ø 20.0 (boring bar)
28.4025	40	0,452	78	—	—
28.4025S	40	0,32	58	нейтральное	Ø 25.0 (boring bar)
28.4025S-M6	40	0,345	61	нейтральное	Ø 25.0 (boring bar)
28.4025SIK	40	0,343	61	нейтральное	Ø 25.0 (boring bar)
28.4031.75S	40	0,2	58	нейтральное	Boring bar Ø 1 1/4"	Текущая
28.4032	40	0,269	78	—	—
28.4032S	40	0,195	58	нейтральное	Ø 32.0 (boring bar)
28.4032S-M6	40	0,212	61	нейтральное	Ø 32.0 (boring bar)
28.5006S	50	1,103	75	нейтральное	Ø 6.0 (boring bar)
28.5008S	50	1,108	75	нейтральное	Ø 8.0 (boring bar)

Показать ещё · всего в серии 156

Совместимость

Связанные позиции по данным производителя — 115 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.4031.75S.

Инструмент статический1

19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31.75, EWS Varia VXT3 - адаптер

Подходит к позициям

У этих позиций 28.4031.75S указан производителем как подходящий.

Инструмент статический110

17.2540G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2540G200RLW, хвостовик Ø25, отверстие Ø40 мм
17.3040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040CTXTF, хвостовик Ø30, отверстие Ø40 мм
17.3040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм
17.3040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTX, хвостовик Ø30, отверстие Ø40 мм
17.3040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF, хвостовик Ø30, отверстие Ø40 мм
17.3040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF-PL, хвостовик Ø30, отверстие Ø40 мм
17.3040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTX, хвостовик Ø30, отверстие Ø40 мм
17.3040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTXTF, хвостовик Ø30, отверстие Ø40 мм
17.4040CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм
17.4040CTXRLTFLZ0-VSДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXRLTFLZ0-VS, хвостовик Ø40, отверстие Ø40 мм
17.4040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTX, хвостовик Ø40, отверстие Ø40 мм
17.4040DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040DMP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DMP620, хвостовик Ø40, отверстие Ø40 мм
17.4040DSQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DSQT15, хвостовик Ø40, отверстие Ø40 мм
17.4040DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DTOEMX100, хвостовик Ø40, отверстие Ø40 мм
17.4040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G300RLW, хвостовик Ø40, отверстие Ø40 мм
17.4040G400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G400RLW, хвостовик Ø40, отверстие Ø40 мм
17.4040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTX, хвостовик Ø40, отверстие Ø40 мм
17.4040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTX, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXRLTFLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXRLTFRZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXRLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LT15, хвостовик Ø40, отверстие Ø40 мм
17.4040LTOEMX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LTOEMX120, хвостовик Ø40, отверстие Ø40 мм
17.4040MP610Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP610, хвостовик Ø40, отверстие Ø40 мм
17.4040MP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм
17.4040MT20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MT20, хвостовик Ø40, отверстие Ø40 мм
17.4040NZ2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040NZ2000, хвостовик Ø40, отверстие Ø40 мм
17.4040SQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм
17.4040TOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм
17.5040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXTF-PL, хвостовик Ø50, отверстие Ø40 мм
17.5040CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXX120, хвостовик Ø50, отверстие Ø40 мм
17.5040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DCTXTF-PL, хвостовик Ø50, отверстие Ø40 мм

Показаны первые 40 из 110. Остальные — в разделе Инструмент статический.

Адаптеры с хвостовиком по DIN 698712

27.SK4040L115WPДержавка для свёрл со сменными пластинами EWS 27.SK4040L115WP, SK40, d 40 мм, вылет LPR 115 мм
27.SK5040L80WPДержавка для свёрл со сменными пластинами EWS 27.SK5040L80WP, SK50, d 40 мм, вылет LPR 80 мм

Переходники2

28.5040SВтулка редукционная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
28.5040SIKВтулка редукционная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм
