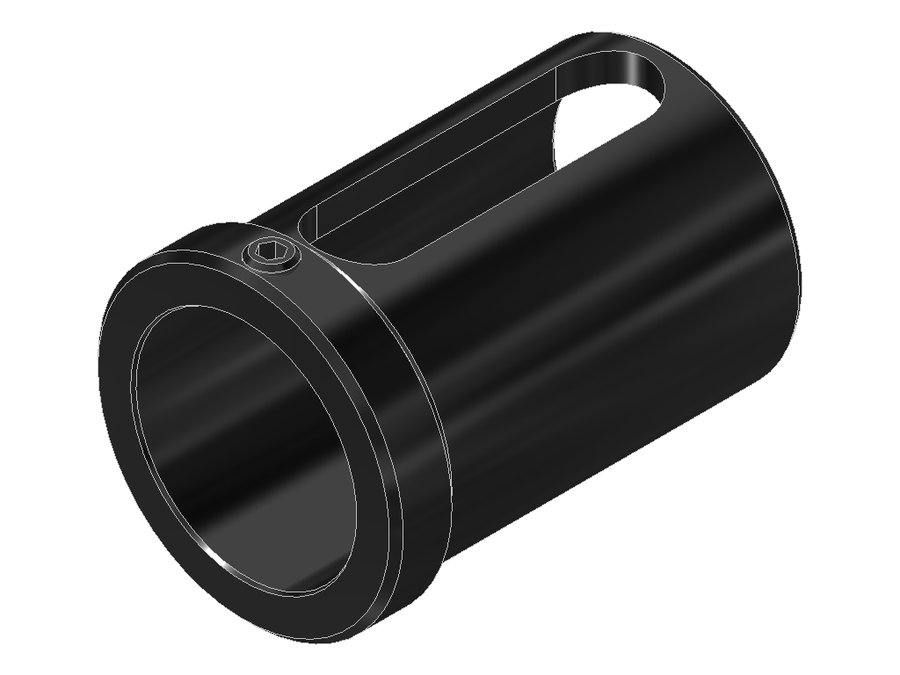

Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
EWS · Втулки переходные EWS · арт. 28.4032S-M6

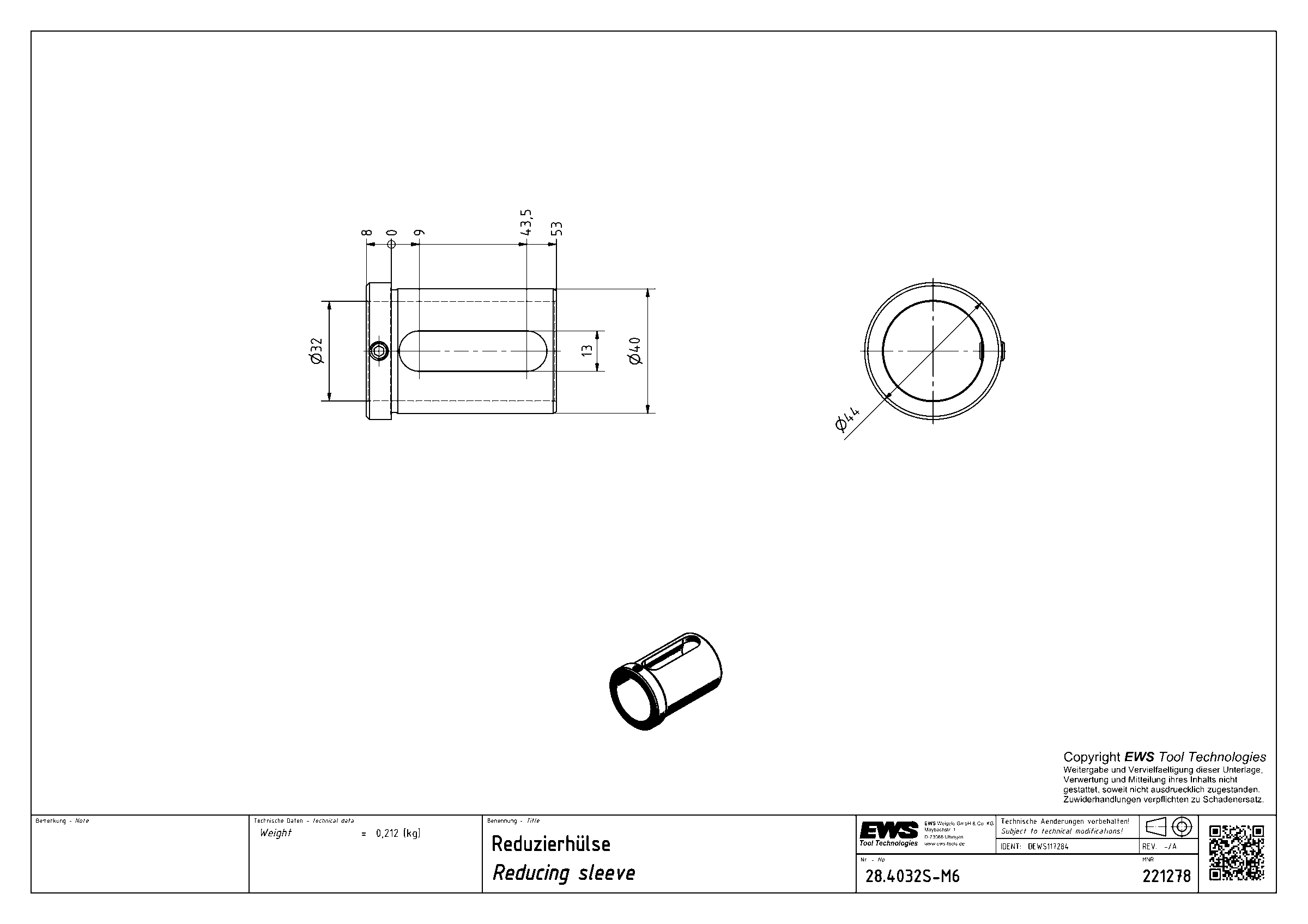

Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм

Угол выхода0°
Диаметр корпуса44 мм
Код интерфейса станкаZYL04002215
Код интерфейса инструментаZYL03202215
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø32
Вылет LPR8 мм
Масса0,212 кг
Общая длина61 мм
Заказной номер EWS221278

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.4032S-M6 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.4025S400,3258нейтральноеборштанга Ø25
28.4025S-M6400,34561нейтральноеборштанга Ø25
28.4025SIK400,34361нейтральноеборштанга Ø25
28.4031.75S400,258нейтральноеборштанга Ø1 1/4"
28.4032400,26978——
28.4032S400,19558нейтральноеборштанга Ø32
28.4032S-M6400,21261нейтральноеборштанга Ø32Текущая
28.5006S501,10375нейтральноеборштанга Ø6
28.5008S501,10875нейтральноеборштанга Ø8
28.5010S501,09875нейтральноеборштанга Ø10
28.5010SIK501,11978нейтральноеборштанга Ø10
28.5012S501,0775нейтральноеборштанга Ø12

Совместимость

Связанные позиции по данным производителя — 144 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →
