EWS · Втулки редукционные EWS · арт. 28.5008S

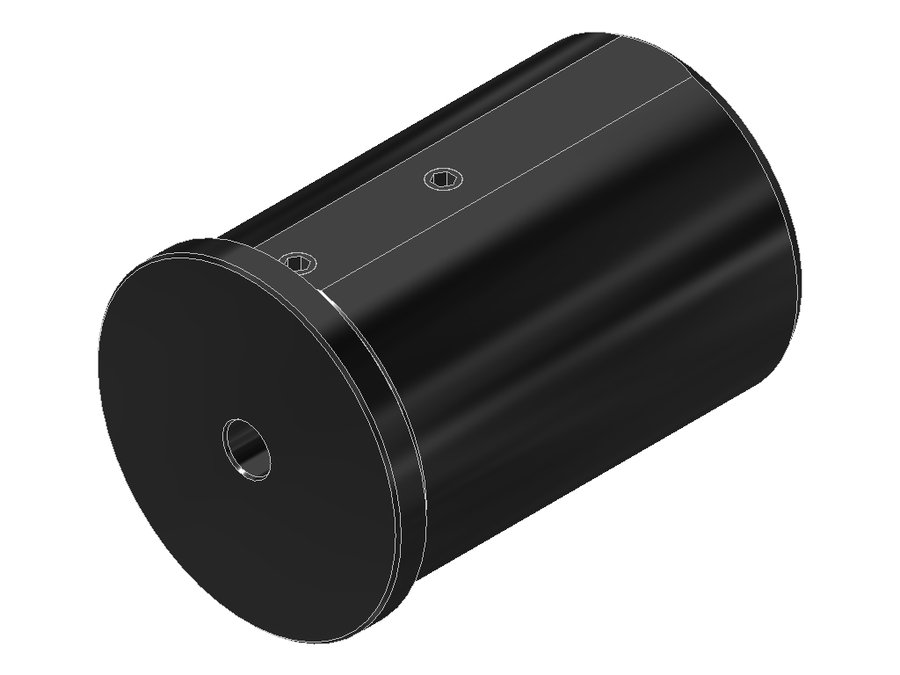

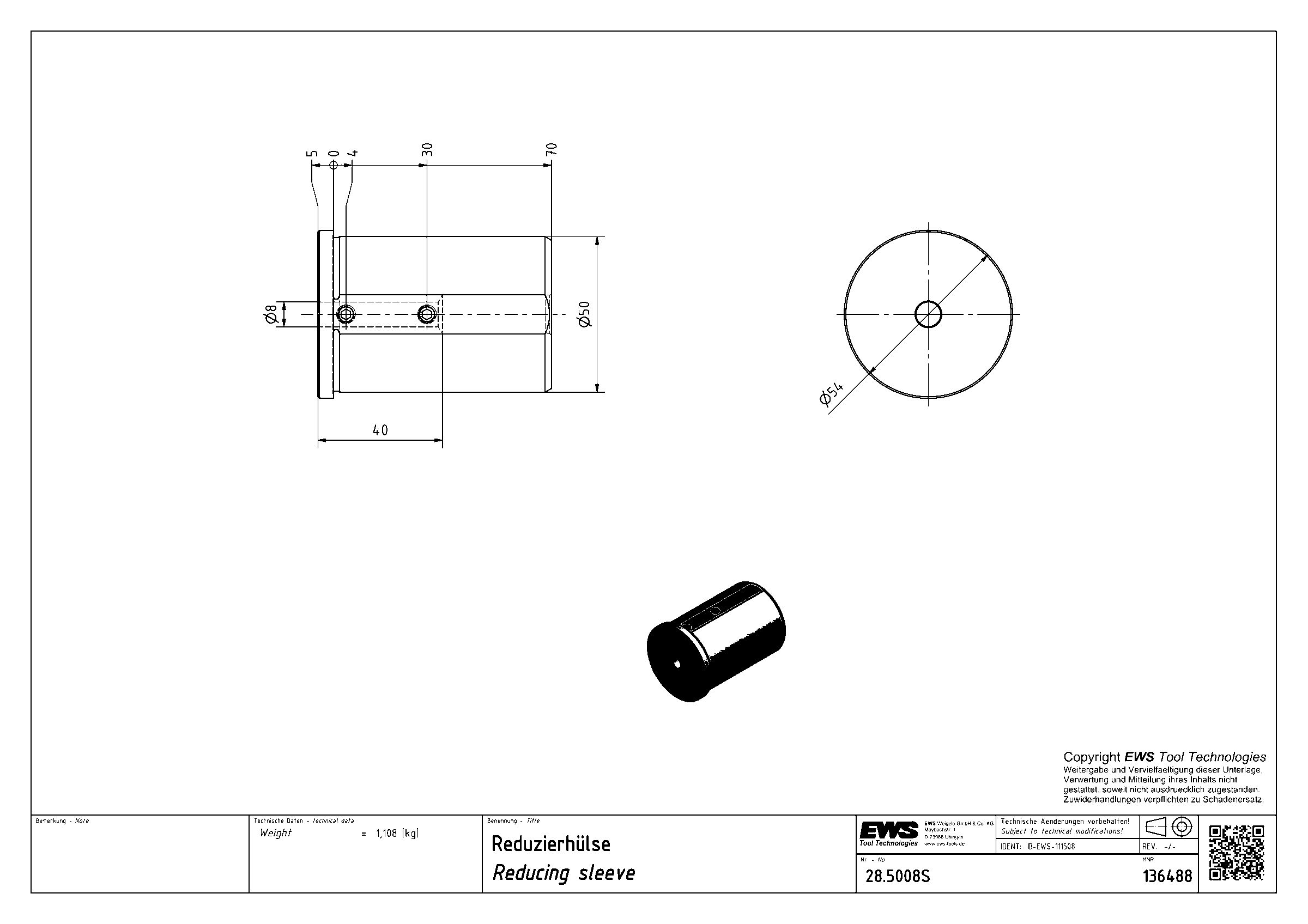

Втулка редукционная EWS 28.5008S, хвостовик Ø50, отверстие Ø8 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 54 мм |
| Код интерфейса станка | ZYL05002215 |
| Код интерфейса инструмента | ZYL00802215 |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 8.0 (boring bar) |
| Вылет LPR | 5 мм |
| Масса | 1,108 кг |
| Общая длина | 75 мм |
| Заказной номер EWS | 136488 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.4025SIK | 40 | 0,343 | 61 | нейтральное | Ø 25.0 (boring bar) | |
| 28.4031.75S | 40 | 0,2 | 58 | нейтральное | Boring bar Ø 1 1/4" | |
| 28.4032 | 40 | 0,269 | 78 | — | — | |
| 28.4032S | 40 | 0,195 | 58 | нейтральное | Ø 32.0 (boring bar) | |
| 28.4032S-M6 | 40 | 0,212 | 61 | нейтральное | Ø 32.0 (boring bar) | |
| 28.5006S | 50 | 1,103 | 75 | нейтральное | Ø 6.0 (boring bar) | |
| 28.5008S | 50 | 1,108 | 75 | нейтральное | Ø 8.0 (boring bar) | Текущая |
| 28.5010S | 50 | 1,098 | 75 | нейтральное | Ø 10.0 (boring bar) | |
| 28.5010SIK | 50 | 1,119 | 78 | нейтральное | Ø 10.0 (boring bar) | |
| 28.5012S | 50 | 1,07 | 75 | нейтральное | Ø 12.0 (boring bar) | |
| 28.5012SIK | 50 | 1,116 | 78 | нейтральное | Ø 12.0 (boring bar) | |
| 28.5016S | 50 | 0,932 | 75 | нейтральное | Ø 16.0 (boring bar) |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.5008S указан производителем как подходящий.
Инструмент статический19
- 17.5050CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
- 17.5050CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXX120, хвостовик Ø50, отверстие Ø50 мм
- 17.5050DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
- 17.5050DSQT28Z120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DSQT28Z120, хвостовик Ø50, отверстие Ø50 мм
- 17.5050MP630Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050MP630, хвостовик Ø50, отверстие Ø50 мм
- 17.5050SQT28Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050SQT28, хвостовик Ø50, отверстие Ø50 мм
- 17.5050TOEMX105Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм
- 17.BMT50BMT65X72Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X72Z77, BMT, отверстие Ø50 мм
- 17.BMT50BMT65X100Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X100Z77, BMT, отверстие Ø50 мм
- 17.BMT50NLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NL, BMT, отверстие Ø50 мм
- 17.BMT50NT42X120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NT42X120, BMT, отверстие Ø50 мм
- 17.BMT50P2100-STATДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм
- 17.BMT50QSM350Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50QSM350, BMT, отверстие Ø50 мм
- 19.5050Адаптер для инструмента EWS 19.5050, хвостовик Ø50, отверстие Ø50 мм
- 19.6050Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм
- 19.BMT50CTX510Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм
- 19.BMT50CTX620Адаптер для инструмента EWS 19.BMT50CTX620, BMT, отверстие Ø50 мм
- 19.BMT50MW400V12Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм
- 19.BMT50VL8Адаптер для инструмента EWS 19.BMT50VL8, BMT, отверстие Ø50 мм
Адаптеры с хвостовиком по DIN 698711
- 27.SK5050L90WPДержавка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм
