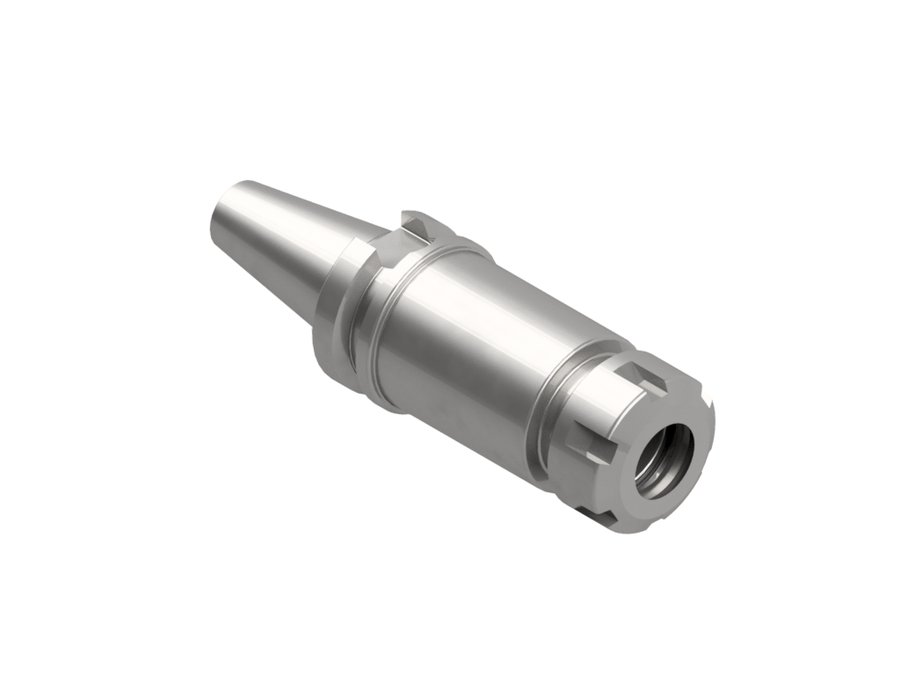

Патрон цанговый ER EWS 31.BT30R25L70, BT30, ER25, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.BT30R25L70

Патрон цанговый ER EWS 31.BT30R25L70, BT30, ER25, вылет LPR 70 мм

Диаметр корпуса42 мм
Код интерфейса станкаSKG03005195
Код интерфейса инструментаSZD01600295
Размер цангиER25
Диаметр буртика46 мм
Исполнениенейтральное
Присоединение к станкуSK30 BT
Функциональная длина48 мм
Вылет LPR70 мм
Масса1,2 кг
Общая длина118,3 мм
Заказной номер EWSW139216
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT30R25L704870118,3SK30 BTТекущая
31.BT40R16L10073100165,4SK40 BT
31.BT40R25L200173200265,4SK40 BT
31.BT40R32L704370135,4SK40 BT
31.BT40R32L160133160225,4SK40 BT
31.BT40R40L805380145,4SK40 BT
31.BT40R40L130103130195,4SK40 BT
31.BT50R16L160122160261,8SK50 BT
31.BT50R25L160122160261,8SK50 BT
31.HSK50AR16L10074100125—
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT30R25L70.

Гайки цанговые1

  • 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25

Ключи и отвёртки1

  • 225Ключ для зажимной гайки EWS 225

Цанги1
