EWS · Державки для врезания и отрезки EWS для BMT · арт. 32.BMT32NZLÜKIK

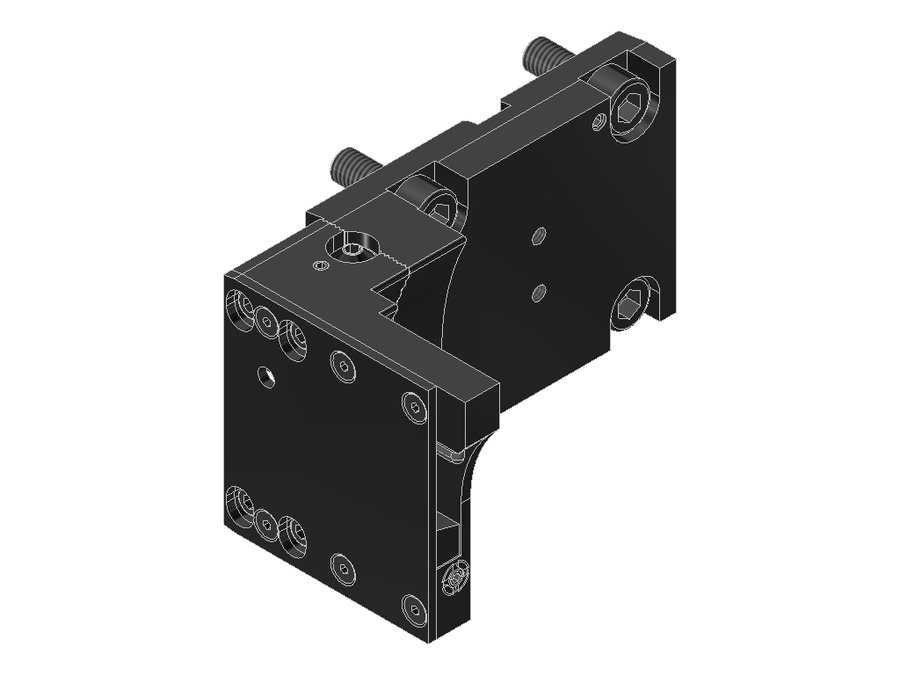

Державка для врезания и отрезки EWS 32.BMT32NZLÜKIK, BMT, размер 32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | PMC02500195 |
| Исполнение | левое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | Parting off blade 32 |
| Функциональная длина | 0 мм |
| Вылет LPR | 91 мм |
| Масса | 2,444 кг |
| Высота | 80 мм |
| Общая длина | 103,1 мм |
| Ширина | 149,93 мм |
| Заказной номер EWS | S03041 |
| Радиальная высота | 40 мм |
| Радиальная ширина | 99,93 мм |
| Функциональная ширина | 87,93 мм |
Другие типоразмеры серии
Державки для врезания и отрезки EWS для BMT — 29 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.BMT32LB2000LIK-STAT | BMT45x70 | Parting off blade 32 | 0 | 60 | 98 | 79,5 | |
| 32.BMT32LB4000IKFLEX | BMT60A Okuma | Parting off blade 32 | — | — | — | — | |
| 32.BMT32LT2000V16IKFLEX | BMT55 Okuma | Parting off blade 32 | 0 | 80 | 90 | 113,5 | |
| 32.BMT32NLLIK | BMT60 DMG Mori | Parting off blade 32 | 0 | 94,6 | 104 | 109,6 | |
| 32.BMT32NLLÜKIK | BMT60 DMG Mori | Parting off blade 32 | 0 | 94,6 | 104 | 109,6 | |
| 32.BMT32NZLIK | BMT40 DMG Mori | Parting off blade 32 | 6 | 91 | 80 | 103,1 | |
| 32.BMT32NZLÜKIK | BMT40 DMG Mori | Parting off blade 32 | 0 | 91 | 80 | 103,1 | Текущая |
| 32.BMT32QSM200LIK | BMT68 Mazak | Parting off blade 32 | 0 | 86 | 84 | 110 | |
| 32.BMT32QSM200LÜKIK | BMT68 Mazak | Parting off blade 32 | 1 | 86 | 84 | 110 | |
| 32.BMT32QSM350LIK | BMT80 Mazak | Parting off blade 32 | 0 | 86 | 100 | 113 | |
| 32.BMT32SL150ÜKIK | BMT32B | Parting off blade 32 | — | — | — | — | |
| 32.BMT32SL200ÜKIK | BMT32E | Parting off blade 32 | 16,5 | 68,5 | 100 | 118,5 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.BMT32NZLÜKIK.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
