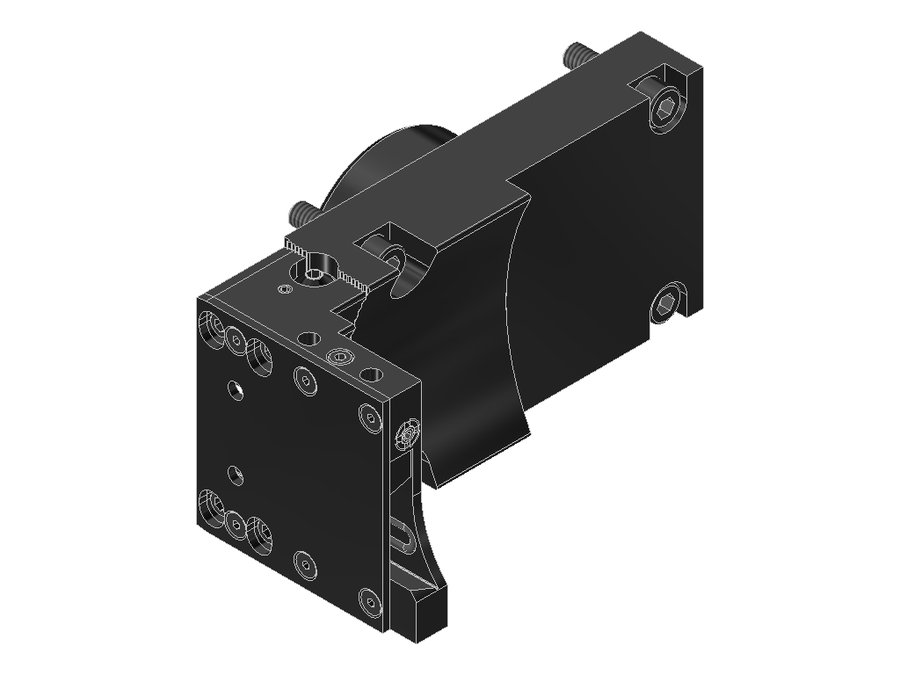

Державка для врезания и отрезки EWS 32.BMT32QSM200LIK, BMT, размер 32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | PMC02500195 |
| Исполнение | левое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | отрезной нож 32 |
| Вылет LPR | 86 мм |
| Масса | 3,941 кг |
| Высота | 84 мм |
| Общая длина | 110 мм |
| Ширина | 178,93 мм |
| Заказной номер EWS | 170700 |
| Радиальная высота | 42 мм |
| Радиальная ширина | 99,93 мм |
| Функциональная ширина | 87,93 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 32.BMT32QSM200LIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка отрезная
Совместимость с системами других производителей
Для отрезных лезвий с высотой хвостовика 32.
Универсальное применение
С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.BMT32LB4000IKFLEX | правое | BMT60A Okuma | отрезной нож 32 | — | — | — | |
| 32.BMT32LT2000V16IKFLEX | левое | BMT55 Okuma | отрезной нож 32 | 80 | 90 | 113,5 | |
| 32.BMT32NLLIK | левое | BMT60 DMG Mori | отрезной нож 32 | 94,6 | 104 | 109,6 | |
| 32.BMT32NLLÜKIK | левое | BMT60 DMG Mori | отрезной нож 32 | 94,6 | 104 | 109,6 | |
| 32.BMT32NZLIK | левое | BMT40 DMG Mori | отрезной нож 32 | 91 | 80 | 103,1 | |
| 32.BMT32NZLÜKIK | левое | BMT40 DMG Mori | отрезной нож 32 | 91 | 80 | 103,1 | |
| 32.BMT32QSM200LIK | левое | BMT68 Mazak | отрезной нож 32 | 86 | 84 | 110 | Текущая |
| 32.BMT32QSM200LÜKIK | левое | BMT68 Mazak | отрезной нож 32 | 86 | 84 | 110 | |
| 32.BMT32QSM350LIK | левое | BMT80 Mazak | отрезной нож 32 | 86 | 100 | 113 | |
| 32.BMT32SL150ÜKIK | левое | BMT32B | отрезной нож 32 | — | — | — | |
| 32.BMT32SL200ÜKIK | левое | BMT32E | отрезной нож 32 | 68,5 | 100 | 118,5 | |
| 32.BMT32TS4000V15LÜKIK | левое | BMT55F Takisawa | отрезной нож 32 | 85,5 | 100 | 100,5 |
Совместимость

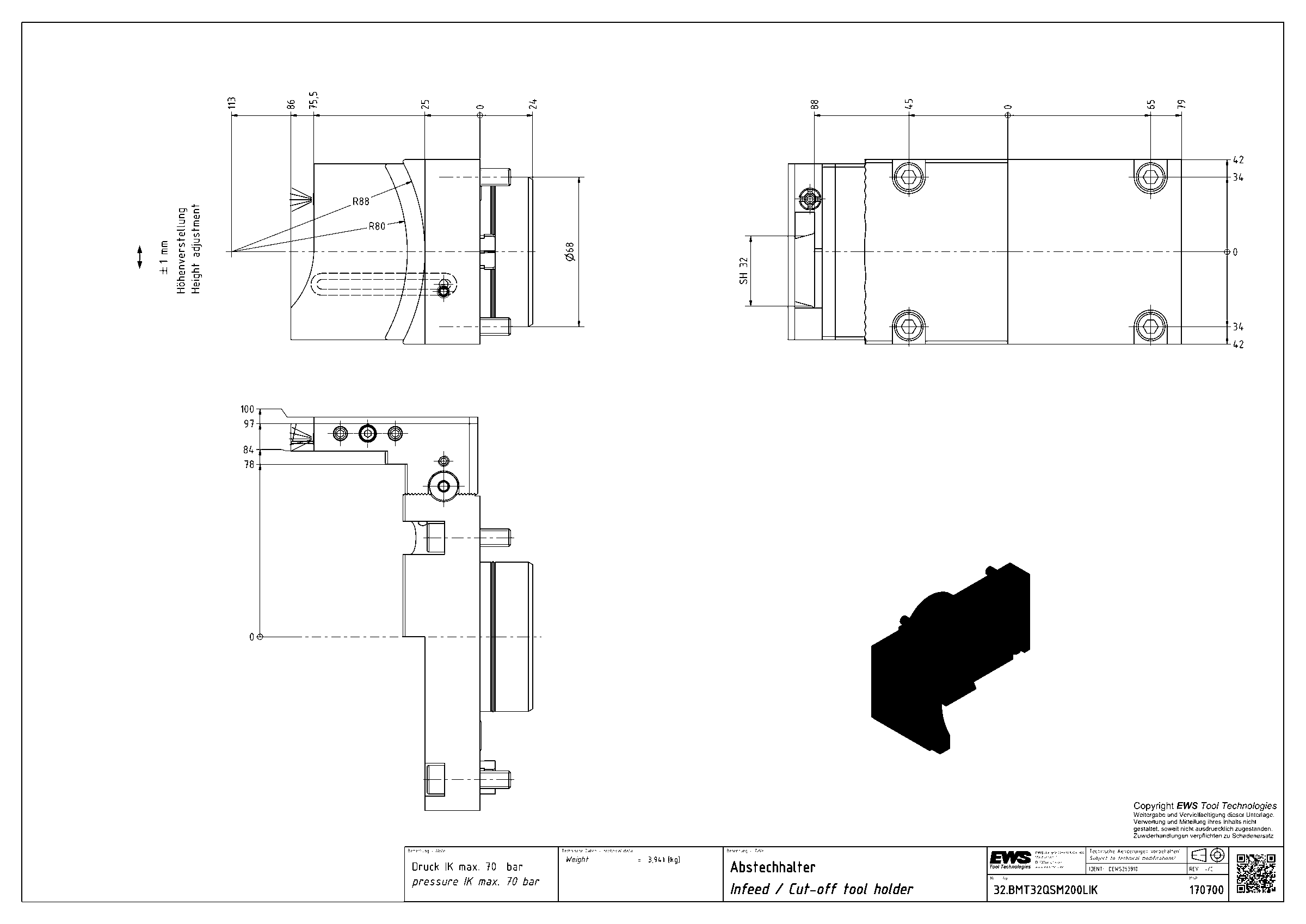

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.BMT32QSM200LIK.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
