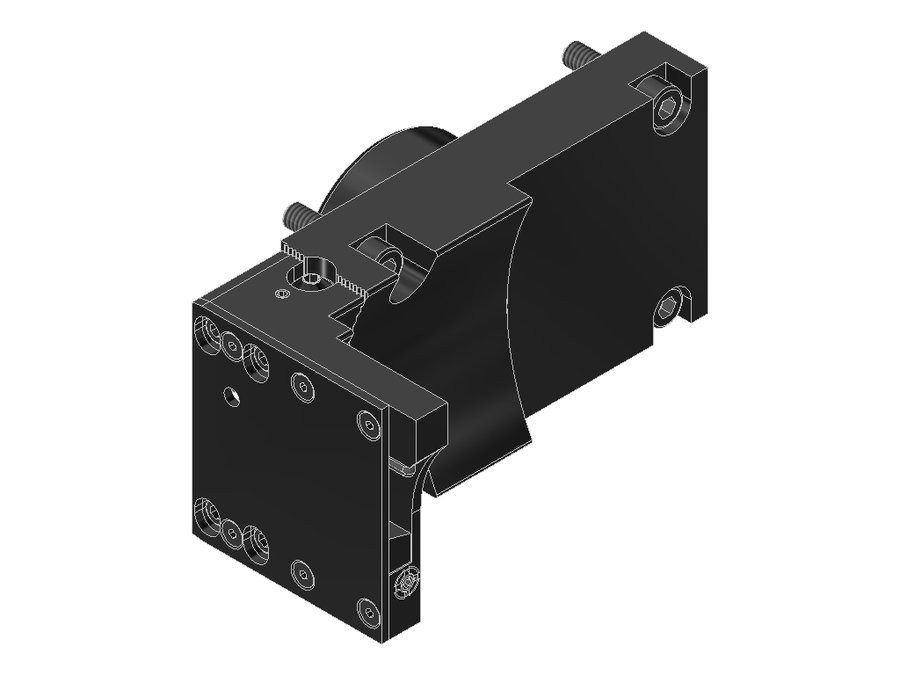

Державка для врезания и отрезки EWS 32.BMT32QSM200LÜKIK, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32QSM200LÜKIK

Державка для врезания и отрезки EWS 32.BMT32QSM200LÜKIK, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаотрезной нож 32
Функциональная длина1 мм
Вылет LPR86 мм
Масса3,941 кг
Высота84 мм
Общая длина110 мм
Ширина178,93 мм
Заказной номер EWS171998
Радиальная высота42 мм
Радиальная ширина99,93 мм
Функциональная ширина87,93 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32QSM200LÜKIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 328090113,5
32.BMT32NLLIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32NZLÜKIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32QSM200LIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM200LÜKIKлевоеBMT68 Mazakотрезной нож 328684110Текущая
32.BMT32QSM350LIKлевоеBMT80 Mazakотрезной нож 3286100113
32.BMT32SL150ÜKIKлевоеBMT32Bотрезной нож 32———
32.BMT32SL200ÜKIKлевоеBMT32Eотрезной нож 3268,5100118,5
32.BMT32TS4000V15LÜKIKлевоеBMT55F Takisawaотрезной нож 3285,5100100,5
32.BMT32VL2LIKлевоеBMT55отрезной нож 3285,510090,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32QSM200LÜKIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
