EWS · Державки токарные продольные EWS для VDI · арт. 4.3020/16

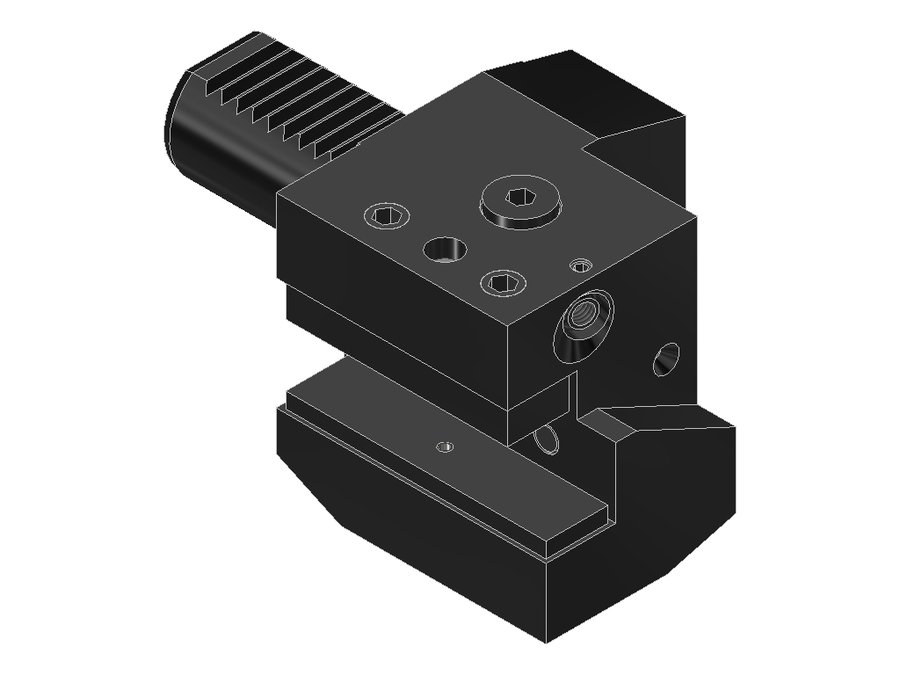

Державка токарная продольная EWS 4.3020/16, хвостовик Ø30, сечение 20×16 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | левое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 70 мм |
| Масса | 1,991 кг |
| Высота | 66 мм |
| Общая длина | 125 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 135419 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 41 мм |
| Функциональная ширина | 23 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.2519.05RLIKDML1=55 | VDI25 | хвостовик 3/4"x3/4" | 0 | 55 | 25 | 103 | |
| 4.2520 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.2520RL | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.2520RLIK | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.2520RLIKDML1=55 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.3019.05RLIKDML1=65 | VDI30 | хвостовик 3/4"x3/4" | 0 | 65 | 30 | 120 | |
| 4.3020/16 | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | Текущая |
| 4.3020IK | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 4.3020RLIK-PL | VDI30 Proline | хвостовик 20x20 | 0 | 60 | 30 | 115 | |
| 4.3020RLIKDML1=65 | VDI30 | хвостовик 20x20 | 0 | 65 | 30 | 120 | |
| 4.3020RLIKDML1=80 | VDI30 | хвостовик 20x20 | 0 | 80 | 30 | 135 | |
| 4.3025/20G300RLIKW | VDI30 | хвостовик 25x25 | 0 | 70 | 30 | 125 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.3020/16.
Документы по позиции
Для этой позиции документы пока не привязаны.
