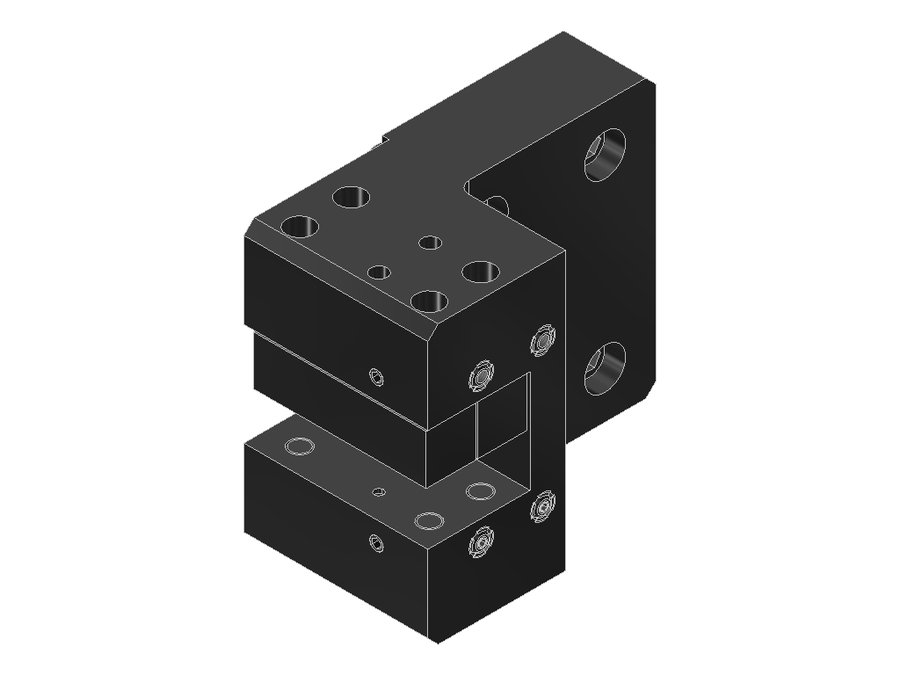

Державка токарная продольная EWS 4.BMT25DMT110, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB090B0015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT/VDI50 гибридный |
| Присоединение инструмента | хвостовик 25x25 |
| Масса | 9,095 кг |
| Заказной номер EWS | S03103 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT25DMT110 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.4025IK | VDI40 | хвостовик 25x25 | 85 | 40 | 80,5 | 148 | |
| 4.4025NZ2000RL | VDI40 | хвостовик 25x25 | 95 | 40 | 100 | 148 | |
| 4.4025RLIK-PL | VDI40 Proline | хвостовик 25x25 | 85 | 40 | 95 | 148 | |
| 4.4025SQT15 | VDI40, хвостовик повёрнут на 30° | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 4.4025SQT15IK | VDI40, хвостовик повёрнут на 30° | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 4.5025SQT28 | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 | |
| 4.5032/25 | VDI50 | хвостовик 32x32 | 100 | 50 | 95 | 178 | |
| 4.5032SQT28 | VDI50, хвостовик повёрнут на 30° | хвостовик 32x32 | 150 | 50 | 114 | 225,1 | |
| 4.6032/25 | VDI60 | хвостовик 32x32 | 125 | 60 | 105 | 219 | |
| 4.BMT25CTX510 | BMT/VDI40 гибридный | хвостовик 25x25 | 58 | — | 90 | — | |
| 4.BMT25CTX510IK | BMT/VDI40 гибридный | хвостовик 25x25 | 58 | — | 90 | — | |
| 4.BMT25DMT110 | BMT/VDI50 гибридный | хвостовик 25x25 | — | — | — | — | Текущая |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25DMT110.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
