EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT20BNDIK

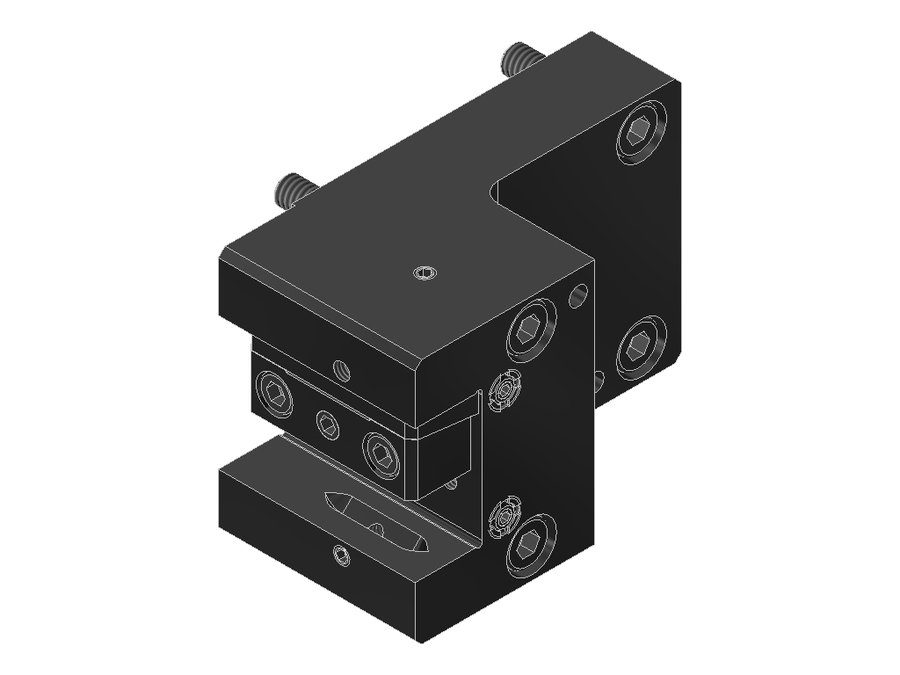

Державка токарная продольная EWS 4.BMT20BNDIK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB056A4515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT45A |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 2,46 кг |
| Высота | 74 мм |
| Общая длина | 66 мм |
| Ширина | 115 мм |
| Заказной номер EWS | 238537 |
| Радиальная высота | 37 мм |
| Радиальная ширина | 69 мм |
| Функциональная ширина | 49 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20BMT45IKX31Z69 | хвостовик 20x20 | 0 | BMT45 | 31 | 75 | 65 | |
| 4.BMT20BMT45IKZ42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45IKZ47X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45Z42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT55IKZ40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BMT55Z40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BNDIK | хвостовик 20x20 | 0 | BMT45A | 60 | 74 | 66 | Текущая |
| 4.BMT20DAS200-15° | хвостовик 20x20 | 0 | BMT55C | 65 | 120,84 | 70,4 | |
| 4.BMT20DBMT55IKSW330-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 115,21 | 77,6 | |
| 4.BMT20DBMT55IKSW350-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 20 | — | |
| 4.BMT20DBMT65IKX40SW365-15° | хвостовик 20x20 | 0 | BMT65 | 40 | 135,53 | 70 | |
| 4.BMT20DBMT65IKX85SW365-15° | хвостовик 20x20 | 0 | BMT65 | 85 | 127,84 | 89,9 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20BNDIK.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
