EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT20DBMT55IKSW350-15°

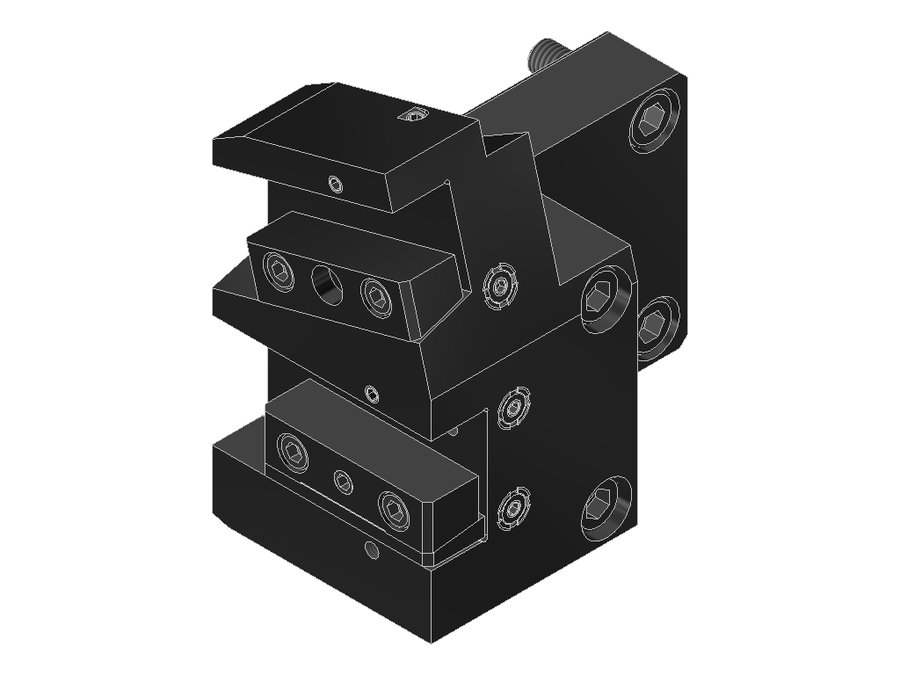

Державка токарная продольная EWS 4.BMT20DBMT55IKSW350-15°, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 73 мм |
| Масса | 5,009 кг |
| Высота | 20 мм |
| Ширина | 138,5 мм |
| Заказной номер EWS | 227909 |
| Радиальная высота | 136,63 мм |
| Радиальная ширина | 94,5 мм |
| Функциональная ширина | 74,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20BMT45Z42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT55IKZ40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BMT55Z40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BNDIK | хвостовик 20x20 | 0 | BMT45A | 60 | 74 | 66 | |
| 4.BMT20DAS200-15° | хвостовик 20x20 | 0 | BMT55C | 65 | 120,84 | 70,4 | |
| 4.BMT20DBMT55IKSW330-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 115,21 | 77,6 | |
| 4.BMT20DBMT55IKSW350-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 20 | — | Текущая |
| 4.BMT20DBMT65IKX40SW365-15° | хвостовик 20x20 | 0 | BMT65 | 40 | 135,53 | 70 | |
| 4.BMT20DBMT65IKX85SW365-15° | хвостовик 20x20 | 0 | BMT65 | 85 | 127,84 | 89,9 | |
| 4.BMT20DTW10IK-15° | хвостовик 20x20 | 0 | BMT55C | 65 | 116,31 | 70,4 | |
| 4.BMT20DYBIGIK | хвостовик 20x20 | 0 | BMT55 Biglia | 80 | 96 | 85 | |
| 4.BMT20DYBMT45IK | хвостовик 20x20 | 0 | BMT45 | 65 | 96 | 69,6 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20DBMT55IKSW350-15°.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
