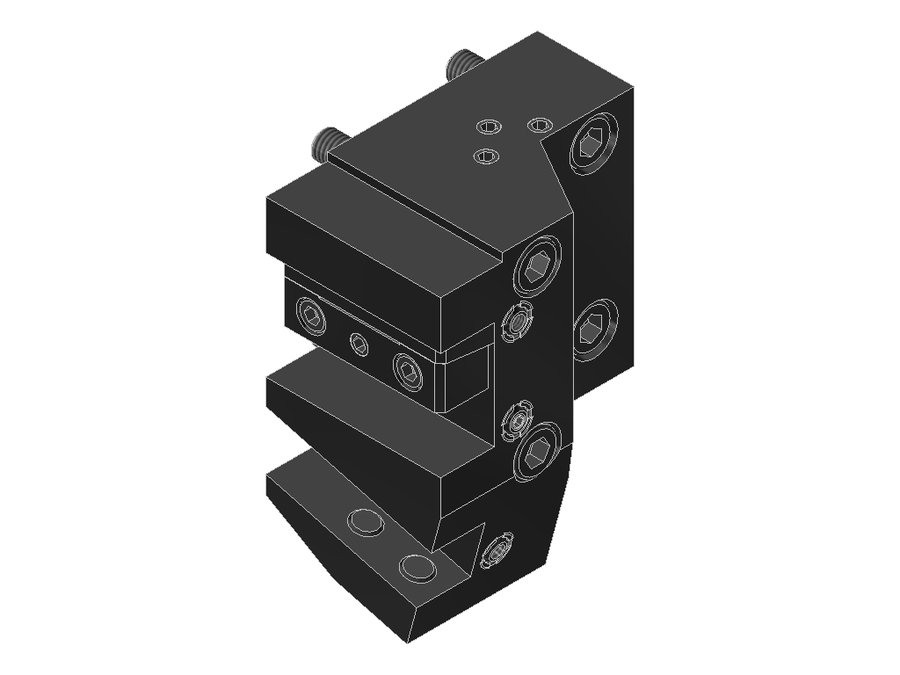

Державка токарная продольная EWS 4.BMT20DAS200-15°, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 65 мм |
| Высота | 120,84 мм |
| Общая длина | 70,4 мм |
| Ширина | 101 мм |
| Заказной номер EWS | 211771 |
| Радиальная высота | 41 мм |
| Радиальная ширина | 61 мм |
| Функциональная ширина | 41 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT20DAS200-15° в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20BMT45IKZ42X60 | левое | хвостовик 20x20 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45IKZ47X60 | левое | хвостовик 20x20 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45Z42X60 | левое | хвостовик 20x20 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT55IKZ40X73 | левое | хвостовик 20x20 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BMT55Z40X73 | левое | хвостовик 20x20 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BNDIK | левое | хвостовик 20x20 | BMT45A | 60 | 74 | 66 | |
| 4.BMT20DAS200-15° | левое | хвостовик 20x20 | BMT55C | 65 | 120,84 | 70,4 | Текущая |
| 4.BMT20DBMT55IKSW330-15° | левое | хвостовик 20x20 | BMT55 | 73 | 115,21 | 77,6 | |
| 4.BMT20DBMT55IKSW350-15° | левое | хвостовик 20x20 | BMT55 | 73 | 20 | — | |
| 4.BMT20DBMT65IKX40SW365-15° | левое | хвостовик 20x20 | BMT65 | 40 | 135,53 | 70 | |
| 4.BMT20DBMT65IKX85SW365-15° | левое | хвостовик 20x20 | BMT65 | 85 | 127,84 | 89,9 | |
| 4.BMT20DTW10IK-15° | левое | хвостовик 20x20 | BMT55C | 65 | 116,31 | 70,4 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20DAS200-15°.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
