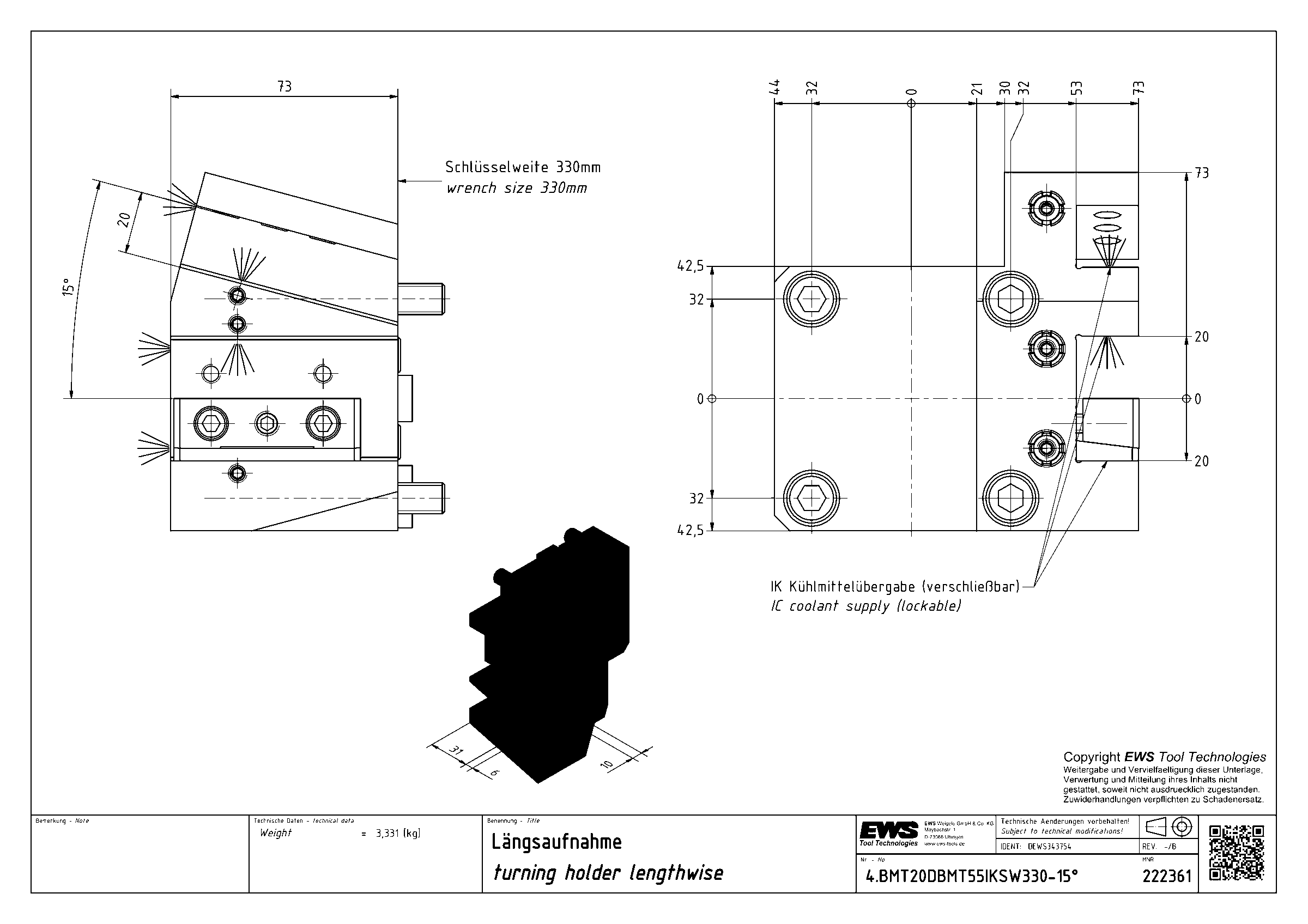

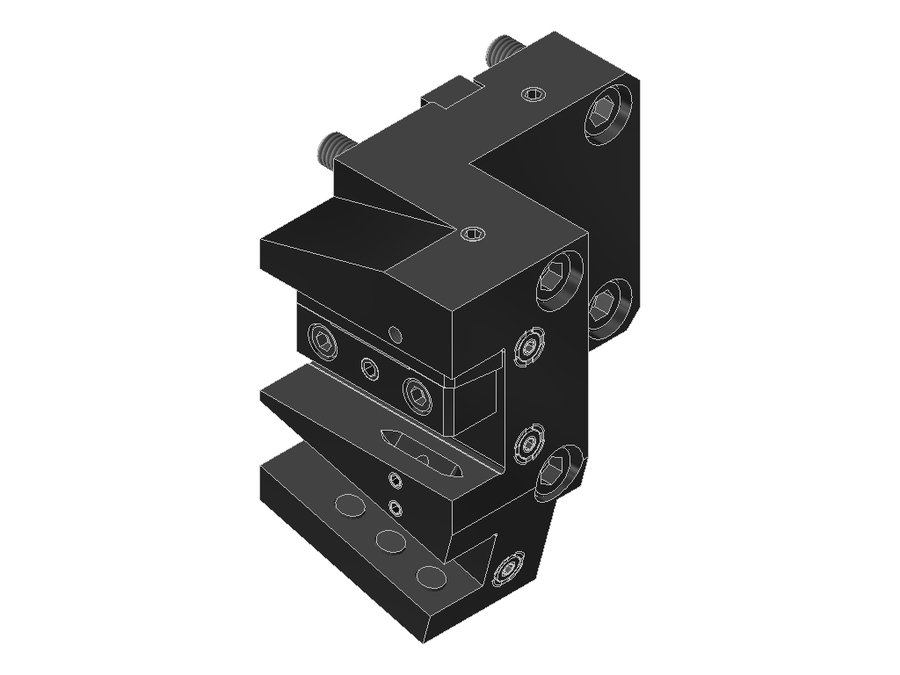

Державка токарная продольная EWS 4.BMT20DBMT55IKSW330-15°, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20DBMT55IKSW330-15°

Державка токарная продольная EWS 4.BMT20DBMT55IKSW330-15°, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментахвостовик 20x20
Вылет LPR73 мм
Масса3,331 кг
Высота115,21 мм
Общая длина77,6 мм
Ширина117 мм
Заказной номер EWS222361
Радиальная высота42,5 мм
Радиальная ширина73 мм
Функциональная ширина53 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20DBMT55IKSW330-15° в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20BMT45IKZ47X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT45Z42X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT55IKZ40X73левоехвостовик 20x20BMT55738577,6
4.BMT20BMT55Z40X73левоехвостовик 20x20BMT55738577,6
4.BMT20BNDIKлевоехвостовик 20x20BMT45A607466
4.BMT20DAS200-15°левоехвостовик 20x20BMT55C65120,8470,4
4.BMT20DBMT55IKSW330-15°левоехвостовик 20x20BMT5573115,2177,6Текущая
4.BMT20DBMT55IKSW350-15°левоехвостовик 20x20BMT557320—
4.BMT20DBMT65IKX40SW365-15°левоехвостовик 20x20BMT6540135,5370
4.BMT20DBMT65IKX85SW365-15°левоехвостовик 20x20BMT6585127,8489,9
4.BMT20DTW10IK-15°левоехвостовик 20x20BMT55C65116,3170,4
4.BMT20DYBIGIKлевоехвостовик 20x20BMT55 Biglia809685

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20DBMT55IKSW330-15°.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
