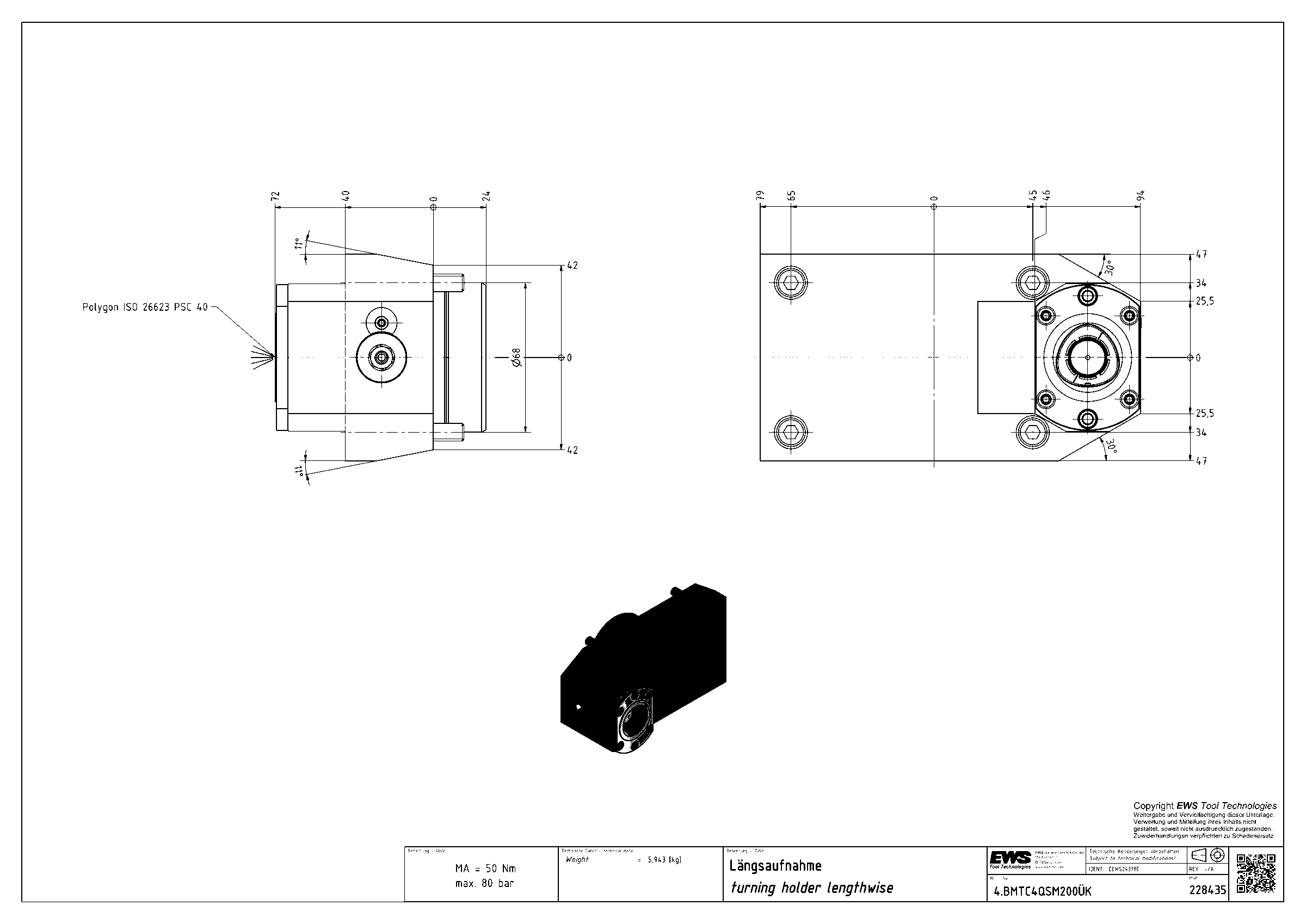

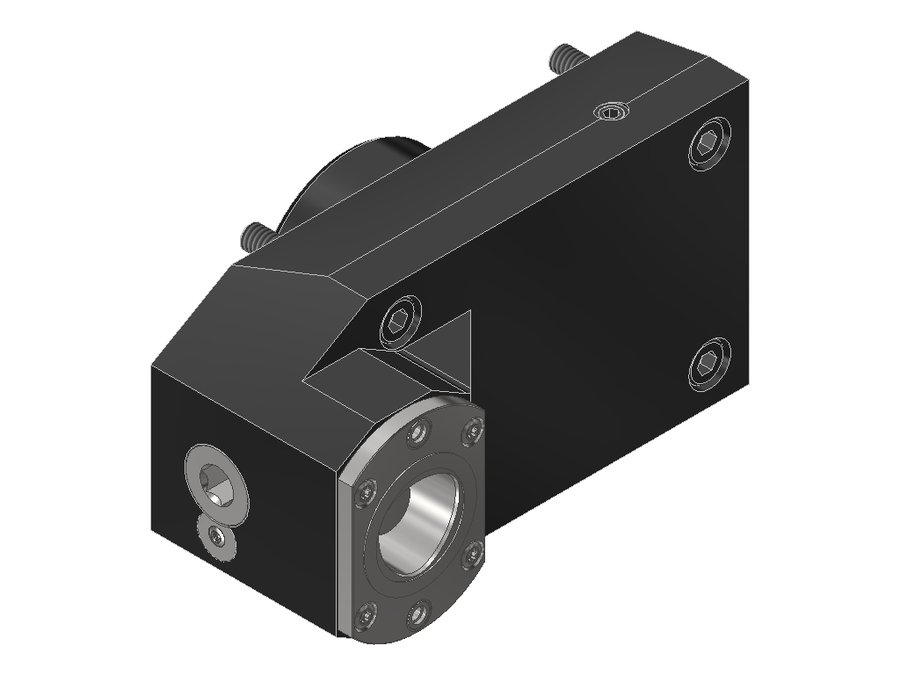

Державка токарная продольная EWS 4.BMTC4QSM200ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC4QSM200ÜK

Державка токарная продольная EWS 4.BMTC4QSM200ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаPSC 40
Функциональная длина72 мм
Вылет LPR72 мм
Масса5,943 кг
Высота94 мм
Общая длина96 мм
Ширина173 мм
Заказной номер EWS228435
Радиальная высота47 мм
Радиальная ширина79 мм
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC4QSM200ÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC4NL#01левоеPSC 40BMT60 DMG Mori8010895
4.BMTC4NLÜK#01левоеPSC 40BMT60 DMG Mori8010895
4.BMTC4NLÜKZ68X40левоеPSC 40BMT60 DMG Mori4010871
4.BMTC4NZ#01левоеPSC 40BMT40 DMG Mori707882,1
4.BMTC4NZÜK#01левоеPSC 40BMT40 DMG Mori587870,1
4.BMTC4QSM200левоеPSC 40BMT68 Mazak729496
4.BMTC4QSM200ÜKлевоеPSC 40BMT68 Mazak729496Текущая
4.BMTC4QSM350ÜKлевоеPSC 40BMT80 Mazak709897
4.BMTC4SL200левоеPSC 40BMT32E2310570
4.BMTC4SL200ÜKлевоеPSC 40BMT32E2310570
4.BMTC4TW10левоеPSC 40BMT55C518070
4.BMTC4TW10ÜKлевоеPSC 40BMT55C518070

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
