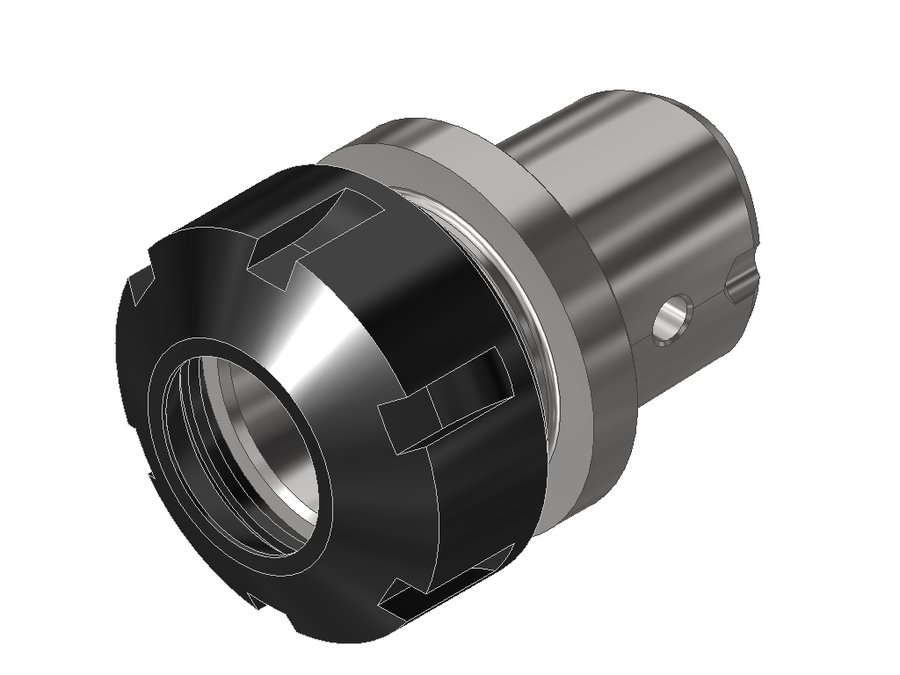

Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | CCS04000195 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Диаметр буртика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | PSC 40 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 32 мм |
| Вылет LPR | 32 мм |
| Масса | 0,246 кг |
| Общая длина | 56 мм |
| Заказной номер EWS | 179724 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.C4C25L32 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Материалы
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку PSC / Capto — 9 позиций серии, EWS.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 31.C3C16L29.5 | PSC 32 | цанга ER16 | 29,5 | 29,5 | 48,5 | |
| 31.C3C20L32 | PSC 32 | цанга ER20 | 32 | 32 | 51 | |
| 31.C3C25L44 | PSC 32 | цанга ER25 | 43,5 | 43,5 | 62,5 | |
| 31.C4C20L32 | PSC 40 | цанга ER20 | 32 | 32 | 56 | |
| 31.C4C25L32 | PSC 40 | цанга ER25 | 32 | 32 | 56 | Текущая |
| 31.C4C32L52 | PSC 40 | цанга ER32 | 52 | 52 | 76 | |
| 31.C5C25L34 | PSC 50 | цанга ER25 | 34 | 34 | 64 | |
| 31.C5C32L38 | PSC 50 | цанга ER32 | 38 | 38 | 68 | |
| 31.C5C40L58 | PSC 50 | цанга ER40 | 58 | 58 | 88 |
Совместимость
Связанные позиции по данным производителя — 239 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.C4C25L32.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Гайки цанговые1
- 125 (EWS 104740)Гайка EWS 125, тип UM/RD
Ключи и отвёртки1
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
Подходит к позициям
У этих позиций 31.C4C25L32 указан производителем как подходящий.
Инструмент статический133
- 1.40C4MP620Державка токарная продольная EWS 1.40C4MP620, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.40C4MP620ÜKДержавка токарная продольная EWS 1.40C4MP620ÜK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.40C4MT20Державка токарная продольная EWS 1.40C4MT20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.40C4RL-PLL75Державка токарная продольная EWS 1.40C4RL-PLL75, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.40C4RLL1=83X42Державка токарная продольная EWS 1.40C4RLL1=83X42, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.40C4SQT10Державка токарная продольная EWS 1.40C4SQT10, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.40C4SQT15Державка токарная продольная EWS 1.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 1.BMTC4LT2000V16Державка токарная продольная EWS 1.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 2.40C4SQT15Державка токарная продольная EWS 2.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 4.40C4RLL1=83X42Державка токарная продольная EWS 4.40C4RLL1=83X42, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4ABX64Державка токарная продольная EWS 4.BMTC4ABX64, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BIGX65Державка токарная продольная EWS 4.BMTC4BIGX65, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BMT55ÜKZ38X70Державка токарная продольная EWS 4.BMTC4BMT55ÜKZ38X70, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BMT55ÜKZ76X40Державка токарная продольная EWS 4.BMTC4BMT55ÜKZ76X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BMT55Z38X70Державка токарная продольная EWS 4.BMTC4BMT55Z38X70, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BMT55Z76X40Державка токарная продольная EWS 4.BMTC4BMT55Z76X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BMT65ÜKX60Державка токарная продольная EWS 4.BMTC4BMT65ÜKX60, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4BMT65X60Державка токарная продольная EWS 4.BMTC4BMT65X60, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYBMT55Державка токарная продольная EWS 4.BMTC4DYBMT55, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYBMT55ÜKДержавка токарная продольная EWS 4.BMTC4DYBMT55ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYBMT65Державка токарная продольная EWS 4.BMTC4DYBMT65, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYBMT65ÜKДержавка токарная продольная EWS 4.BMTC4DYBMT65ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYNLДержавка токарная продольная EWS 4.BMTC4DYNL, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYNLÜKДержавка токарная продольная EWS 4.BMTC4DYNLÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYNZ#01Державка токарная продольная EWS 4.BMTC4DYNZ#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4DYNZÜK#01Державка токарная продольная EWS 4.BMTC4DYNZÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4LB15Державка токарная продольная EWS 4.BMTC4LB15, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4LB15ÜKДержавка токарная продольная EWS 4.BMTC4LB15ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4LB2000Державка токарная продольная EWS 4.BMTC4LB2000, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4LB2000-STATДержавка токарная продольная EWS 4.BMTC4LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4LB2000ÜK-STATДержавка токарная продольная EWS 4.BMTC4LB2000ÜK-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4LT2000V16Державка токарная продольная EWS 4.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4NL#01Державка токарная продольная EWS 4.BMTC4NL#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4NLÜK#01Державка токарная продольная EWS 4.BMTC4NLÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4NLÜKZ68X40Державка токарная продольная EWS 4.BMTC4NLÜKZ68X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4NZ#01Державка токарная продольная EWS 4.BMTC4NZ#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4NZÜK#01Державка токарная продольная EWS 4.BMTC4NZÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4QSM200Державка токарная продольная EWS 4.BMTC4QSM200, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4QSM200ÜKДержавка токарная продольная EWS 4.BMTC4QSM200ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
- 4.BMTC4QSM350ÜKДержавка токарная продольная EWS 4.BMTC4QSM350ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
Показаны первые 40 из 133. Остальные — в разделе Инструмент статический.
Инструмент приводной97
- 40.32C4SL200BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.32C4SL200BMT, муфтовый хвостовик Ø32, полигональный хвостовик ISO 26623 (PSC 40)
- 40.32C4SL200BMTIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.32C4SL200BMTIKC, муфтовый хвостовик Ø32, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4CTXLГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4CTXLIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXLIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4CTXRГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXR, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4CTXRIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXRIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4KRCTXRIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4KRCTXRIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4LB25IKГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4LB25IK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4TOEMIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4VL3Головка приводная осевая сверлильно-фрезерная EWS 40.40C4VL3, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C4VL3IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4VL3IKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C41809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.40C41809IK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C45482LГоловка приводная осевая сверлильно-фрезерная EWS 40.40C45482L, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.40C45482RГоловка приводная осевая сверлильно-фрезерная EWS 40.40C45482R, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 40.55C4VL2FГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
- 40.55C4VL2FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL2FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
- 40.55C4VL4FГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL4F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
- 40.55C4VL4FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL4FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
- 40.55C4VLHP2FГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VLHP2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
- 40.55C4VLHP2FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VLHP2FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
- 40.60C4LB2000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LB2000BMTIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
- 40.60C4LB4000BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LB4000BMT, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
- 40.60C4LB4000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LB4000BMTIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
- 40.60C4LT3000V16IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LT3000V16IKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
- 40.60C4NLГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4NL, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
- 40.60C4NLIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4NLIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C4VL6FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VL6F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C4VL6FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VL6FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C4VLHP6FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VLHP6F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C4VLHP6FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VLHP6FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C4VT4FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VT4F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C4VT4FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VT4FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C41809MT110FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809MT110F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C41809MT110FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809MT110FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C41809PFГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809PF, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 40.65C41809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809PFIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
- 50.40C4CTXRLI1TFLГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4CTXRLI1TFL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 50.40C4CTXRLI1TFRГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4CTXRLI1TFR, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 50.40C4SQT10RГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4SQT10R, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
- 50.40C4SQT10RIKГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4SQT10RIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
Показаны первые 40 из 97. Остальные — в разделе Инструмент приводной.
Документы по позиции
Для этой позиции документы пока не привязаны.
