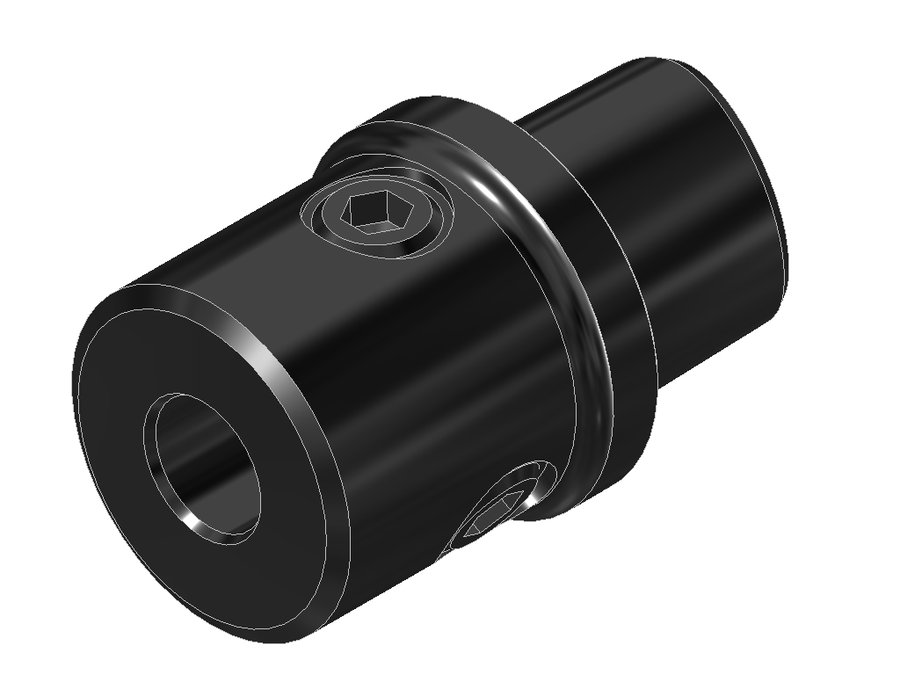

Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку PSC / Capto · арт. 27.C4C14WNL39

Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14

Угол выхода0°
Диаметр корпуса36 мм
Код интерфейса станкаCCS04000195
Код интерфейса инструментаZYL01401015
Диаметр буртика40 мм
Исполнениенейтральное
Присоединение к станкуPSC 40
Присоединение инструментаWeldon Ø 14.0
Функциональная длина-6 мм
Вылет LPR39 мм
Масса0,344 кг
Общая длина63 мм
Заказной номер EWS191550

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

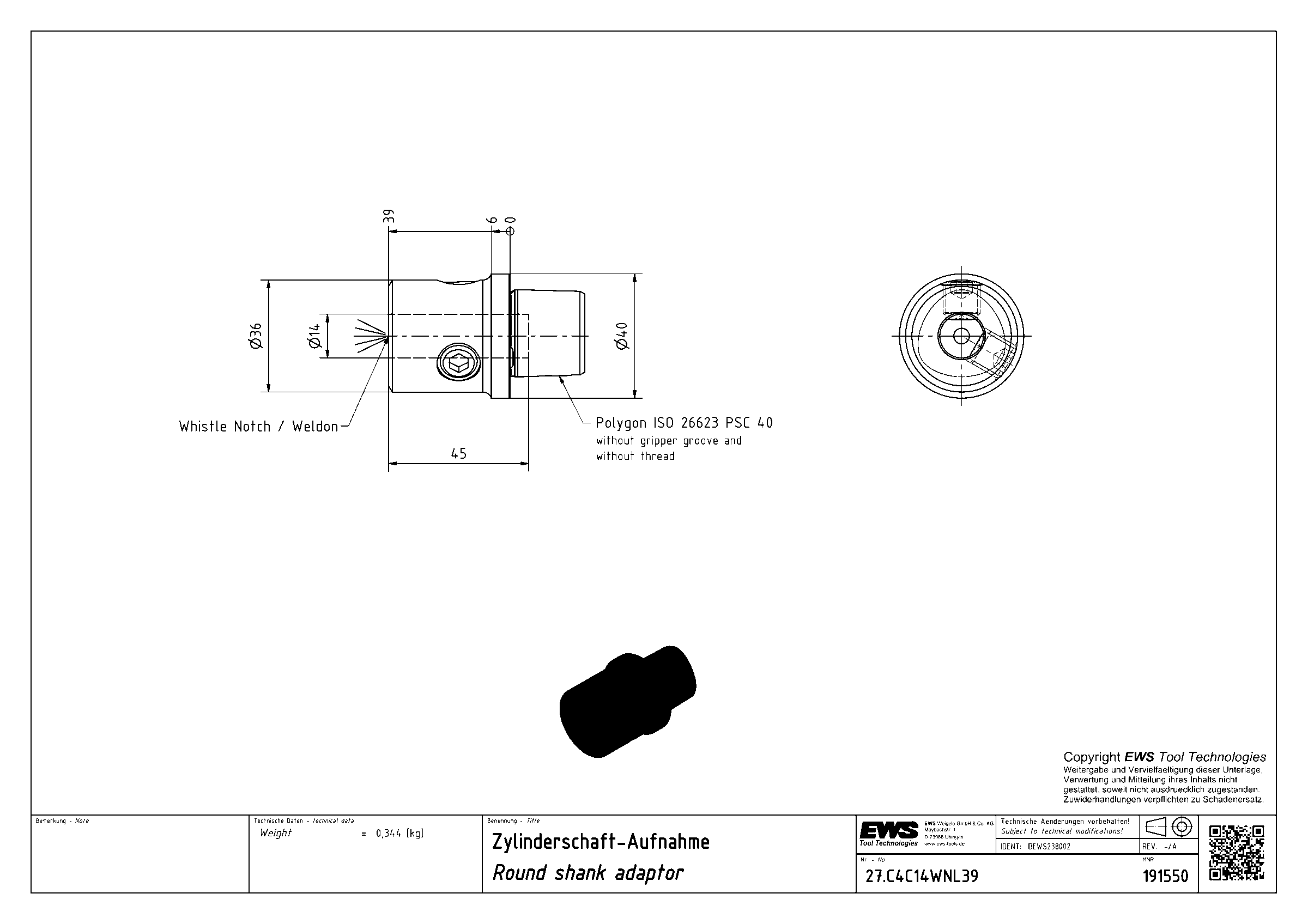

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку PSC / Capto — 38 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.C4C06WNL30PSC 40Weldon Ø 6.0-73054
27.C4C08WNL30PSC 40Weldon Ø 8.0-73054
27.C4C10WNL34PSC 40Weldon Ø 10.0-23458
27.C4C12.7L49SHRPSC 40Shrinkfit Ø 1/2"———
27.C4C12.7WNL39PSC 40Weldon Ø1/2"-73963
27.C4C12WNL39PSC 40Weldon Ø 12.0-73963
27.C4C14WNL39PSC 40Weldon Ø 14.0-63963Текущая
27.C4C15.88L54SHRPSC 40Shrinkfit Ø 5/8"———
27.C4C15.88WNL43PSC 40Weldon Ø 5/8"-64367
27.C4C16WNL43PSC 40Weldon Ø 16.0-64367
27.C4C18WNL43PSC 40Weldon Ø 18.0-64367
27.C4C19.05L54SHRPSC 40Ø 3/4"———
Показать ещё · всего в серии 38

Совместимость

Связанные позиции по данным производителя — 230 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 27.C4C14WNL39 указан производителем как подходящий.
