EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4SL200

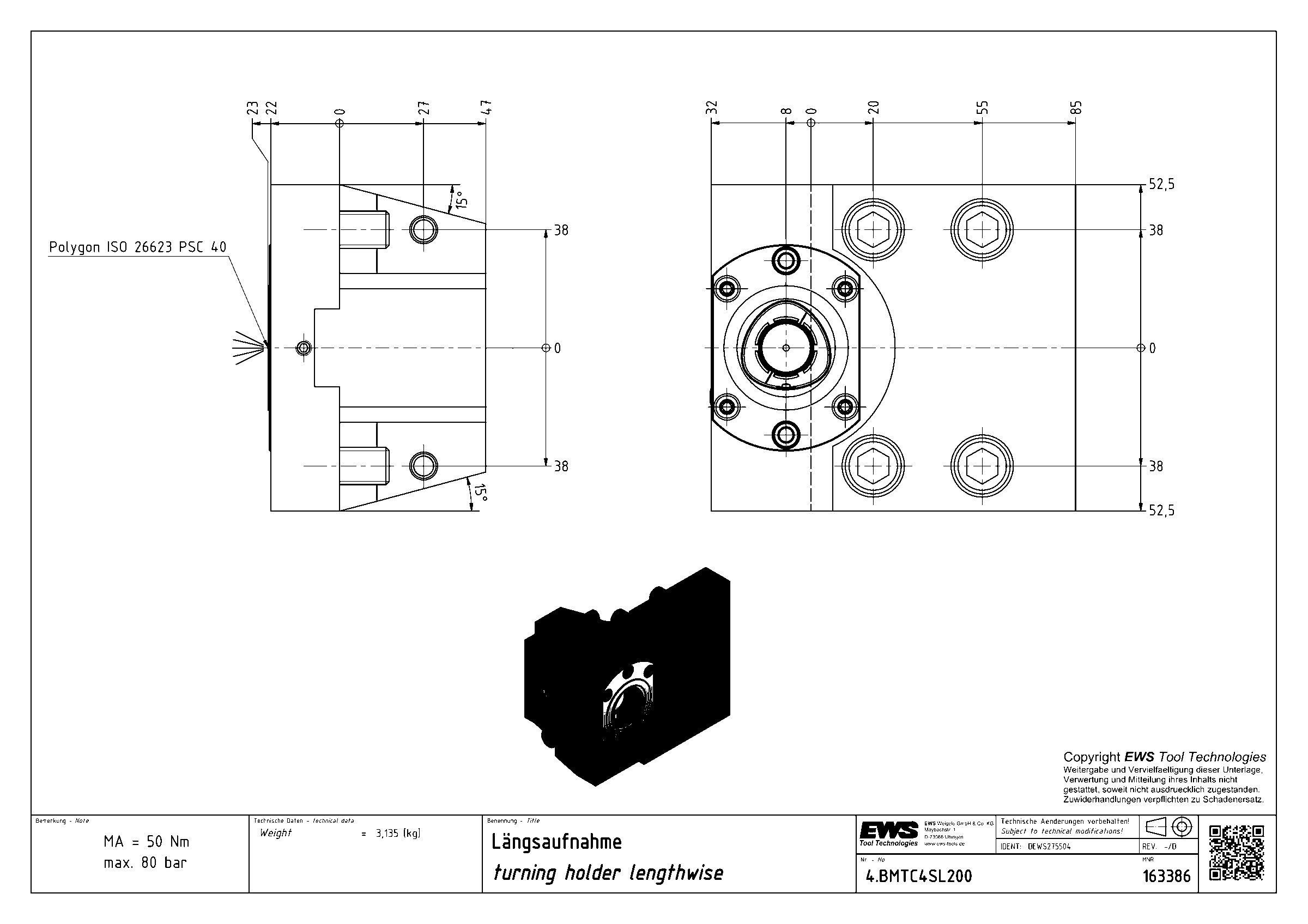

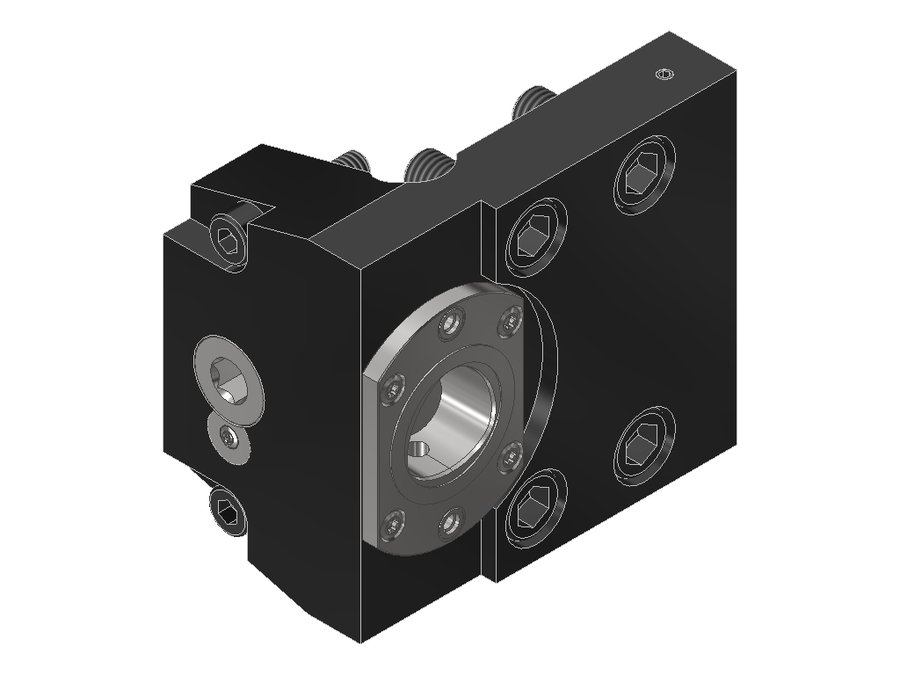

Державка токарная продольная EWS 4.BMTC4SL200, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 23 мм |
| Вылет LPR | 23 мм |
| Масса | 3,135 кг |
| Высота | 105 мм |
| Общая длина | 70 мм |
| Ширина | 117 мм |
| Заказной номер EWS | 163386 |
| Радиальная высота | 52,5 мм |
| Радиальная ширина | 32 мм |
| Функциональная ширина | 8 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC4NLÜKZ68X40 | PSC 40 | 40 | BMT60 DMG Mori | 40 | 108 | 71 | |
| 4.BMTC4NZ#01 | PSC 40 | 70 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMTC4NZÜK#01 | PSC 40 | 58 | BMT40 DMG Mori | 58 | 78 | 70,1 | |
| 4.BMTC4QSM200 | PSC 40 | 72 | BMT68 Mazak | 72 | 94 | 96 | |
| 4.BMTC4QSM200ÜK | PSC 40 | 72 | BMT68 Mazak | 72 | 94 | 96 | |
| 4.BMTC4QSM350ÜK | PSC 40 | 70 | BMT80 Mazak | 70 | 98 | 97 | |
| 4.BMTC4SL200 | PSC 40 | 23 | BMT32E | 23 | 105 | 70 | Текущая |
| 4.BMTC4SL200ÜK | PSC 40 | 23 | BMT32E | 23 | 105 | 70 | |
| 4.BMTC4TW10 | PSC 40 | 51 | BMT55C | 51 | 80 | 70 | |
| 4.BMTC4TW10ÜK | PSC 40 | 51 | BMT55C | 51 | 80 | 70 | |
| 4.BMTC5BMT65ÜKX50 | PSC 50 | 50 | BMT65 | 50 | 95 | 81 | |
| 4.BMTC5BMT65X50 | PSC 50 | 50 | BMT65 | 50 | 95 | 81 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC4SL200.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25, MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100, UMB100
