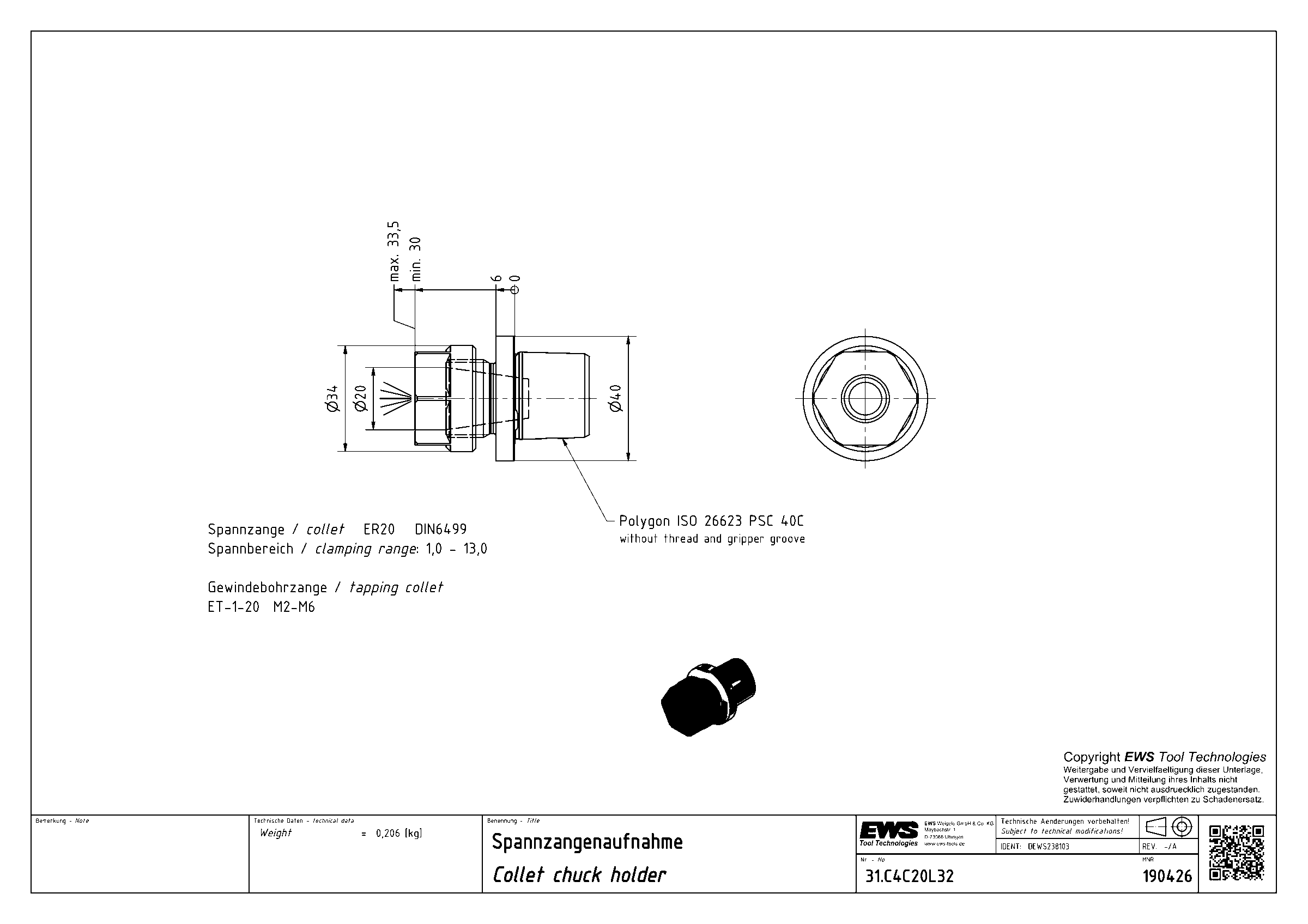

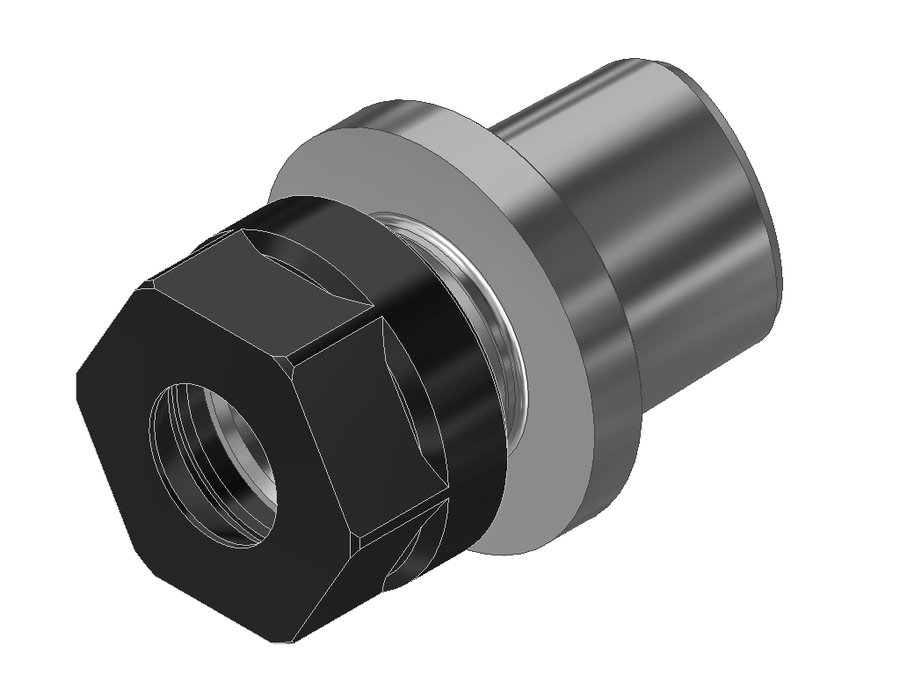

Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
EWS · Державки цанговые EWS, присоединение к станку PSC / Capto · арт. 31.C4C20L32

Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)

Угол выхода0°
Код интерфейса станкаCCS04000195
Код интерфейса инструментаSZD02000295
Размер цангиER20
Диаметр буртика40 мм
Исполнениенейтральное
Присоединение к станкуPSC 40
Присоединение инструментацанга ER20
Функциональная длина32 мм
Вылет LPR32 мм
Масса0,206 кг
Общая длина56 мм
Заказной номер EWS190426

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.C4C20L32 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку PSC / Capto — 9 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.C3C16L29.5PSC 32цанга ER1629,529,548,5
31.C3C20L32PSC 32цанга ER20323251
31.C3C25L44PSC 32цанга ER2543,543,562,5
31.C4C20L32PSC 40цанга ER20323256Текущая
31.C4C25L32PSC 40цанга ER25323256
31.C4C32L52PSC 40цанга ER32525276
31.C5C25L34PSC 50цанга ER25343464
31.C5C32L38PSC 50цанга ER32383868
31.C5C40L58PSC 50цанга ER40585888

Совместимость

Связанные позиции по данным производителя — 232 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 31.C4C20L32.

Гайки цанговые1

Ключи и отвёртки1

  • GS 30Ключ для зажимной гайки EWS GS 30

Подходит к позициям

У этих позиций 31.C4C20L32 указан производителем как подходящий.

Инструмент статический133

  • 1.40C4MP620Державка токарная продольная EWS 1.40C4MP620, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.40C4MP620ÜKДержавка токарная продольная EWS 1.40C4MP620ÜK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.40C4MT20Державка токарная продольная EWS 1.40C4MT20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.40C4RL-PLL75Державка токарная продольная EWS 1.40C4RL-PLL75, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.40C4RLL1=83X42Державка токарная продольная EWS 1.40C4RLL1=83X42, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.40C4SQT10Державка токарная продольная EWS 1.40C4SQT10, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.40C4SQT15Державка токарная продольная EWS 1.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 1.BMTC4LT2000V16Державка токарная продольная EWS 1.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 2.40C4SQT15Державка токарная продольная EWS 2.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.40C4RLL1=83X42Державка токарная продольная EWS 4.40C4RLL1=83X42, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4ABX64Державка токарная продольная EWS 4.BMTC4ABX64, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BIGX65Державка токарная продольная EWS 4.BMTC4BIGX65, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BMT55ÜKZ38X70Державка токарная продольная EWS 4.BMTC4BMT55ÜKZ38X70, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BMT55ÜKZ76X40Державка токарная продольная EWS 4.BMTC4BMT55ÜKZ76X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BMT55Z38X70Державка токарная продольная EWS 4.BMTC4BMT55Z38X70, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BMT55Z76X40Державка токарная продольная EWS 4.BMTC4BMT55Z76X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BMT65ÜKX60Державка токарная продольная EWS 4.BMTC4BMT65ÜKX60, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4BMT65X60Державка токарная продольная EWS 4.BMTC4BMT65X60, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYBMT55Державка токарная продольная EWS 4.BMTC4DYBMT55, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYBMT55ÜKДержавка токарная продольная EWS 4.BMTC4DYBMT55ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYBMT65Державка токарная продольная EWS 4.BMTC4DYBMT65, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYBMT65ÜKДержавка токарная продольная EWS 4.BMTC4DYBMT65ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYNLДержавка токарная продольная EWS 4.BMTC4DYNL, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYNLÜKДержавка токарная продольная EWS 4.BMTC4DYNLÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYNZ#01Державка токарная продольная EWS 4.BMTC4DYNZ#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4DYNZÜK#01Державка токарная продольная EWS 4.BMTC4DYNZÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4LB15Державка токарная продольная EWS 4.BMTC4LB15, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4LB15ÜKДержавка токарная продольная EWS 4.BMTC4LB15ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4LB2000Державка токарная продольная EWS 4.BMTC4LB2000, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4LB2000-STATДержавка токарная продольная EWS 4.BMTC4LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4LB2000ÜK-STATДержавка токарная продольная EWS 4.BMTC4LB2000ÜK-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4LT2000V16Державка токарная продольная EWS 4.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4NL#01Державка токарная продольная EWS 4.BMTC4NL#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4NLÜK#01Державка токарная продольная EWS 4.BMTC4NLÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4NLÜKZ68X40Державка токарная продольная EWS 4.BMTC4NLÜKZ68X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4NZ#01Державка токарная продольная EWS 4.BMTC4NZ#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4NZÜK#01Державка токарная продольная EWS 4.BMTC4NZÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4QSM200Державка токарная продольная EWS 4.BMTC4QSM200, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4QSM200ÜKДержавка токарная продольная EWS 4.BMTC4QSM200ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
  • 4.BMTC4QSM350ÜKДержавка токарная продольная EWS 4.BMTC4QSM350ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Показаны первые 40 из 133. Остальные — в разделе Инструмент статический.

Инструмент приводной97

  • 40.32C4SL200BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.32C4SL200BMT, муфтовый хвостовик Ø32, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.32C4SL200BMTIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.32C4SL200BMTIKC, муфтовый хвостовик Ø32, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4CTXLГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4CTXLIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXLIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4CTXRГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXR, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4CTXRIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4CTXRIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4KRCTXRIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4KRCTXRIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4LB25IKГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4LB25IK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4TOEMIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4VL3Головка приводная осевая сверлильно-фрезерная EWS 40.40C4VL3, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C4VL3IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C4VL3IKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C41809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.40C41809IK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C45482LГоловка приводная осевая сверлильно-фрезерная EWS 40.40C45482L, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.40C45482RГоловка приводная осевая сверлильно-фрезерная EWS 40.40C45482R, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.55C4VL2FГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.55C4VL2FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL2FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.55C4VL4FГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL4F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.55C4VL4FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VL4FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.55C4VLHP2FГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VLHP2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.55C4VLHP2FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C4VLHP2FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.60C4LB2000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LB2000BMTIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.60C4LB4000BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LB4000BMT, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.60C4LB4000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LB4000BMTIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.60C4LT3000V16IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4LT3000V16IKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.60C4NLГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4NL, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.60C4NLIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C4NLIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C4VL6FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VL6F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C4VL6FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VL6FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C4VLHP6FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VLHP6F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C4VLHP6FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VLHP6FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C4VT4FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VT4F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C4VT4FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C4VT4FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C41809MT110FГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809MT110F, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C41809MT110FIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809MT110FIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C41809PFГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809PF, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 40.65C41809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.65C41809PFIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
  • 50.40C4CTXRLI1TFLГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4CTXRLI1TFL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 50.40C4CTXRLI1TFRГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4CTXRLI1TFR, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 50.40C4SQT10RГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4SQT10R, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
  • 50.40C4SQT10RIKГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4SQT10RIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Показаны первые 40 из 97. Остальные — в разделе Инструмент приводной.

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
