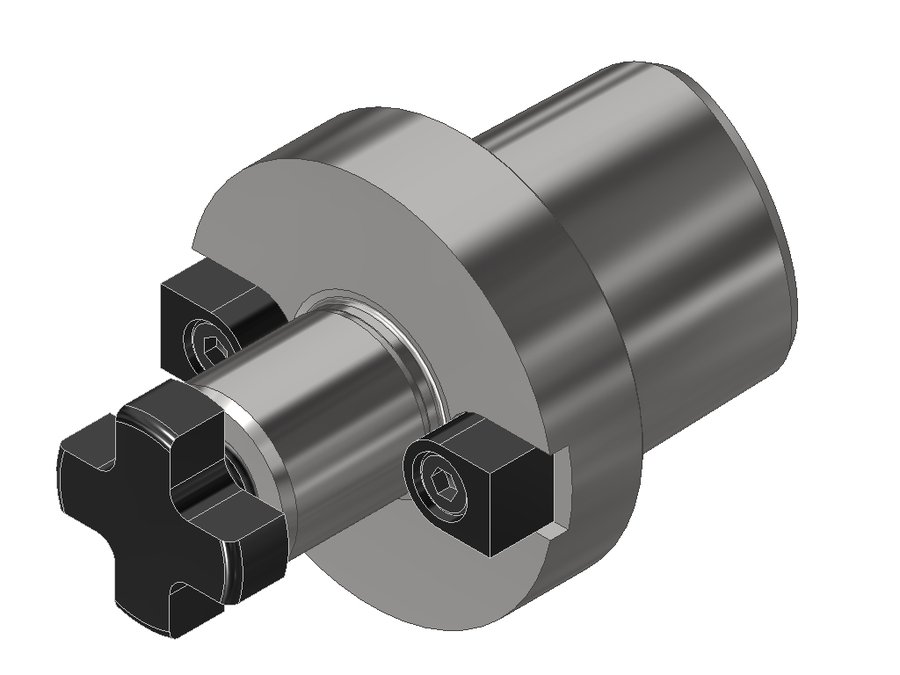

Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
EWS · Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto · арт. 42.C4C16L10

Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаCCS04000195
Код интерфейса инструментаFDA01600300
Диаметр буртика40 мм
Присоединение к станкуPSC 40
Присоединение инструментаCutting arbour Ø16 DIN138 (longitudinal and cross groove)
Функциональная длина10 мм
Вылет LPR27 мм
Масса0,215 кг
Общая длина51 мм
Заказной номер EWS190441

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

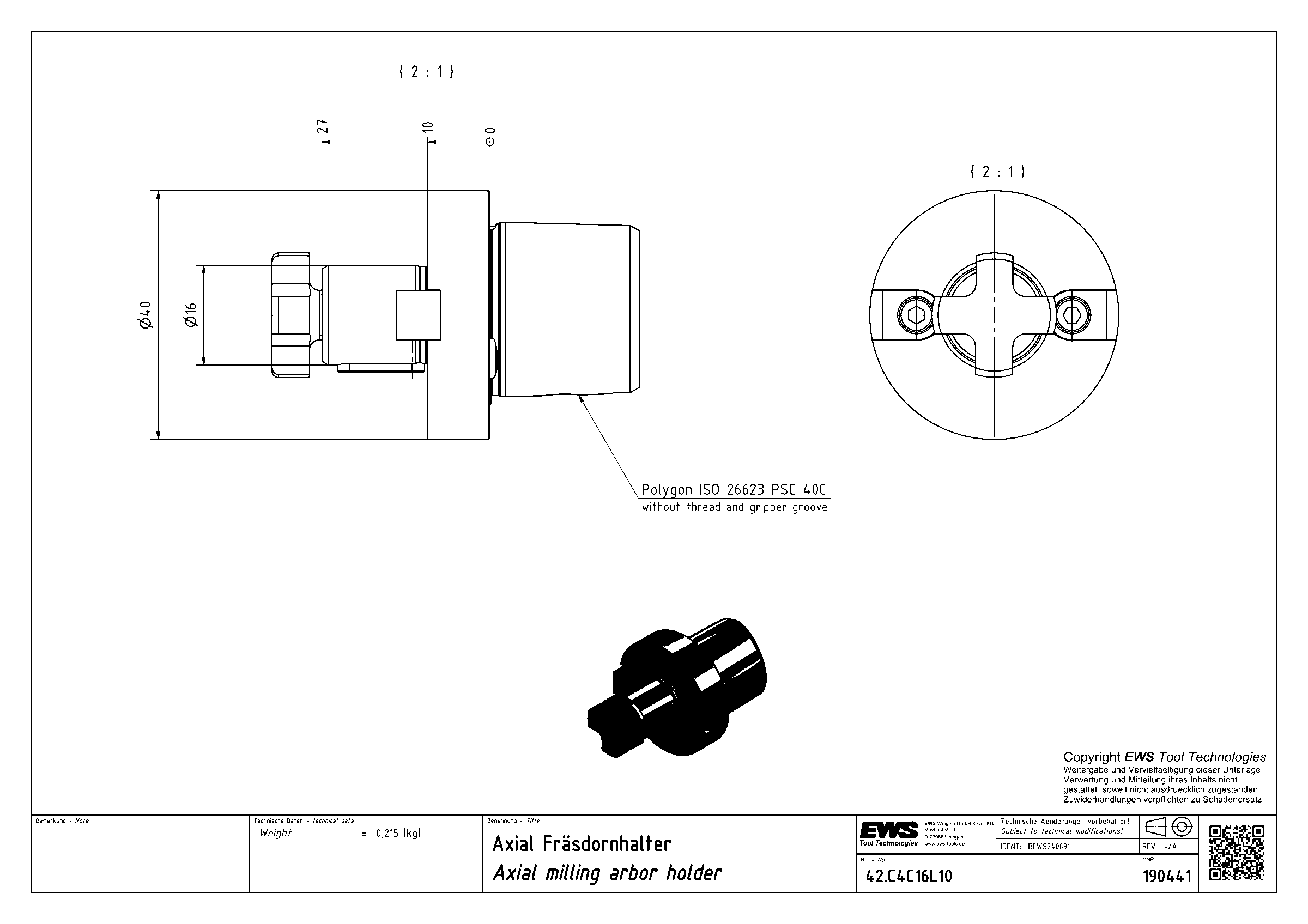

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto — 8 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
42.C3C16L15PSC 32Cutting arbour Ø16 DIN138 (longitudinal and cross groove)0,182
42.C3C22L19PSC 32Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,339
42.C4C16L10PSC 40Cutting arbour Ø16 DIN138 (longitudinal and cross groove)0,215Текущая
42.C4C22L12PSC 40Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,296
42.C4C27L14PSC 40Cutting arbour Ø27 DIN138 (longitudinal and cross groove)0,417
42.C5C22L12PSC 50Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,4
42.C5C27L12PSC 50Cutting arbour Ø27 DIN138 (longitudinal and cross groove)0,461
42.C5C32L18PSC 50Cutting arbour Ø32 DIN138 (longitudinal and cross groove)0,79
