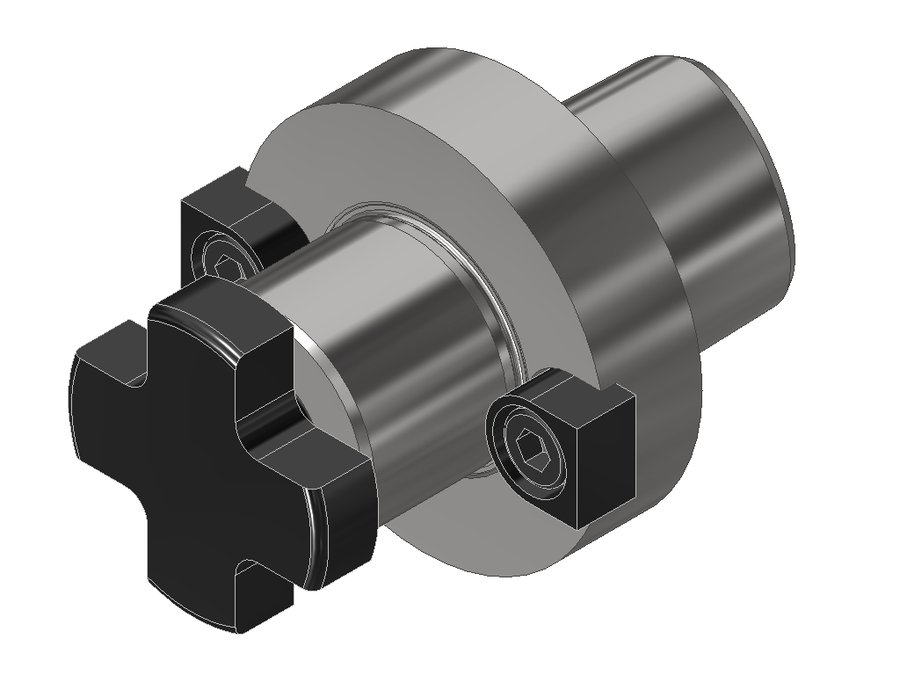

Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм
EWS · Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto · арт. 42.C4C27L14

Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм

Угол выхода0°
Диаметр корпуса50 мм
Код интерфейса станкаCCS04000195
Код интерфейса инструментаFDA02700300
Диаметр буртика50 мм
Присоединение к станкуPSC 40
Присоединение инструментаCutting arbour Ø27 DIN138 (longitudinal and cross groove)
Функциональная длина14 мм
Вылет LPR35 мм
Масса0,417 кг
Общая длина59 мм
Заказной номер EWS190445

Материалы

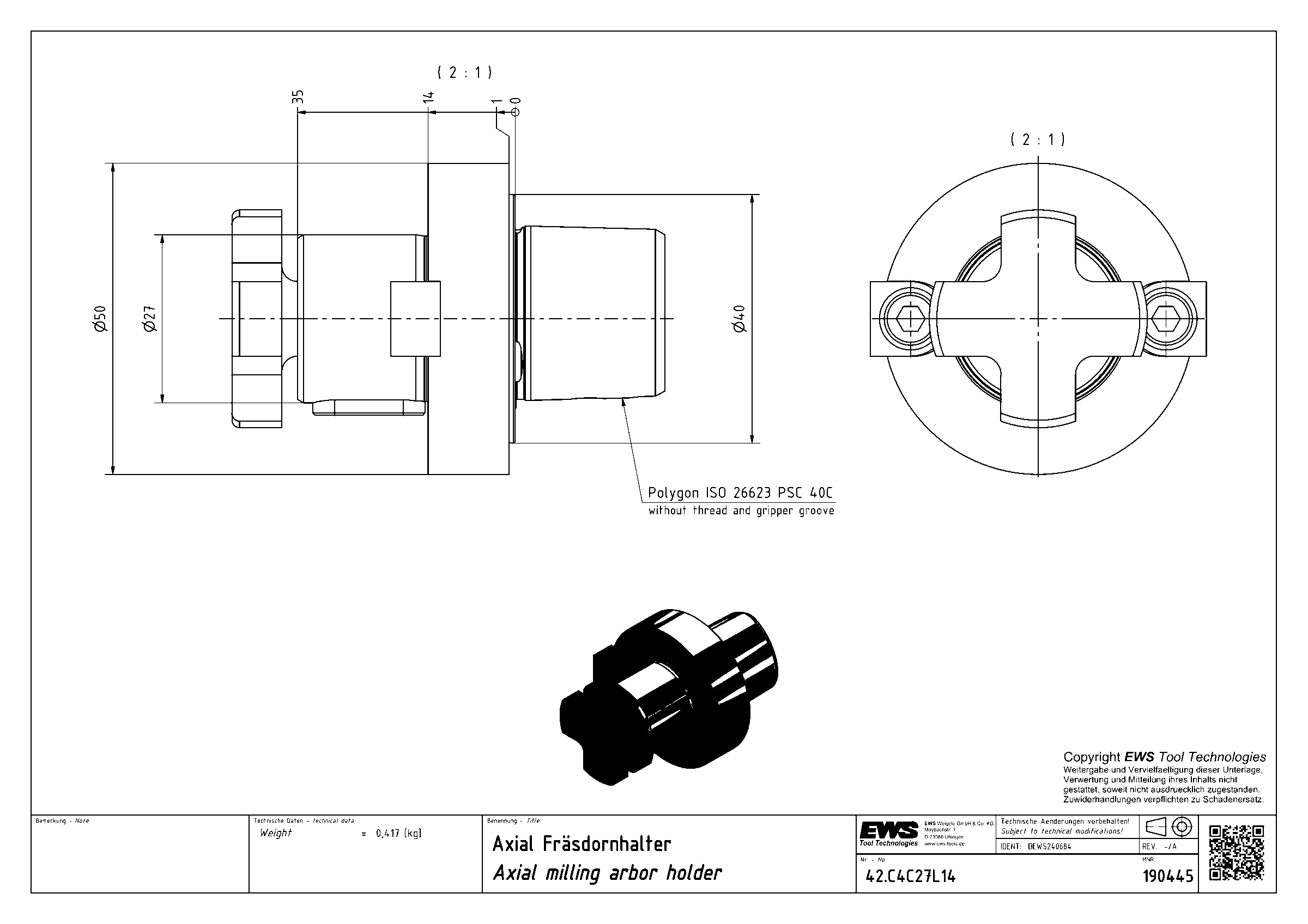

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto — 8 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
42.C3C16L15PSC 32Cutting arbour Ø16 DIN138 (longitudinal and cross groove)0,182
42.C3C22L19PSC 32Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,339
42.C4C16L10PSC 40Cutting arbour Ø16 DIN138 (longitudinal and cross groove)0,215
42.C4C22L12PSC 40Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,296
42.C4C27L14PSC 40Cutting arbour Ø27 DIN138 (longitudinal and cross groove)0,417Текущая
42.C5C22L12PSC 50Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,4
42.C5C27L12PSC 50Cutting arbour Ø27 DIN138 (longitudinal and cross groove)0,461
42.C5C32L18PSC 50Cutting arbour Ø32 DIN138 (longitudinal and cross groove)0,79

Совместимость

Связанные позиции по данным производителя — 230 позиций. Подбор по совместимости не заменяет проверку по чертежу.
