EWS · Державки токарные продольные EWS для BMT · арт. 4.WT25025IK

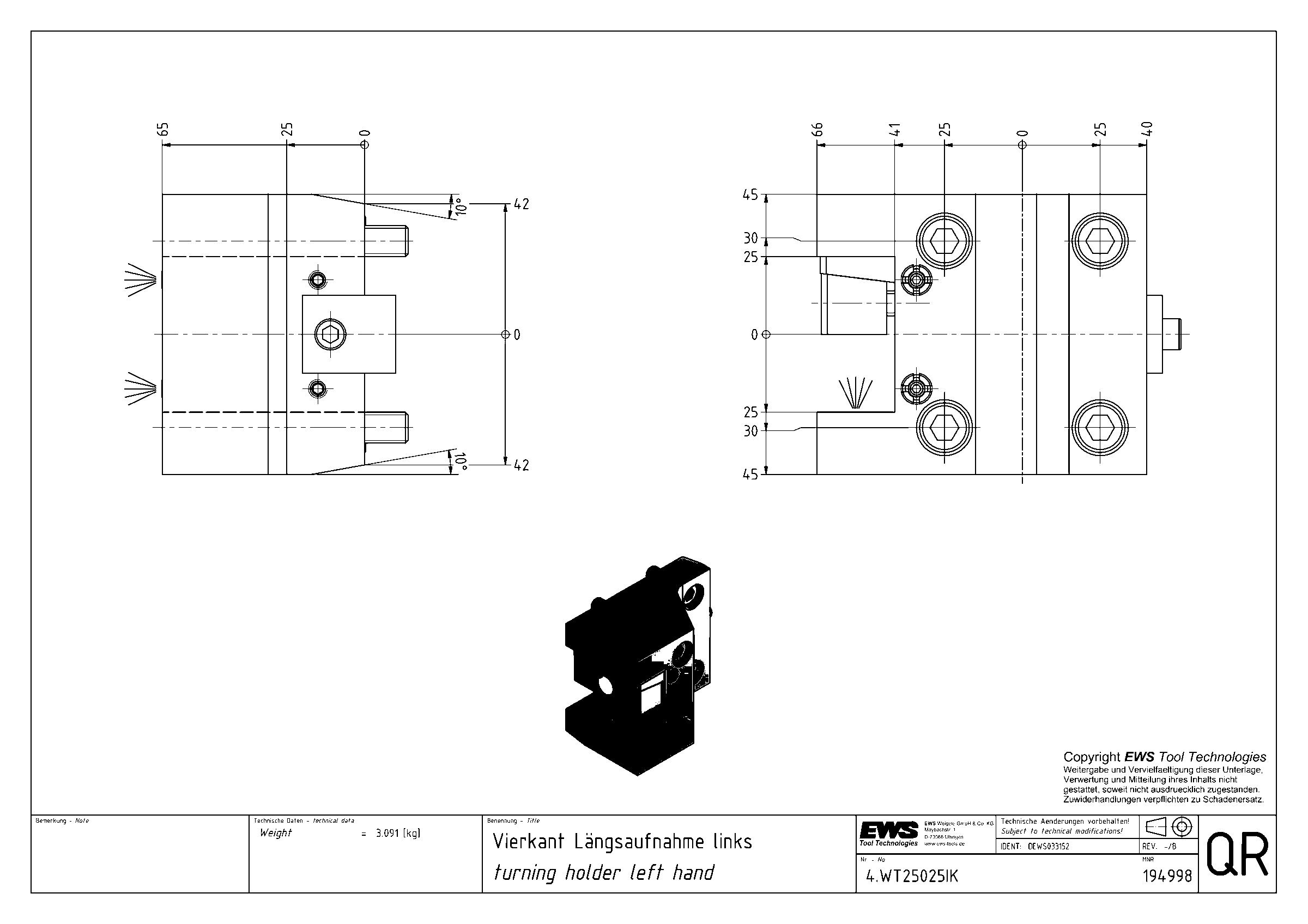

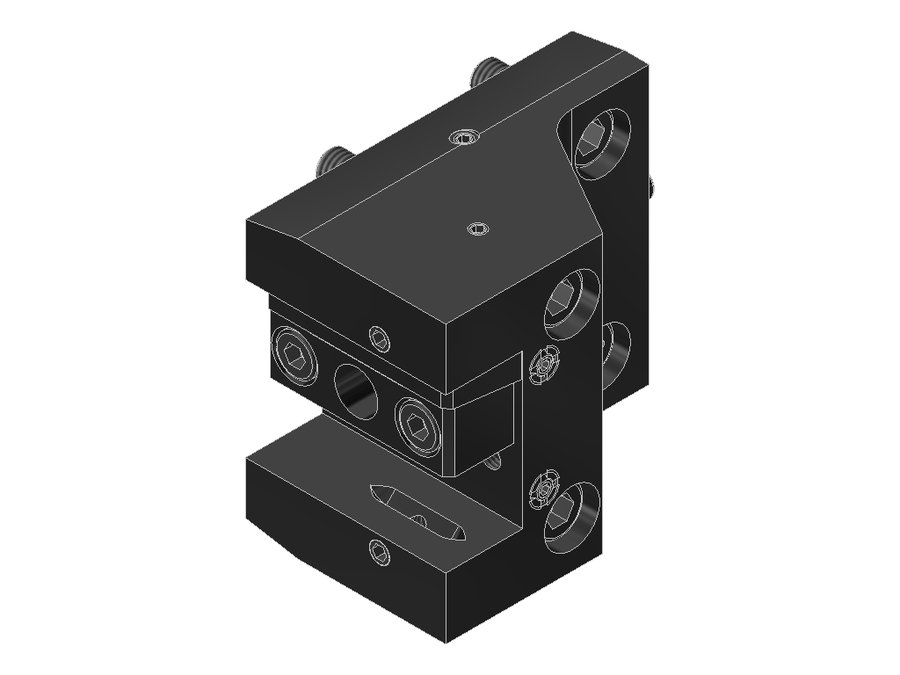

Державка токарная продольная EWS 4.WT25025IK, BMT Nakamura WT 250, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 65 мм |
| Масса | 0 кг |
| Высота | 90 мм |
| Общая длина | 70,5 мм |
| Ширина | 106 мм |
| Заказной номер EWS | 194998 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 66 мм |
| Функциональная ширина | 41 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC6BMT85 | PSC 63 | 35 | BMT85 | 35 | 130 | 102 | |
| 4.BMTC6BMT85ÜK | PSC 63 | 35 | BMT85 | 35 | 130 | 102 | |
| 4.BMTC6BMT85ÜKX65 | PSC 63 | 65 | BMT85 | 65 | 124 | 102 | |
| 4.BMTC6BMT85X65 | PSC 63 | 65 | BMT85 | 65 | 124 | 102 | |
| 4.BMTC6NX4000 | PSC 63 | 25 | BMT75 DMG Mori | 42 | 136 | 119 | |
| 4.BMTC6NX4000ÜK | PSC 63 | 25 | BMT75 DMG Mori | 25 | 136 | 119 | |
| 4.BMTC6V550#01 | PSC 63 | 45 | BMT75 | 45 | 112 | 102 | |
| 4.BMTC6V550ÜK#01 | PSC 63 | 45 | BMT75 | 45 | 112 | 102 | |
| 4.WT25020#01 | хвостовик 20x20 | 0 | BMT55C | 65 | 84 | 75 | |
| 4.WT25020IK | хвостовик 20x20 | 0 | BMT55C | 65 | 84 | 75 | |
| 4.WT25025#01 | хвостовик 25x25 | 0 | BMT55C | 65 | 90 | 70,4 | |
| 4.WT25025IK | хвостовик 25x25 | 0 | BMT55C | 65 | 90 | 70,5 | Текущая |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.WT25025IK.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
